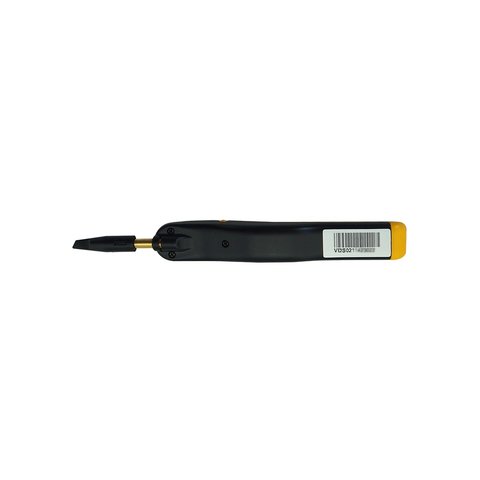

OWON RDS1021 – это легкий, эргономичный, портативный USB-осциллограф в виде ручки.
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 100 Мвыб/с |
| Горизонтальная развертка | 5 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Время нарастания | ≤14 нс |
| Память | 5000 точек |
| Режимы входа | DC, AC, GND |
| Входное сопротивление | 10 МОм±2% (X 10), 1 МОм±2% (X1) |
| Входная емкость | 25 пФ±5 пФ |
| Макс. входное напряжение | 50 В (PK - PK) (DC + AC, PK - PK) |
| Погрешность по амплитуде | 3% (при усреднении >16) |
| Коррекция по коэффициенту пробника | 1X, 10X |
| Низкочастотный отклик (AC, -3 дБ) | ≥10 Гц |
| Интерполяция | Sin(x)/x |
| Смещение | ± 10 дел |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикальной развертки | 5 мВ/дел - 5 В/дел |
| Типы запуска | по фронту, по скорости нарастания, по длительности импульса |
| Режимы синхронизации | автоматический, обычный, единичный |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Режим выборки | Sample, Peak Detect, Average |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty |
| Курсорные измерения | (ΔU, Δt) |
| Математическая обработка | БПФ |
| Интерфейс | USB2.0 |
| Габариты | 150 мм × 20 мм × 18 мм |
| Вес | 0,27 кг |
Загрузить технические характеристики для OWON RDS1021 (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Прибор без собственного экрана: корпус размером с толстый маркер содержит вход, преобразователь и USB, а осциллограмму рисует компьютер. RDS1021 имеет полосу 25 МГц, дискретизацию 100 Мвыб/с и время нарастания не более 14 нс. Такой форм-фактор берут для выездной работы, где нет места под настольный прибор, а сигналы простые и периодические.

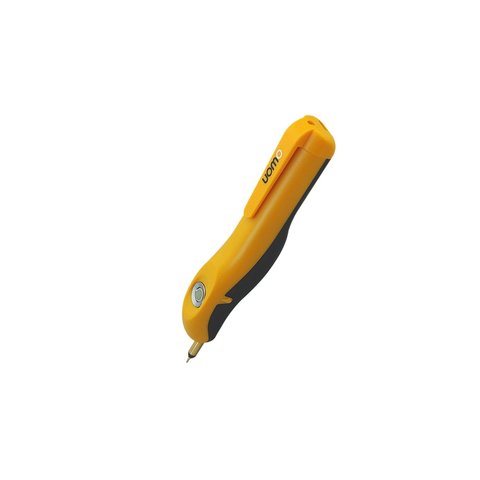

Чтобы управлять осциллограммой, не держа в другой руке мышь. Шарик на корпусе переключает развертку и смещение прямо в момент, когда щуп стоит на плате — иначе пришлось бы отпускать прибор и идти к клавиатуре. Вертикальная шкала регулируется в пределах от 5 мВ/дел до 5 В/дел, смещение до десяти делений в обе стороны.
Это прибор начального уровня, и буфер здесь рассчитан на один экран сигнала. На быстрых развертках этого достаточно, ведь всё равно видно несколько периодов. Но растянуть захват и сохранить дискретизацию 100 Мвыб/с не выйдет: память закончится. Для длинной записи нужен прибор с буфером на мегабайты, а не на тысячи точек.
50 В как сумма постоянной составляющей и размаха переменной. Это мало: сетевые 230 В прибор не выдержит даже через щуп с делением, ведь входное сопротивление составляет 10 МОм в положении X10 и 1 МОм в X1 при емкости 25 пФ. RDS1021 — инструмент для низковольтной электроники. Для работы с сетью смотрите <a href="{{p,875042}}">OWON VDS1022I</a> с развязкой от компьютера.
