OWON VDS1022I – компактный двухканальный цифровой осциллограф. Имеет полосу пропускания 25 МГц, частоту дискретизации 100 МВыб/с и объем памяти 5 кБ. Особенностью данной модели, которая отличает ее от модели OWON VDS1022, является изоляция между питанием компьютера и питанием осциллографа.

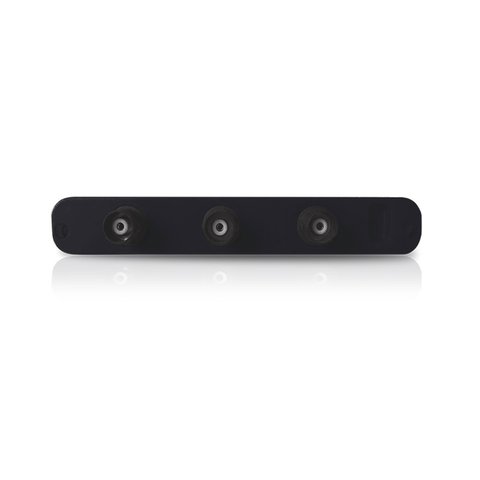

| Полоса пропускания | 25 МГц |
| Время нарастания фронта | ≤14 нс |
| Количество каналов | 2 + 1 канала |
| Частота дискретизации | 100 МВыб/с |
| Объем памяти | 5 кБ |
| Разрешение по вертикали | 8 бит |
| Скорость развертки | от 5 нс до 100 с/дел |
| Усиление по вертикали | от 5 мВ/дел до 5 В/дел |
| Режимы по входу | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальное напряжение по входу | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коэффициент деления | 1X, 10X, 100X, 1000X |
| Условия синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Режимы дискретизации | прямая дискретизация, эквивалентная, усреднение |
| Курсорные измерения | амплитудные, временные, △V, △T |
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Фигуры Лиссажу | есть, ±3º |
| Интерфейс | USB 2.0 |
| Питание | 2,5 Вт, 5 В |
| Габариты | 170 × 120 × 18 мм |
| Вес | 0,26 кг |
Загрузить руководство пользователя для OWON VDS1022I (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Земля осциллографа перестает быть землей компьютера. Без развязки зажим щупа жестко сидит на нуле сети через блок питания ноутбука, и прикосновение им к фазе в схеме под напряжением означает короткое замыкание. Именно из-за этого буква I в названии и отличает модель от обычной VDS1022. Полоса прибора 25 МГц, дискретизация 100 МВыб/с.
С щупом в положении 1:10 ничего — именно на 400 В размаха и рассчитан вход в этом режиме. А в положении 1:1 предел лишь 40 В, и подача сетевого напряжения выведет прибор из строя. Поэтому перед измерением в силовой цепи проверяют не только коэффициент в меню, но и переключатель на самом щупе: проверка обеих настроек должна стать привычкой.
Edge по фронту, Pulse по длительности импульса, Video по видеосигналу, Slope по скорости нарастания и Alternate. Последний поочередно синхронизирует оба канала от собственных источников, поэтому на экране стабильно держатся два несинхронных сигнала. Режимы дискретизации здесь прямая, эквивалентная и усреднение, математика включает четыре действия и БПФ.
5 кБ на каждый канал — буфер на один экран, не больше. Это определяет сценарий: прибор смотрит периодический сигнал, а не записывает длинный процесс. Каналов два плюс внешний вход синхронизации, вертикальное разрешение 8 бит, чувствительность от 5 мВ/дел до 5 В/дел. Если нужна длинная запись, смотрите <a href="{{p,888004}}">OWON VDS2062</a> с памятью 10 МБ.
