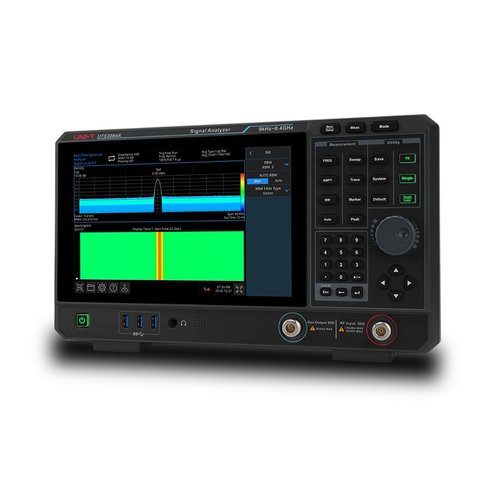

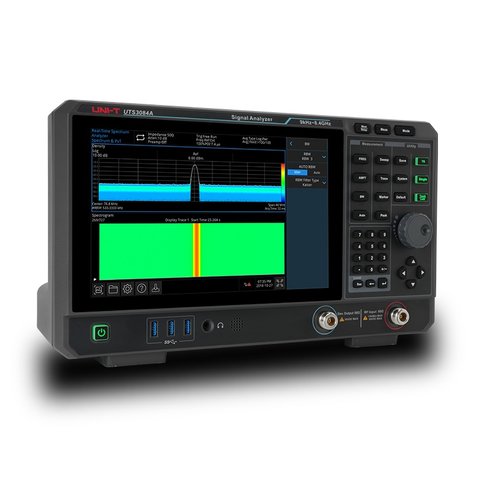

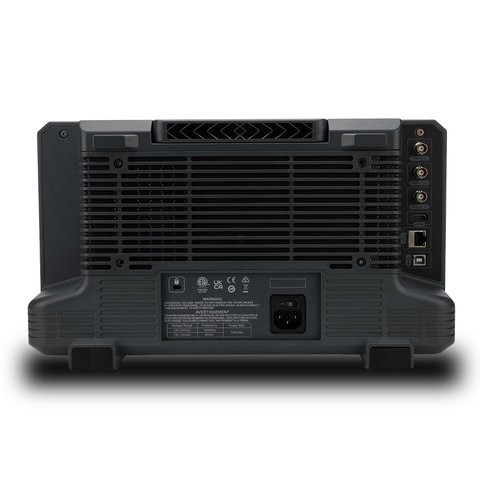

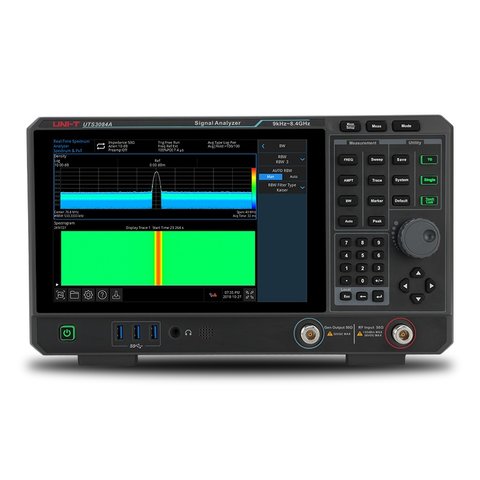

Анализатор спектра UNI-T UTS3084A

Код: 930881
Анализатор спектра UNI-T UTS3084A
Все о товаре
Описание
Характеристики
714 776 ₴
Цена с НДС

Все о товаре

Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
7 кг Гарантия: 24 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Анализатор спектра 9 кГц–8,4 ГГц с трекинг-генератором. Поддерживает VNA, анализ фазовых шумов и демодуляцию. Прецизионная точность и сенсорный HD-дисплей 10,1" Читать далее
714 776 ₴
Цена с НДС
714 776 ₴
Цена с НДС

Описание

UNI-T UTS3084A – это анализатор спектра с диапазоном частот от 9 кГц до 8,4 ГГц, который может служить базовым оборудованием для построения автоматизированных систем управления в сфере производства и научных исследований. Благодаря высокой селективности 4,8:1 и низкому уровню собственных шумов -165 дБм, прибор эффективно разделяет соседние сигналы и фиксирует даже самые слабые из них.

Анализатор оснащен 10,1-дюймовым сенсорным HD-дисплеем и поддерживает широкий спектр режимов, в частности, векторный анализ цепей (VNA), быстрое измерение фазовых шумов и анализ демодуляции. Возможность работы в реальном времени с полосой до 40 МГц позволяет точно регистрировать кратковременные переходные процессы. Наличие встроенного трекинг-генератора, поддержка SCPI и высокая амплитудная точность делают это устройство универсальным инструментом для прецизионных измерений.

Особенности

  • Отличная селективность: коэффициент избирательности до 4,8:1 обеспечивает лучшую способность разделять близкорасположенные сигналы
  • Векторный анализ цепей (VNA): режим VNA позволяет точно определять характеристики сети тестируемого устройства путем измерения параметров S11 и S21 компонентов и схем
  • Анализ фазовых шумов: запуск анализа одним нажатием обеспечивает быстрые, точные и повторяемые измерения, значительно упрощая сложные рабочие процессы
  • Режим спектра в реальном времени: опциональная полоса пропускания 40 МГц и 100% вероятность перехвата (POI) всего за 6,68 мкс позволяют эффективно и точно фиксировать переходные сигналы
  • Маска FMT: запуск измерений эпизодических или переходных сигналов с помощью триггера по частотному шаблону
  • Векторный анализ сигналов (VSA): анализ сигналов с цифровой модуляцией ASK/FSK/PSK/QAM/MSK/DPSK и расчет EVM
  • Анализ аналоговой демодуляции: демодуляционный анализ AM, FM, PM для быстрой оценки модулированных сигналов
  • Анализ ЭМП (EMI): опциональный комплект для анализа EMI для проведения предварительных испытаний на электромагнитную совместимость
  • Расширенные измерения одной кнопкой: автоматическое измерение мощности в соседнем канале (ACP), мощности канала, отношения несущая/шум (CNR), гармоник, занимаемой полосы частот, мониторинг спектра, TOI и T-power

Технические характеристики

Модель UTS3084A UTS3060A UTS3036A
Диапазон частот 9 кГц ~ 8,4 ГГц 9 кГц ~ 6,0 ГГц 9 кГц ~ 3,6 ГГц
Полоса пропускания разрешения (RBW) 1 Гц ~ 10 МГц
Фазовый шум -102 дБн/Гц при 10 кГц
Средний уровень собственного шума (DANL) -165 дБм
Полная амплитудная точность < 0,7 дБ
Точки сканирования до 40 001
Трекинг-генератор Да
Дисплей 10,1-дюймовый TFT ЖК (1280 × 800), мультисенсорный
Полоса анализа 40 МГц (опц.)
Дистанционное управление SCPI (стандартные команды для программируемых приборов)
Габариты 378 мм × 218 мм × 120 мм (Ш×В×Г)
Вес 4,96 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для UNI-T UTS3084A (англ.).

Технические данные

PDF  Загрузить технические данные UNI-T UTS3084A (англ.).

Комплектация

  • Анализатор спектра UNI-T UTS3084A — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.

Вопросы и ответы

Какие габариты и вес у UNI-T UTS3084A?
UTS3084A имеет размеры 378 × 218 × 120 мм и весит 4,96 кг, поэтому его легко переносить между рабочими местами. Мультисенсорный экран 10,1 дюйма имеет разрешение 1280 × 800. Прибор работает до 8,4 ГГц и является старшей моделью серии с трекинг-генератором и поддержкой SCPI, в которую также входит анализатор спектра UNI-T UTS3036A на 3,6 ГГц.
Зачем в UNI-T UTS3084A триггер по частотной маске?
Триггер FMT запускает запись, когда спектр выходит за пределы заданной маски. Маску рисуют вокруг нормального спектра, и прибор срабатывает только на аномалию: кратковременную помеху, паразитное излучение или скачок частоты. Работает этот триггер вместе с опцией анализа в реальном времени 40 МГц, которая перехватывает сигналы длительностью от 6,68 мкс.
Когда хватит UNI-T UTS3084A вместо UTS5026A?
UTS3084A работает до 8,4 ГГц, а анализатор спектра UNI-T UTS5026A до 26,5 ГГц. У UTS5026A больше точек развёртки, до 100 001 против 40 001, и экран 15,6 дюйма. Зато UTS3084A легче: 4,96 кг против около 11 кг. Для работы в диапазонах до 8 ГГц компактной модели обычно достаточно, а остальные функции, в том числе VNA и анализ в реальном времени, она тоже поддерживает.

Характеристики

Дополнительные характеристики
  • со следящим генератором
Максимальная частота
  • 8,4 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Какие габариты и вес у UNI-T UTS3084A?

UTS3084A имеет размеры 378 × 218 × 120 мм и весит 4,96 кг, поэтому его легко переносить между рабочими местами. Мультисенсорный экран 10,1 дюйма имеет разрешение 1280 × 800. Прибор работает до 8,4 ГГц и является старшей моделью серии с трекинг-генератором и поддержкой SCPI, в которую также входит <a href="{{p,930883}}">анализатор спектра UNI-T UTS3036A</a> на 3,6 ГГц.

Зачем в UNI-T UTS3084A триггер по частотной маске?

Триггер FMT запускает запись, когда спектр выходит за пределы заданной маски. Маску рисуют вокруг нормального спектра, и прибор срабатывает только на аномалию: кратковременную помеху, паразитное излучение или скачок частоты. Работает этот триггер вместе с опцией анализа в реальном времени 40 МГц, которая перехватывает сигналы длительностью от 6,68 мкс.

Когда хватит UNI-T UTS3084A вместо UTS5026A?

UTS3084A работает до 8,4 ГГц, а <a href="{{p,930372}}">анализатор спектра UNI-T UTS5026A</a> до 26,5 ГГц. У UTS5026A больше точек развёртки, до 100 001 против 40 001, и экран 15,6 дюйма. Зато UTS3084A легче: 4,96 кг против около 11 кг. Для работы в диапазонах до 8 ГГц компактной модели обычно достаточно, а остальные функции, в том числе VNA и анализ в реальном времени, она тоже поддерживает.
