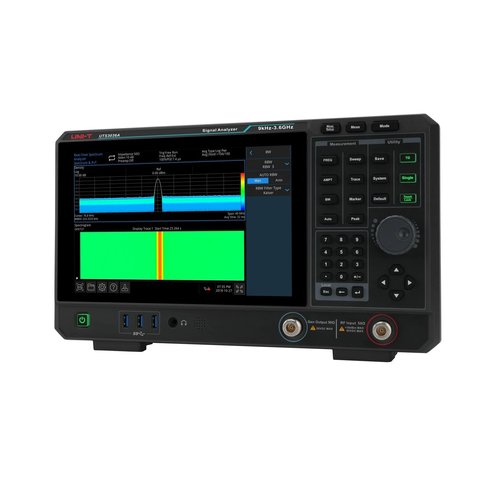

Анализатор спектра UNI-T UTS3036A

Код: 930883
Анализатор спектра UNI-T UTS3036A
Все о товаре
Описание
Характеристики
357 341 ₴
Цена с НДС

Все о товаре

Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
7 кг Гарантия: 24 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Анализатор спектра 9 кГц–3,6 ГГц с трекинг-генератором. Поддерживает VNA, анализ фазовых шумов и демодуляцию. Прецизионная точность и сенсорный HD-дисплей 10,1" Читать далее
357 341 ₴
Цена с НДС
357 341 ₴
Цена с НДС

Описание

UNI-T UTS3036A – это анализатор спектра с диапазоном частот от 9 кГц до 3,6 ГГц, который может служить базовым оборудованием для построения автоматизированных систем управления в сфере производства и научных исследований. Благодаря высокой селективности 4,8:1 и низкому уровню собственных шумов -165 дБм, прибор эффективно разделяет соседние сигналы и фиксирует даже самые слабые из них.

Анализатор оснащен 10,1-дюймовым сенсорным HD-дисплеем и поддерживает широкий спектр режимов, в частности, векторный анализ цепей (VNA), быстрое измерение фазовых шумов и анализ демодуляции. Возможность работы в реальном времени с полосой до 40 МГц позволяет точно регистрировать кратковременные переходные процессы. Наличие встроенного трекинг-генератора, поддержка SCPI и высокая амплитудная точность делают это устройство универсальным инструментом для прецизионных измерений.

Особенности

  • Отличная селективность: коэффициент избирательности до 4,8:1 обеспечивает лучшую способность разделять близкорасположенные сигналы
  • Векторный анализ цепей (VNA): режим VNA позволяет точно определять характеристики сети тестируемого устройства путем измерения параметров S11 и S21 компонентов и схем
  • Анализ фазовых шумов: запуск анализа одним нажатием обеспечивает быстрые, точные и повторяемые измерения, значительно упрощая сложные рабочие процессы
  • Режим спектра в реальном времени: опциональная полоса пропускания 40 МГц и 100% вероятность перехвата (POI) всего за 6,68 мкс позволяют эффективно и точно фиксировать переходные сигналы
  • Маска FMT: запуск измерений эпизодических или переходных сигналов с помощью триггера по частотному шаблону
  • Векторный анализ сигналов (VSA): анализ сигналов с цифровой модуляцией ASK/FSK/PSK/QAM/MSK/DPSK и расчет EVM
  • Анализ аналоговой демодуляции: демодуляционный анализ AM, FM, PM для быстрой оценки модулированных сигналов
  • Анализ ЭМП (EMI): опциональный комплект для анализа EMI для проведения предварительных испытаний на электромагнитную совместимость
  • Расширенные измерения одной кнопкой: автоматическое измерение мощности в соседнем канале (ACP), мощности канала, отношения несущая/шум (CNR), гармоник, занимаемой полосы частот, мониторинг спектра, TOI и T-power

Технические характеристики

Модель UTS3084A UTS3060A UTS3036A
Диапазон частот 9 кГц ~ 8,4 ГГц 9 кГц ~ 6,0 ГГц 9 кГц ~ 3,6 ГГц
Полоса пропускания разрешения (RBW) 1 Гц ~ 10 МГц
Фазовый шум -102 дБн/Гц при 10 кГц
Средний уровень собственного шума (DANL) -165 дБм
Полная амплитудная точность < 0,7 дБ
Точки сканирования до 40 001
Трекинг-генератор Да
Дисплей 10,1-дюймовый TFT ЖК (1280 × 800), мультисенсорный
Полоса анализа 40 МГц (опц.)
Дистанционное управление SCPI (стандартные команды для программируемых приборов)
Габариты 378 мм × 218 мм × 120 мм (Ш×В×Г)
Вес 4,96 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для UNI-T UTS3036A (англ.).

Технические данные

PDF  Загрузить технические данные UNI-T UTS3036A (англ.).

Комплектация

  • Анализатор спектра UNI-T UTS3036A — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.

Вопросы и ответы

Чем отличаются UNI-T UTS3036A, UTS3060A и UTS3084A?
Модели серии отличаются верхней частотой: UTS3036A работает до 3,6 ГГц, анализатор спектра UNI-T UTS3060A до 6,0 ГГц, анализатор спектра UNI-T UTS3084A до 8,4 ГГц. Остальные характеристики в описаниях одинаковы: DANL -165 дБм, селективность 4,8:1, RBW от 1 Гц до 10 МГц, экран 10,1 дюйма. Модель выбирают по самой высокой частоте сигналов, с которыми работаете.
Что даёт опция анализа в реальном времени в UNI-T UTS3036A?
Опция реального времени с полосой 40 МГц позволяет видеть сигнал без пропусков между развёртками. Минимальная длительность сигнала, который прибор гарантированно перехватит, составляет 6,68 мкс. Поэтому на экране появляются короткие импульсы и скачки частоты, которые обычная развёртка может пропустить. Вместе с опцией доступен триггер по частотной маске FMT.
Измеряет ли UNI-T UTS3036A S-параметры?
Да, благодаря генератору слежения UTS3036A работает как векторный анализатор цепей и измеряет параметры S11 и S21. S11 показывает, какая часть сигнала отражается от входа устройства, то есть согласование антенны или фильтра. S21 показывает, как сигнал проходит через устройство, то есть его усиление или потери. Для настройки антенн и фильтров отдельный VNA тогда не обязателен.

Характеристики

Дополнительные характеристики
  • со следящим генератором
Максимальная частота
  • 3,6 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Чем отличаются UNI-T UTS3036A, UTS3060A и UTS3084A?

Модели серии отличаются верхней частотой: UTS3036A работает до 3,6 ГГц, <a href="{{p,930882}}">анализатор спектра UNI-T UTS3060A</a> до 6,0 ГГц, <a href="{{p,930881}}">анализатор спектра UNI-T UTS3084A</a> до 8,4 ГГц. Остальные характеристики в описаниях одинаковы: DANL -165 дБм, селективность 4,8:1, RBW от 1 Гц до 10 МГц, экран 10,1 дюйма. Модель выбирают по самой высокой частоте сигналов, с которыми работаете.

Что даёт опция анализа в реальном времени в UNI-T UTS3036A?

Опция реального времени с полосой 40 МГц позволяет видеть сигнал без пропусков между развёртками. Минимальная длительность сигнала, который прибор гарантированно перехватит, составляет 6,68 мкс. Поэтому на экране появляются короткие импульсы и скачки частоты, которые обычная развёртка может пропустить. Вместе с опцией доступен триггер по частотной маске FMT.

Измеряет ли UNI-T UTS3036A S-параметры?

Да, благодаря генератору слежения UTS3036A работает как векторный анализатор цепей и измеряет параметры S11 и S21. S11 показывает, какая часть сигнала отражается от входа устройства, то есть согласование антенны или фильтра. S21 показывает, как сигнал проходит через устройство, то есть его усиление или потери. Для настройки антенн и фильтров отдельный VNA тогда не обязателен.
