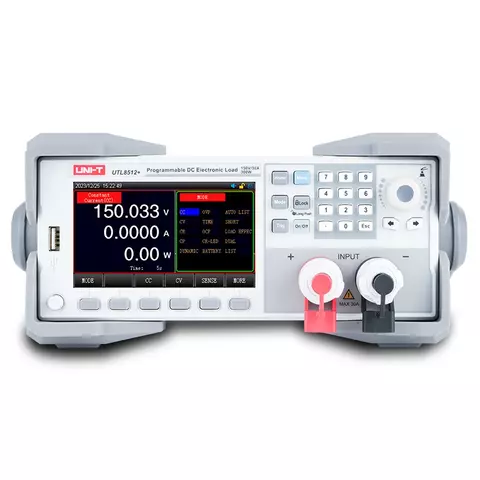

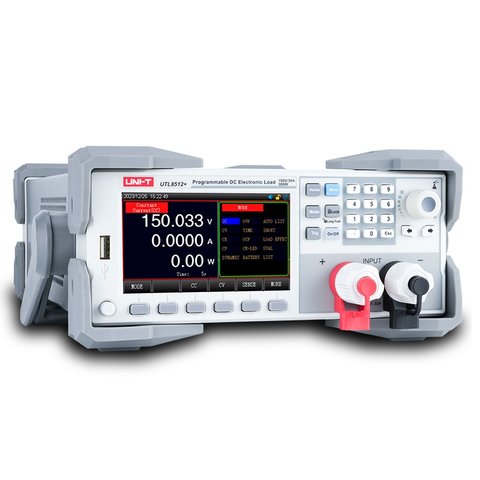

UNI-T UTL8512+ – это интеллектуальная, экономичная электронная программируемая нагрузка постоянного тока, оснащенная большим 4,3-дюймовым ЖК-дисплеем. Синхронизация частоты дискретизации достигает 500 кГц, также в приборе используется высокопроизводительная цифровая обработка сигналов (DSP), что особенно удобно для переходных процессов и многофункционального интеллектуального моделирования и анализа.
| Модель | UTL8511+ | UTL8512+ | |||
|---|---|---|---|---|---|
| Экран | LCD | ||||
| Номинальные параметры (0~40℃) | Входное напряжение | 0~15 В | 0~150 В | 0~15 В | 0~150 В |
| Входной ток | 0~3 А | 0~30 А | 0~3 А | 0~30 А | |
| Входная мощность | 150 Вт | 300 Вт | |||
| Минимальное рабочее напряжение | 1,4 В ±0,1 В при 30 А | 1,4 В ±0,1 В при 30 А | |||
| Режим CV (постоянное напряжение) | Диапазон | 0,1~150 В | 0,1~150 В | ||
| Разрешение | 1 мВ | 1 мВ | |||
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Режим CC (постоянный ток) | Диапазон | 0~3 А | 0~30 А | 0~3 А | 0~30 А |
| Разрешение | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | |
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Режим CR (постоянное сопротивление) | Диапазон | 0,05 Ом ~ 10 кОм | 0,05 Ом ~ 10 кОм | ||
| Разрешение | 16 бит | 16 бит | |||
| Точность | (0,1 + 0,01R)% | (0,1 + 0,01R)% | |||
| Режим CP (постоянная мощность) | Диапазон | 150 Вт | 150 Вт | ||
| Разрешение | 10 мВт | 10 мВт | |||
| Точность | ±(0,1% + 0,1% FS) | ±(0,1% + 0,1% FS) | |||
| Динамический режим | T1 и T2 | 10 мкс ~ 50 с / шаг 1 мкс | 10 мкс ~ 50 с / шаг 1 мкс | ||
| Точность | 1 мкс / 1 мс ±100 ppm | 1 мкс / 1 мс ±100 ppm | |||
| Скорость нарастания/спада | 0,0006 А/мкс – 3 А/мкс | 0,0006 А/мкс – 3 А/мкс | |||
| Минимальное время нарастания | 10 мкс | 10 мкс | |||
| Измерение напряжения (CC/CP) | Диапазон | 0~15 В | 0~150 В | 0~15 В | 0~150 В |
| Разрешение | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | |
| Точность | ±(0,02% + 0,03% FS) | ±(0,02% + 0,3% FS) | |||
| Измерение напряжения (CV/CR) | Диапазон | 0~150 В | 0~150 В | ||
| Разрешение | 0,1 мВ | 0,1 мВ | |||
| Точность | ±(0,02% + 0,03% FS) | ±(0,02% + 0,3% FS) | |||
| Измерение тока | Диапазон | 0~3 А | 0~30 А | 0~3 А | 0~30 А |
| Разрешение | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | |
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Измерение мощности | Диапазон | 150 Вт | 300 Вт | ||
| Разрешение | 10 мВт | 10 мВт | |||
| Точность | ±(0,1% + 0,1% FS) | ±(0,1% + 0,1% FS) | |||
| Защита от превышения мощности | Задержка при ≥152 Вт, немедленная защита при ≥165 Вт |
Задержка при ≥303 Вт, немедленная защита при ≥330 Вт |
|||
| Защита от перегрузки по току | Задержка при ≥30,3 А, немедленная защита при ≥33 А |
Задержка при ≥30,3 А, немедленная защита при ≥33 А |
|||
| Защита от перенапряжения | Задержка при ≥152 В, немедленная защита при ≥165 В |
Задержка при ≥152 В, немедленная защита при ≥165 В |

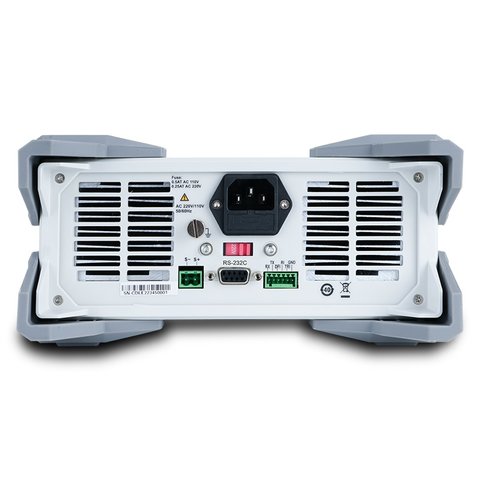

|||
| Защита от перегрева | ≥85 ℃ | ≥85 ℃ | |||
| Короткое замыкание | Ток (CC) | ≤3 А | ≤30 А | ≤3 А | ≤30 А |
| Напряжение (CV) | 0 В | 0 В | 0 В | 0 В | |
| Сопротивление (CR) | 60 мОм | 60 мОм | 50 мОм | 50 мОм | |
| Отображение пульсаций | √ | ||||
| Запись формы сигнала | / | ||||
| Режимы тестирования | CC, CV, CR, CP, динамический, OVP, TIME, OCP, CR-LED, батарея, автоматический список, короткое замыкание, влияние нагрузки, комбинированный, LIST | ||||
| Сопротивление входного терминала | 300 кОм | ||||
| Предохранитель | 0,5 А (110 В) / 0,25 А (220 В) | ||||
| Интерфейс связи | RS232 | ||||
| Протокол | SCPI | ||||
| ПО для сбора данных | √ | ||||
| Питание | 110 В / 220 В Частота 50/60 Гц |
||||
| Габариты | 215 × 88 × 372 мм | ||||
| Вес | 3,73 кг | ||||
Загрузить
руководство пользователя для UNI-T UTL8512+ (англ.).
| Мощность |
|
UTL8512+ имеет мощность 300 Вт, а <a href="{{p,929902}}">нагрузка электронная программируемая UNI-T UTL8512A+</a> 400 Вт. Диапазоны 0~15 В и 0~150 В, ток до 30 А и минимальное рабочее напряжение 1,4 В при 30 А одинаковы. В таблице UTL8512+ диапазон режима CP указан 150 Вт вместо 300 Вт, так что эту цифру стоит уточнить. Защита от превышения мощности в UTL8512+ срабатывает с задержкой при ≥303 Вт.
В таблице он есть: время T1 и T2 от 10 мкс до 50 с с шагом 1 мкс, скорость нарастания от 0,0006 А/мкс до 3 А/мкс, минимальное время нарастания 10 мкс. Но среди особенностей динамический режим DYNA с частотой до 50 кГц, который есть в моделях A+ и B+, не упомянут, так что его возможности стоит уточнить. Среди режимов тестирования «динамический» назван.
Габариты 215 мм × 88 мм × 372 мм, вес 3,73 кг, так что нагрузку легко переставить на другой стол. Питание 110 В / 220 В, частота 50/60 Гц, предохранитель 0,5 А (110 В) / 0,25 А (220 В). Сопротивление входного терминала 300 кОм. Дисплей ЖК 4,3-дюймовый, все результаты тестирования на одном экране. Связь с ПК через RS232 с протоколом SCPI.
