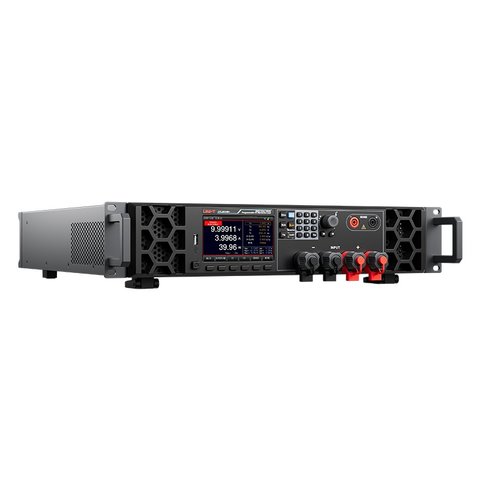

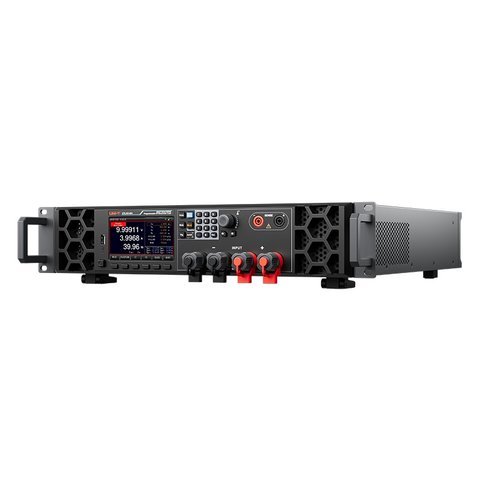

UNI-T UTL8512A+ – это интеллектуальная, экономичная электронная программируемая нагрузка постоянного тока мощностью 400 Вт, оснащенная большим 4,3-дюймовым ЖК-дисплеем. Синхронизация частоты дискретизации достигает 500 кГц, также в приборе используется встроенное адаптивное отображение форм напряжения/тока и высокопроизводительная цифровая обработка сигналов (DSP), что особенно удобно для переходных процессов и многофункционального интеллектуального моделирования и анализа.
| Модель | UTL8511A+ | UTL8511B+ | UTL8512A+ | UTL8512B+ | UTL8513A+ | UTL8513B+ | UTL8514B+ | UTL8514C+ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дисплей | ЖК | ||||||||||||||||
| Номинальные параметры (0~40℃) | Входное напряжение | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~500 В | 0~150 В | ||
| Входной ток | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А | |
| Входная мощность | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | |||||||||
| Минимальное рабочее напряжение | 1,4±0,1 В при 30 А | 2,8 В ± 0,2 В при 15 А | 1,4 В ± 0,1 В при 30 А | 2,8 В ± 0,2 В при 30 А | 1,4 В ± 0,1 В при 120 А | 2,8 В ± 0,2 В при 60 А | 2,8 В при 120 А | 1,4 В при 240 А | |||||||||
| Режим CV (постоянное напряжение) | Диапазон | 0,1~150 В | 0,1~500 В | 0,1~150 В | 0,1~500 В | 0,1~150 В | 0,1~500 В | 0~500 В | 0~150 В | ||||||||
| Разрешение | 1 мВ | 1 мВ | 1 мВ | 1 мВ | 10 мВ | 10 мВ | 0,5 мВ | 5 мВ | 0,2 мВ | 2 мВ | |||||||
| Точность | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,03% от полной шкалы) | ± (0,03% + 0,03% от полной шкалы) | |||||||||
| Режим CC (постоянный ток) | Диапазон | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А |
| Разрешение | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,1 мА | 1 мА | 0,1 мА | 1 мА | 0,2 мА | 2 мА | 0,5 мА | 5 мА | |
| Точность | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | |||||||||
| Режим CR (постоянное сопротивление) | Диапазон | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~50 кОм | 0,05 Ом~50 кОм | ||||||||
| Разрешение | 16 бит | 16 бит | 16 бит | 16 бит | 16 бит | 16 бит | 16 бит | 16 бит | |||||||||
| Точность | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,04R)% | (0,1+0,08R)% | |||||||||
| Режим CP (постоянная мощность) | Диапазон | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | ||||||||
| Разрешение | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 16 бит | 16 бит | |||||||||
| Точность | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | |||||||||
| Динамический режим | T1 и T2 | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с / разрешение: 1 мкс | 10 мкс ~ 50 с | 10 мкс ~ 50 с | ||||||||
| Точность | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс ± 20 ppm | 1 мкс ± 20 ppm | |||||||||
| Скорость нарастания/спада | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 6 А/мкс | 0,0006 А/мкс ~ 6 А/мкс | 1,2 А/мс ~ 2,4 А/мкс | 2,4 А/мс ~ 4,8 А/мкс | |||||||||
| Минимальное время нарастания | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 2 мкс | 2 мкс | |||||||||
| Измерение напряжения (CC/CP) | Диапазон | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В |
| Разрешение | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | |
| Точность | ± (0,02% + 0,3% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,3% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | |||||||||
| Измерение напряжения (CV/CR) | Диапазон | 0~150 В | 0~500 В | 0~150 В | 0~500 В | 0~150 В | 0~500 В | 0~500 В | 0~150 В | ||||||||
| Разрешение | 0,1 мВ | 0,1 мВ | 0,1 мВ | 0,1 мВ | 1 мВ | 1 мВ | 1 мВ | 1 мВ | |||||||||
| Точность | ± (0,02% + 0,3% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,3% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | ± (0,02% + 0,03% от полной шкалы) | |||||||||
| Измерение тока | Диапазон | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3,0 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А |
| Разрешение | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,1 мА | 1 мА | 0,1 мА | 1 мА | 0,2 мА | 2 мА | 0,01 мА | 1 мА | |
| Точность | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | ± (0,03% + 0,05% от полной шкалы) | |||||||||
| Измерение мощности | Диапазон | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | ||||||||
| Разрешение | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | |||||||||
| Точность | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | ± (0,1% + 0,1% от полной шкалы) | |||||||||
| Защита от превышения мощности | Задержка при ≥202 Вт, немедленная защита при ≥220 Вт |
Задержка при ≥202 Вт, немедленная защита при ≥220 Вт |
Задержка при ≥404 Вт, немедленная защита при ≥440 Вт |
Задержка при ≥404 Вт, немедленная защита при ≥440 Вт |
Задержка при ≥606 Вт, немедленная защита при ≥660 Вт |
Задержка при ≥606 Вт, немедленная защита при ≥660 Вт |
≥1650 Вт | ≥1650 Вт | |||||||||
| Защита от перегрузки по току | Задержка при ≥30,3 А, немедленная защита при ≥33 А |
Задержка при ≥15,2 А, немедленная защита при ≥16,5 А |
Задержка при ≥30,3 А, немедленная защита при ≥33 А |
Задержка при ≥30,3 А, немедленная защита при ≥33 А |
Задержка при ≥121,2 А, немедленная защита при ≥132 А |
Задержка при ≥60,6 А, немедленная защита при ≥66 А |
≥13,2 А | ≥132 А | ≥26,4 А | ≥264 А | |||||||
| Защита от перенапряжения | Задержка при ≥152 В, немедленная защита при ≥165 В |
Задержка при ≥505 В, немедленная защита при ≥550 В |
Задержка при ≥152 В, немедленная защита при ≥165 В |
Задержка при ≥505 В, немедленная защита при ≥550 В |
Задержка при ≥152 В, немедленная защита при ≥165 В |
Задержка при ≥505 В, немедленная защита при ≥550 В |
≥550 В | ≥165 В | |||||||||
| Защита от перегрева | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | |||||||||
| Короткое замыкание | Ток (CC) | ≤3 А | ≤30 А | ≤1,5 А | ≤15 А | ≤3 А | ≤30 А | ≤3 А | ≤30 А | ≤12 А | ≤120 А | ≤6 А | ≤60 А | ≥13,2 А | ≥132 А | ≥26,4 А | ≥264 А |
| Напряжение (CV) | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | |
| Сопротивление (CR) | 60 мОм | 60 мОм | 200 мОм | 200 мОм | 50 мОм | 50 мОм | 120 мОм | 120 мОм | 35 мОм | 35 мОм | 105 мОм | 105 мОм | <50 мОм | <50 мОм | |||
| Отображение пульсаций | √ | ||||||||||||||||
| Запись формы сигнала | √ | ||||||||||||||||
| Режимы тестирования | CC, CV, CR, CP, динамический, OVP, TIME, OCP, CR-LED, батарея, автоматический список, короткое замыкание, влияние нагрузки, комбинированный, LIST | ||||||||||||||||
| Сопротивление входного терминала | 300 кОм | 1 МОм | 300 кОм | 1 МОм | 300 кОм | 1 МОм | 150 кОм | 150 кОм | |||||||||
| Предохранитель | 0,5 А (110 В) / 0,25 А (220 В) | 2,5 А (110 В) / 1,25 А (220 В) | |||||||||||||||
| Интерфейс связи | RS232 | ||||||||||||||||
| Протокол | SCPI | ||||||||||||||||
| ПО для сбора данных | √ | ||||||||||||||||
| Питание | 110 В / 220 В Частота 50/60 Гц |
||||||||||||||||
| Габариты | 215 мм × 88 мм × 372 мм | 215 мм × 88 мм × 374 мм | 215 мм × 88 мм × 475 мм | 426 мм × 89 мм × 487,9 мм | |||||||||||||
| Вес | 3,73 кг | 4,49 кг | 6,72 кг | 17,9 кг | |||||||||||||
Загрузить
руководство пользователя для UNI-T UTL8512A+ (англ.).
| Мощность |
|
UTL8512A+ принимает до 150 В, <a href="{{p,929904}}">нагрузка электронная программируемая UNI-T UTL8512B+</a> до 500 В, обе на 400 Вт и 30 А. Минимальное рабочее напряжение 1,4 В ± 0,1 В при 30 А против 2,8 В ± 0,2 В. Защита от перенапряжения срабатывает на ≥165 В против ≥550 В. Для низковольтных источников и батарей лучше версия A+. Сопротивление входного терминала 300 кОм против 1 МОм.

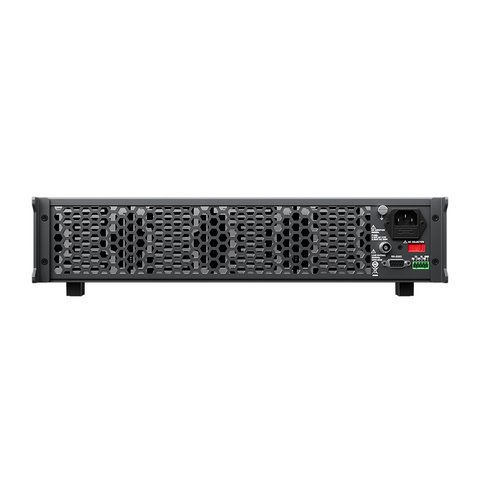

Через RS232 с протоколом SCPI, кабель RS232 есть в комплекте. Для сбора данных есть ПО, а сам прибор показывает пульсации и записывает форму сигнала. Команды SCPI позволяют включить нагрузку в автоматизированный стенд вместе с режимом LIST. В комплекте также кабель питания, 2 запасных предохранителя и сертификат калибровки.
Полный ток 30 А UTL8512A+ держит от 1,4 В ± 0,1 В. Ниже этого напряжения нагрузка уже не может взять полный ток. Режим CV работает от 0,1 до 150 В с разрешением 1 мВ и точностью ± (0,03% + 0,05% от полной шкалы). Измерение напряжения в режимах CC и CP имеет диапазоны 0~15 В и 0~150 В с разрешением 0,01 мВ и 0,1 мВ.
