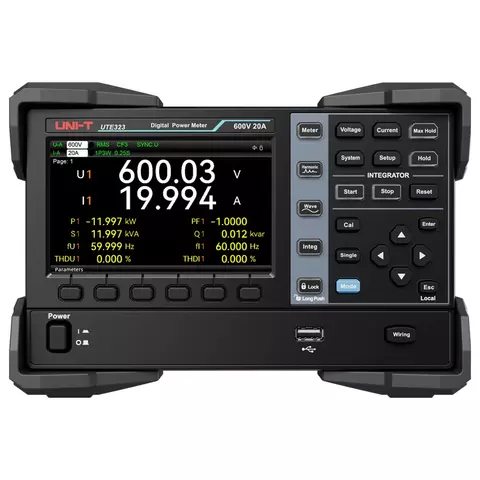

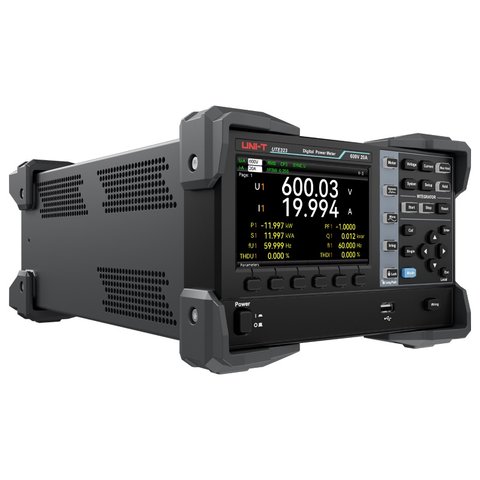

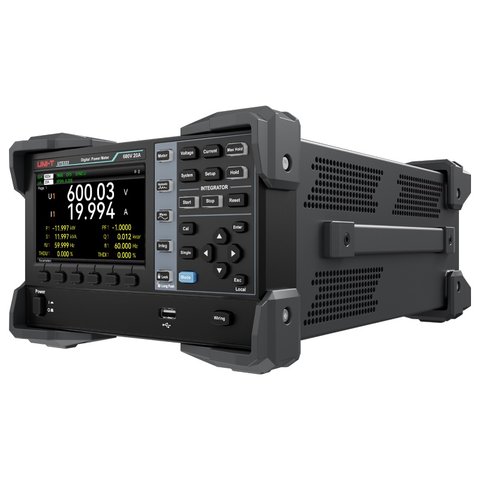

Измеритель мощности UNI-T UTE323G

Код: 930826
Измеритель мощности UNI-T UTE323G
Все о товаре
Описание
279 651 ₴
Цена с НДС

Все о товаре

Новинка
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
7 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
75 мВ–600 В, 2,5 мА–20 А, 7,5 Вт–12 кВт. Частота до 300 кГц, дискретизация 300 квыб/с. 12-канальный D/A-выход, анализ гармоник, интерфейсы GPIB, LAN, USB Читать далее
279 651 ₴
Цена с НДС
279 651 ₴
Цена с НДС

Описание

UNI-T UTE323G – это высокоточный цифровой измеритель мощности с высокой производительностью, оснащённый 5-дюймовым полноцветным дисплеем, широкими возможностями подключения и функцией отображения осциллограмм для максимального удобства пользователя. Высокая точность и разрешение прибора обеспечивают достоверные результаты измерений, а диапазон тока и напряжения (до 20 А / 600 В) вместе с полосой пропускания 300 кГц делают его пригодным для широкого спектра задач в производстве, тестировании, а также в научно-исследовательских работах.

Особенности

  • 5-дюймовый TFT ЖК-дисплей: яркий дисплей (800×480 пикселей) обеспечивает высокую чёткость отображения сложных данных; удобный интерфейс позволяет одновременно видеть множество параметров, что значительно оптимизирует мониторинг и эффективность измерений
  • Высокая частота дискретизации: скорость до 300 квыб/с позволяет фиксировать малейшие изменения сигнала, обеспечивая высокую точность при анализе быстрых переходных процессов
  • Широкий диапазон частот (DC, 0,1 Гц–300 кГц): благодаря широкому рабочему диапазону прибор стабильно работает как со стандартными сигналами, так и со сложными высокочастотными гармоническими искажениями, надёжно фиксируя быстрые переходные процессы
  • Расширенный анализ гармоник: полное соответствие стандарту IEC61000-4-7, прибор проводит глубокий анализ напряжения, тока и мощности, отображая гармонические компоненты до 50-го порядка
  • Визуализация осциллограмм: встроенная функция отображения форм волн напряжения и тока в режиме реального времени; ключевые параметры накладываются непосредственно на график, что позволяет мгновенно оценить состояние сигнала без переключения экранов
  • Интегральная функция: поддержка измерения энергии и заряда (WP, WP+, WP-, q, q+, q-); доступно пять страниц отображения: для отдельных каналов (CH1–CH3), суммарных значений или консолидированный вид всех интегрированных параметров одновременно
  • Гибкое управление выходами (D/A-выход): оснащён 12 каналами 16-битного D/A-выхода, что позволяет пропорционально масштабировать и выводить данные о напряжении, токе и мощности на внешние записывающие устройства

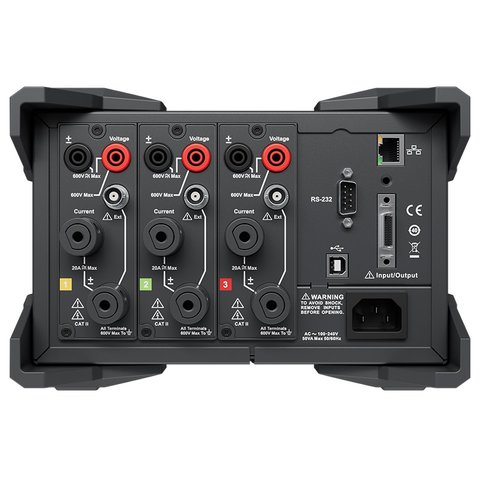

  • Варианты подключения (интерфейсы):
    • UTE323: стандартный набор RS-232, LAN и USB
    • UTE323G: расширенный набор, включающий GPIB, LAN и USB для интеграции в сложные измерительные комплексы

Технические характеристики

Модель UTE323 UTE323G
Диапазон частот DC, 0,1 Гц – 300 кГц
Частота дискретизации 300 квыб/с
Диапазон напряжения 75 мВ~600 В
Диапазон тока 250 мА~20 А
Диапазон измерения мощности 7,5 Вт – 12 000 Вт
Базовая точность ±(0,1 % от значения + 0,05 % от полной шкалы)
Анализ гармоник до 50-го порядка (в соответствии с IEC 61000-4-7)
Конфигурации измерений 1P2W, 1P3W, 3P3W, 3P4W, 3V3A
Интерфейсы RS-232, LAN, USB GPIB, LAN, USB
Протоколы Modbus, SCPI
D/A-выход 12 каналов, 16 бит, ±5 В (макс. ±7,5 В)
Питание 220 В AC, 50 / 60 Гц
Потребляемая мощность до 30 ВА
Рабочая температура +5 – +40 °C
Форм-фактор ½ 2U
Вес около 14 кг

Руководство пользователя

PDF  Скачать руководство пользователя для UNI-T UTE323G (англ.).

Полное техническое описание

PDF  Скачать полное техническое описание UNI-T UTE323G (англ.).

Комплектация

  • Измеритель мощности UNI-T UTE323G — 1 шт.
  • Кабель питания — 1 шт.
  • Измерительные провода (штекер "банан" – штекер "банан") — 3 пары
  • Измерительные провода (штекер "банан" – клемма "U") — 3 пары
  • Вилкообразные предварительно изолированные клеммы для холодного прессования — 6 пар

Вопросы и ответы

Чем UTE323G отличается от базовой модели?
Только набором интерфейсов: вместо RS-232, LAN и USB здесь GPIB, LAN и USB. Метрологическая часть полностью одинакова — полоса от постоянного тока до 300 кГц, точность ±(0,1 % от значения + 0,05 % от полной шкалы), пять схем подключения. Если стенд строится на приборах с GPIB, берут эту модификацию, в остальных случаях UNI-T UTE323 закрывает те же задачи.
Зачем сегодня шина GPIB?
Она остается стандартом в метрологических лабораториях, где стенд собирали десятилетиями и где уже стоят приборы с этим интерфейсом. GPIB позволяет повесить на одну шину несколько приборов с собственными адресами и управлять ими синхронно, чего последовательный порт не дает. В UTE323G она дополнена LAN и USB, поэтому прибор встраивается и в старый, и в новый комплекс.
Что умеет интегральная функция UTE323G?
Прибор накапливает потребленную энергию и заряд, причем отдельно в обоих направлениях: WP, WP+ и WP- для энергии, q, q+ и q- для заряда. Разделение по знаку нужно там, где энергия течет в обе стороны — аккумулятор, который то заряжается, то отдает, или инвертор солнечной станции. Результаты выводятся на пяти страницах: по каждому каналу отдельно и суммарно.
Сколько весит UTE323G и как он ставится в стойку?
Около 14 кг в форм-факторе ½ 2U, то есть половина ширины стойки при высоте два юнита. Питание 220 В с частотой 50 или 60 Гц, потребление до 30 ВА, рабочая температура от +5 до +40 °C. Дисплей пятидюймовый, 800×480, и показывает формы волн напряжения и тока с наложенными на них числовыми параметрами, поэтому режим нагрузки виден без отдельного осциллографа.

Отзывы клиентов

Часто задаваемые вопросы

Чем UTE323G отличается от базовой модели?

Только набором интерфейсов: вместо RS-232, LAN и USB здесь GPIB, LAN и USB. Метрологическая часть полностью одинакова — полоса от постоянного тока до 300 кГц, точность ±(0,1 % от значения + 0,05 % от полной шкалы), пять схем подключения. Если стенд строится на приборах с GPIB, берут эту модификацию, в остальных случаях <a href="{{p,930824}}">UNI-T UTE323</a> закрывает те же задачи.

Зачем сегодня шина GPIB?

Она остается стандартом в метрологических лабораториях, где стенд собирали десятилетиями и где уже стоят приборы с этим интерфейсом. GPIB позволяет повесить на одну шину несколько приборов с собственными адресами и управлять ими синхронно, чего последовательный порт не дает. В UTE323G она дополнена LAN и USB, поэтому прибор встраивается и в старый, и в новый комплекс.

Что умеет интегральная функция UTE323G?

Прибор накапливает потребленную энергию и заряд, причем отдельно в обоих направлениях: WP, WP+ и WP- для энергии, q, q+ и q- для заряда. Разделение по знаку нужно там, где энергия течет в обе стороны — аккумулятор, который то заряжается, то отдает, или инвертор солнечной станции. Результаты выводятся на пяти страницах: по каждому каналу отдельно и суммарно.

Сколько весит UTE323G и как он ставится в стойку?

Около 14 кг в форм-факторе ½ 2U, то есть половина ширины стойки при высоте два юнита. Питание 220 В с частотой 50 или 60 Гц, потребление до 30 ВА, рабочая температура от +5 до +40 °C. Дисплей пятидюймовый, 800×480, и показывает формы волн напряжения и тока с наложенными на них числовыми параметрами, поэтому режим нагрузки виден без отдельного осциллографа.
