Зачем измерителю мощности полоса 300 кГц?
Ток современной нагрузки давно не синусоидальный, и это меняет всё. Импульсный блок питания, частотный привод или индукционный нагреватель имеют в токе составляющие в десятки и сотни килогерц, и прибор с полосой в несколько килогерц просто не увидит часть мощности. UTE323 имеет диапазон частот DC, 0,1 Гц – 300 кГц и частоту дискретизации 300 квыб/с, поэтому такие сигналы измеряются корректно.

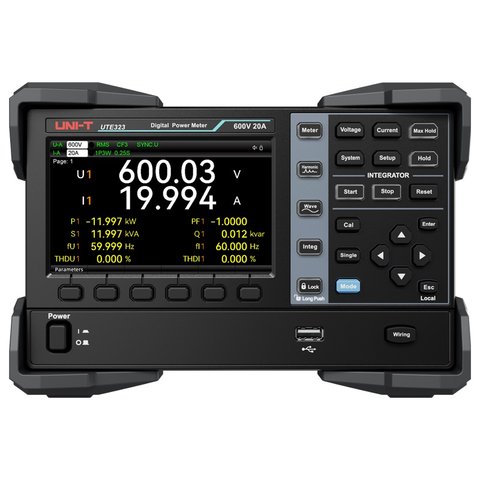

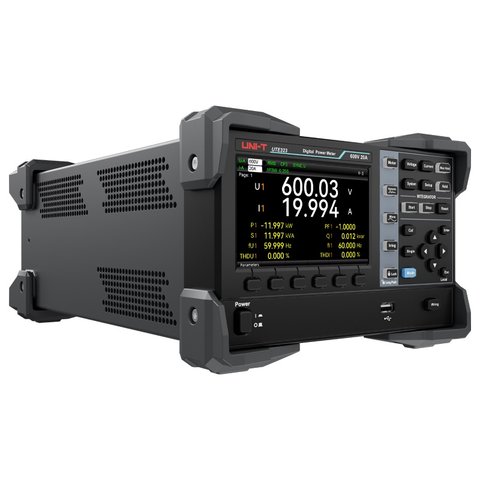

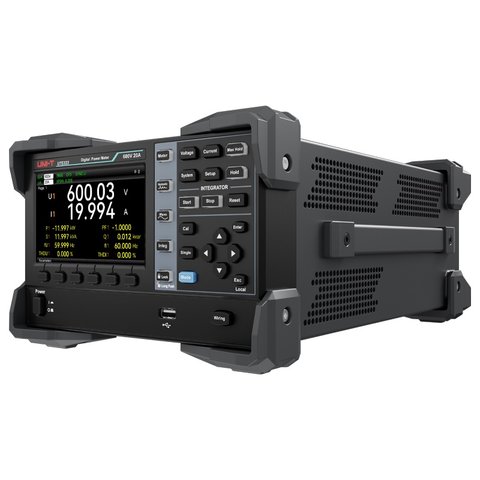

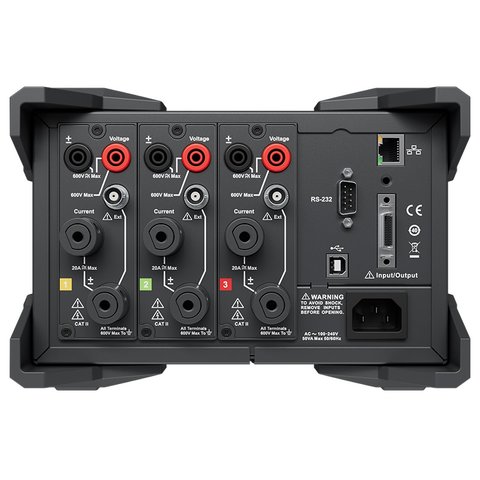

Какие схемы подключения поддерживает UTE323?
Пять: 1P2W, 1P3W, 3P3W, 3P4W и 3V3A. Это однофазная двухпроводная и трехпроводная сети, трехфазная без нулевого провода и с ним, а также метод двух ваттметров. Выбор схемы определяет, как прибор складывает мощности каналов, и ошибка здесь дает систематическую погрешность в десятки процентов. Диапазон мощности от 7,5 Вт до 12 000 Вт.
Какую погрешность дает UTE323 и как ее не увеличить?
Базовая точность ±(0,1 % от значения + 0,05 % от полной шкалы). Вторая составляющая означает, что на малых значениях относительная погрешность растет, поэтому диапазон стоит выбирать так, чтобы показание лежало ближе к верхней части шкалы. Напряжение измеряется от 75 мВ до 600 В, ток от 2,5 мА до 20 А. Анализ гармоник идет до 50-го порядка по стандарту IEC 61000-4-7.
Что такое аналоговый выход D/A в UTE323?
Это двенадцать каналов 16-битного цифро-аналогового преобразователя, которые выдают напряжение ±5 В, максимум ±7,5 В, пропорциональное выбранному измеряемому параметру. Так прибор становится датчиком для стороннего регистратора или контроллера: вместо чтения цифр по шине управляющая система получает обычный аналоговый сигнал. Интерфейсы здесь RS-232, LAN и USB с протоколами Modbus и SCPI.
