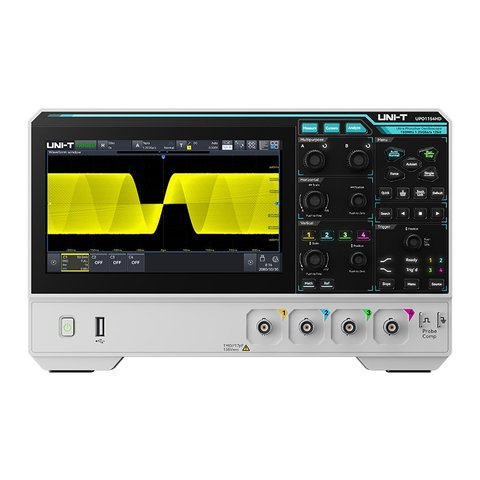

UNI-T UPO1154HD – это четырехканальный цифровой осциллограф с высоким разрешением, полосой пропускания 150 МГц, максимальной частотой дискретизации 1,25 Гвыб/с и глубиной памяти до 100 МБ. Осциллографы серии UPO1000HD используют фирменную технологию отображения UltraPhosphor 3.0, обеспечивающую скорость захвата осциллограмм до 500 000 форм/с и 256 уровней градаций серого. Прибор оснащен цифровой системой запуска с высокой чувствительностью и низким джиттером.
Осциллограф поддерживает множество расширенных триггеров, запуск и декодирование по последовательной шине, а также расширенные режимы выборки и анализа, в частности, спектральный анализ, анализ мощности, гистограммы, запись осциллограмм, аппаратно ускоренное шаблонное тестирование, поиск и навигацию. Модель также оснащена широким набором автоматических измерений и математических функций. Серия UPO1000HD оснащена 7-дюймовым емкостным сенсорным дисплеем с поддержкой мультитач-жестов. В сочетании с функциональными клавишами быстрого доступа на передней панели это повышает эффективность работы и удобство управления прибором.
| Модель | UPO1152HD | UPO1154HD | UPO1082HD | UPO1084HD |
|---|---|---|---|---|
| Аналоговая полоса пропускания | 150 МГц | 80 МГц | ||
| Расчетное время нарастания (от 10 до 90%, типичное значение) | ≤2,2 нс | ≤4 нс | ||
| Количество аналоговых каналов входа/выхода | 2 | 4 | 2 | 4 |
| Режим выборки | в реальном времени | |||
| Режим сбора данных | нормальный, детектор пиков, высокое разрешение, усреднение | |||
| Максимальная частота дискретизации | 1,25 Гвыб/с (один канал), 625 Мвыб/с (два канала), 312,5 Мвыб/с (четыре канала) | |||
| Average (усреднение) | после того как все каналы одновременно накопят N выборок, выполняется усреднение; количество усреднений (N) можно выбрать из значений 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 | |||
| Глубина памяти | авто (ограничение до 5 МБ), 25 кБ, 250 кБ, 500 кБ, 5 МБ, 50 МБ, 100 МБ | |||
| Максимальная скорость захвата осциллограмм | 100 000 осц/с (обычный режим), 500 000 осц/с (режим последовательной записи) | |||
| Последовательная дискретизация | максимум 500 000 кадров, минимум два интервала срабатывания < 2000 нс | |||
| Аппаратная запись и воспроизведение осциллограмм в реальном времени | 100 000 кадров | |||
| Дисплей | 7-дюймовый емкостный сенсорный HD-дисплей, разрешение 1024×600 | |||
| Габариты | 282 мм × 175 мм × 49 мм | |||
| Вес | 1,56 кг | |||
Загрузить руководство пользователя для UNI-T UPO1154HD (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
Четыре входа нужны там, где событие определяет совпадение нескольких сигналов: тактовая линия, данные, разрешение и питание. Два канала заставляют измерять последовательно, и временная связь между событиями теряется. UPO1154HD даёт те же 150 МГц, 12 бит и память до 100 МБ, что и двухканальная модель, поэтому доплата идёт за количество входов. На два канала в серии есть <a href="{{p,929814}}">UPO1152HD</a>.
Каждый канал получит 312,5 Мвыб/с против 1,25 Гвыб/с в одноканальном режиме и 625 Мвыб/с в двухканальном. Для полосы 150 МГц это работоспособный режим, но короткие фронты лучше смотреть меньшим количеством каналов. Глубина памяти выбирается отдельно: авто с ограничением до 5 МБ, далее фиксированные 25 кБ, 250 кБ, 500 кБ, 5 МБ, 50 МБ и 100 МБ.
До 500 000 кадров, причём минимальный интервал между двумя срабатываниями меньше 2000 нс. Режим создан под серии коротких событий: вместо того чтобы писать пустые промежутки между ними, прибор сохраняет только сами срабатывания. Скорость захвата в обычном режиме 100 000 осциллограмм в секунду, аппаратная запись и воспроизведение вмещает 100 000 кадров.
Разрядность одинаковая, разница в полосе и в том, как реализован быстрый захват. UPO1154HD имеет 150 МГц, память до 100 МБ и 500 000 осциллограмм в секунду в последовательном режиме. У <a href="{{p,915166}}">RIGOL DHO924</a> полоса 125 МГц, максимальная память 50 МБ, а режим Ultra Acquire даёт 1 000 000 осциллограмм в секунду. Для поиска редких аномалий полезнее более высокая скорость захвата, для длинных записей — более глубокая память.

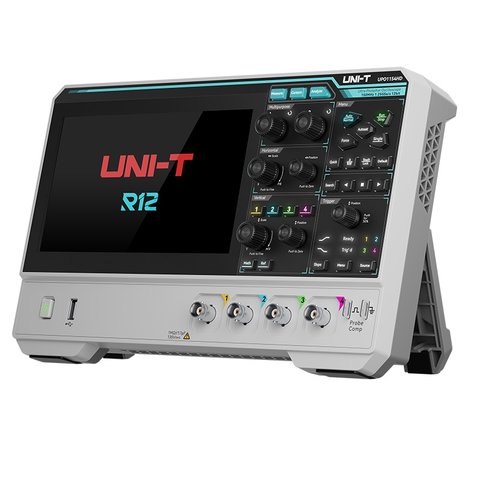

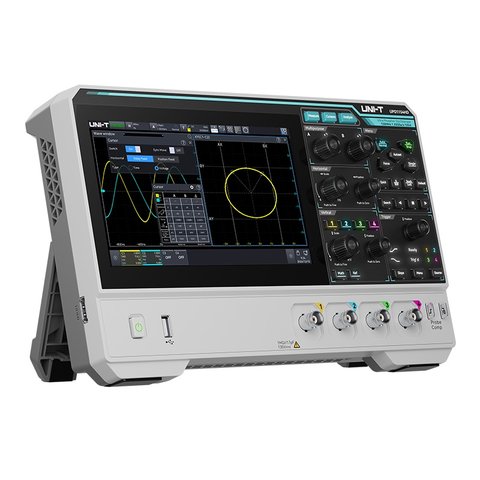

Габариты составляют 282 × 175 × 49 мм при весе 1,56 кг, то есть прибор ближе к толстому ноутбуку, чем к классическому настольному корпусу. Дисплей семидюймовый ёмкостный сенсорный с разрешением 1024×600, управление касанием. Комплект содержит четыре пассивных щупа на 200 МГц, по одному на каждый канал, кабель питания и USB-кабель.
