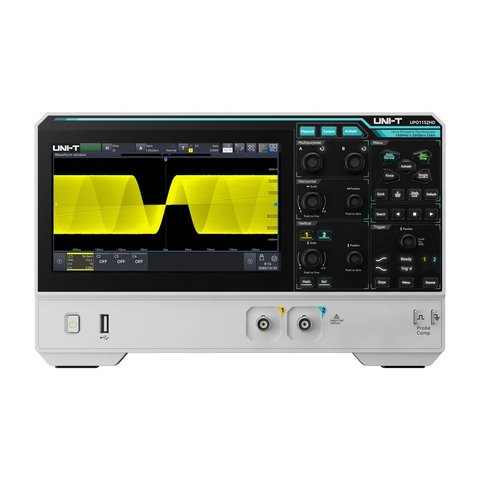

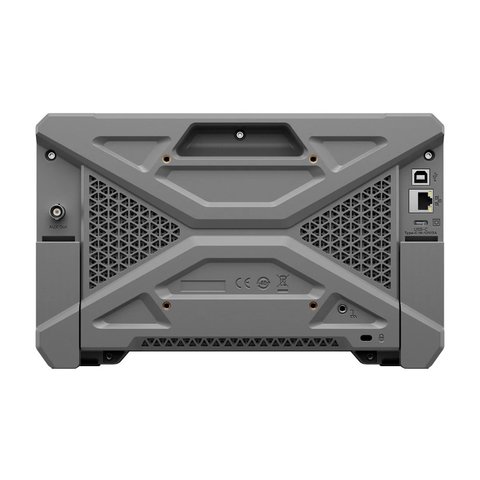

UNI-T UPO1152HD – это двуххканальный цифровой осциллограф с высоким разрешением, полосой пропускания 150 МГц, максимальной частотой дискретизации 1,25 Гвыб/с и глубиной памяти до 100 МБ. Осциллографы серии UPO1000HD используют фирменную технологию отображения UltraPhosphor 3.0, обеспечивающую скорость захвата осциллограмм до 500 000 форм/с и 256 уровней градаций серого. Прибор оснащен цифровой системой запуска с высокой чувствительностью и низким джиттером.
Осциллограф поддерживает множество расширенных триггеров, запуск и декодирование по последовательной шине, а также расширенные режимы выборки и анализа, в частности, спектральный анализ, анализ мощности, гистограммы, запись осциллограмм, аппаратно ускоренное шаблонное тестирование, поиск и навигацию. Модель также оснащена широким набором автоматических измерений и математических функций. Серия UPO1000HD оснащена 7-дюймовым емкостным сенсорным дисплеем с поддержкой мультитач-жестов. В сочетании с функциональными клавишами быстрого доступа на передней панели это повышает эффективность работы и удобство управления прибором.
| Модель | UPO1152HD | UPO1154HD | UPO1082HD | UPO1084HD |
|---|---|---|---|---|
| Аналоговая полоса пропускания | 150 МГц | 80 МГц | ||
| Расчетное время нарастания (от 10 до 90%, типичное значение) | ≤2,2 нс | ≤4 нс | ||
| Количество аналоговых каналов входа/выхода | 2 | 4 | 2 | 4 |
| Режим выборки | в реальном времени | |||
| Режим сбора данных | нормальный, детектор пиков, высокое разрешение, усреднение | |||
| Максимальная частота дискретизации | 1,25 Гвыб/с (один канал), 625 Мвыб/с (два канала), 312,5 Мвыб/с (четыре канала) | |||
| Average (усреднение) | после того как все каналы одновременно накопят N выборок, выполняется усреднение; количество усреднений (N) можно выбрать из значений 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 | |||
| Глубина памяти | авто (ограничение до 5 МБ), 25 кБ, 250 кБ, 500 кБ, 5 МБ, 50 МБ, 100 МБ | |||
| Максимальная скорость захвата осциллограмм | 100 000 осц/с (обычный режим), 500 000 осц/с (режим последовательной записи) | |||
| Последовательная дискретизация | максимум 500 000 кадров, минимум два интервала срабатывания < 2000 нс | |||
| Аппаратная запись и воспроизведение осциллограмм в реальном времени | 100 000 кадров | |||
| Дисплей | 7-дюймовый емкостный сенсорный HD-дисплей, разрешение 1024×600 | |||
| Габариты | 282 мм × 175 мм × 49 мм | |||
| Вес | 1,56 кг | |||
Загрузить руководство пользователя для UNI-T UPO1152HD (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
Вертикальное разрешение 12 бит означает 4096 уровней квантования вместо 256. Разница видна тогда, когда надо рассмотреть мелкую деталь на фоне большого размаха: пульсацию на шине питания, шум в контуре обратной связи, выброс на фронте. Для сравнения, <a href="{{p,926011}}">UPO1102</a> той же линейки имеет 8 бит, и там такая деталь попадает в один шаг квантования.
Максимум 1,25 Гвыб/с прибор даёт, когда задействован один канал. На двух каналах каждый получает 625 Мвыб/с, на четырёх 312,5 Мвыб/с. Распределение общего АЦП между каналами типично для этого класса, и при полосе 150 МГц двухканальный режим остаётся с достаточным запасом. Расчётное время нарастания составляет не более 2,2 нс.
Производитель считает шесть функций в одном корпусе, среди них анализатор спектра, цифровой вольтметр и частотомер, помимо собственно осциллографа. Расширенное БПФ до 1 МБ поддерживает настройку частоты, построение каскадной кривой и измерение маркерами, то есть спектр смотрит не формально. Результаты измерений показываются гистограммой и линейным графиком, а не только числом.
Разрядность и дискретизация у них одинаковые, 12 бит и 1,25 Гвыб/с на одном канале, а расходятся полоса и память. UPO1152HD даёт 150 МГц и глубину до 100 МБ, у <a href="{{p,915161}}">RIGOL DHO812</a> полоса 70 МГц. Для длинных записей и сигналов выше семидесяти мегагерц запас у модели UNI-T больше, а компактные габариты и сенсорный интерфейс есть у обоих.
Два пассивных щупа на 200 МГц, по одному на канал, плюс кабель питания и USB-кабель. Полоса щупов взята с запасом относительно самого прибора, поэтому они не сужают его 150 МГц. Дисплей семидюймовый, ёмкостный сенсорный, разрешение 1024×600, габариты 282 × 175 × 49 мм при весе 1,56 кг, то есть прибор занимает мало места на рабочем столе.
