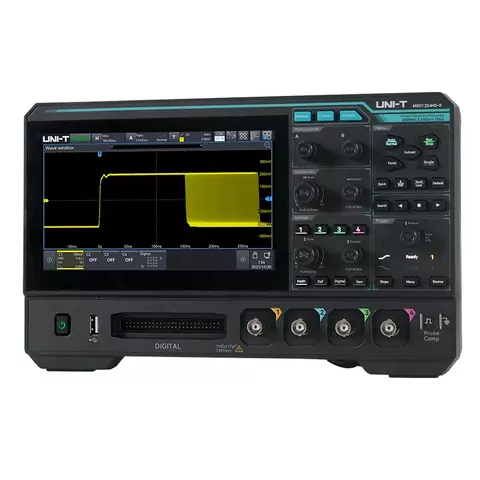

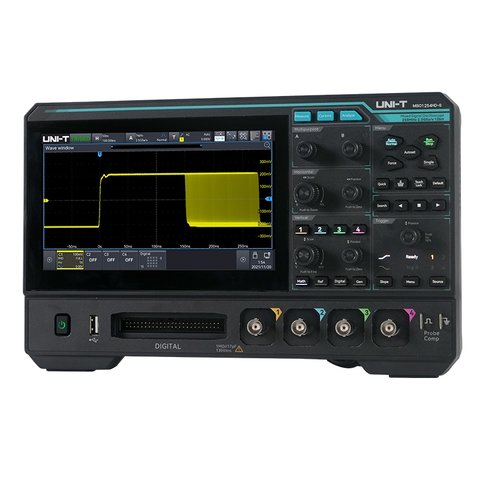

UNI-T MSO1254HD – это четырехканальный осциллограф высокого разрешения с полосой пропускания 250 МГц и частотой дискретизации до 2,5 ГВыб/с. Прибор оснащен 16 цифровыми каналами и глубокой памятью до 100 МБ. Благодаря технологии Ultra Phosphor 3.0 и 12-битному АЦП, осциллограф обеспечивает исключительную четкость сигнала с 256 уровнями градации интенсивности, а инновационная цифровая система запуска гарантирует высокую чувствительность триггера и минимальный уровень дрожания.
| Модель | MSO1254HD | MSO1154HD |
|---|---|---|
| Полоса пропускания | 250 МГц | 150 МГц |
| Количество аналоговых каналов | 4 | |
| Частота дискретизации в реальном времени | 2,5 Гвыб/с | |
| Максимальная глубина памяти | 100 МБ | |
| Скорость захвата осциллограмм | 1 000 000 осц/с | |
| Количество цифровых каналов | 16 | |
| Габариты (Ш×В×Г) | 282 мм × 175 мм × 49 мм | |
| Вес | 1,56 кг | |
Загрузить руководство пользователя для UNI-T MSO1254HD (англ.).
Загрузить технические данные UNI-T MSO1254HD (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Частота дискретизации |
|
За полосу пропускания. В общей таблице серии отличается одна строка: 250 МГц у MSO1254HD против 150 МГц у <a href="{{p,930556}}">цифровой осциллограф UNI-T MSO1154HD</a>. Частота дискретизации 2,5 Гвыб/с, память 100 МБ, четыре аналоговых и 16 цифровых каналов, скорость захвата 1 000 000 осц/с, габариты 282 мм × 175 мм × 49 мм и вес 1,56 кг у них одинаковы.
Четыре пассивных щупа с маркировкой 300 МГц/200 МГц, то есть по одному на канал и с запасом по полосе прибора. Запас нужен, ведь щуп с такой же полосой, как прибор, сузил бы тракт. В комплекте также кабель питания и USB2.0-кабель. Питание можно брать через Type-C, в том числе от повербанка, так что комплект позволяет выехать на объект без дополнительных покупок.
Рабочий диапазон частот от 0 до 1,25 ГГц, с улучшенным БПФ на 1 млн точек. Это шире полосы самого осциллографа, ведь спектральный анализ здесь работает с другим трактом. Прибор показывает не только форму сигнала, но и состав его гармоник, и для поиска источника помехи этого часто достаточно без отдельного анализатора.
Чем больше осциллограмм в секунду прибор рисует, тем выше вероятность увидеть редкий сбой. Миллион осциллограмм в секунду означает, что событие, случающееся раз на несколько тысяч периодов, попадёт на экран за секунды, а не за минуты. Работает это вместе с технологией Ultra Phosphor 3.0 и 256 уровнями градации интенсивности, которые показывают, какие участки встречаются чаще.
