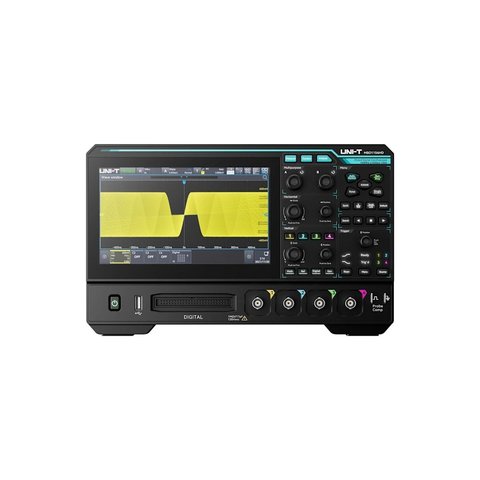

UNI-T MSO1154HD – это четырехканальный осциллограф высокого разрешения с полосой пропускания 150 МГц и частотой дискретизации до 2,5 ГВыб/с. Прибор оснащен 16 цифровыми каналами и глубокой памятью до 100 МБ. Благодаря технологии Ultra Phosphor 3.0 и 12-битному АЦП, осциллограф обеспечивает исключительную четкость сигнала с 256 уровнями градации интенсивности, а инновационная цифровая система запуска гарантирует высокую чувствительность триггера и минимальный уровень дрожания.
| Модель | MSO1254HD | MSO1154HD |
|---|---|---|
| Полоса пропускания | 250 МГц | 150 МГц |
| Количество аналоговых каналов | 4 | |
| Частота дискретизации в реальном времени | 2,5 Гвыб/с | |
| Максимальная глубина памяти | 100 МБ | |
| Скорость захвата осциллограмм | 1 000 000 осц/с | |
| Количество цифровых каналов | 16 | |
| Габариты (Ш×В×Г) | 282 мм × 175 мм × 49 мм | |
| Вес | 1,56 кг | |
Загрузить руководство пользователя для UNI-T MSO1154HD (англ.).
Загрузить технические данные UNI-T MSO1154HD (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Частота дискретизации |
|
Аппаратных разрядов здесь двенадцать, а остальные добавляются режимом ERES: прибор усредняет соседние выборки и получает ещё четыре бита, отсюда и цифра 16 бит в характеристиках. Работает это за счёт скорости, поэтому режим полезен на медленных и повторяющихся сигналах. Основа всё равно 12-битный АЦП и дискретизация до 2,5 ГВыб/с при глубокой памяти до 100 МБ.
Питание идёт через Type-C, и производитель прямо называет работу от повербанка среди возможностей. Для осциллографа это редкость: настольные приборы привязаны к розетке. Вместе с толщиной корпуса 4,9 см и весом 1,56 кг это даёт полноценный четырёхканальный прибор, который едет на объект. Кабель питания от сети тоже есть в комплекте.
Прибор объединяет осциллограф, логический анализатор, генератор сигналов, анализатор спектра, протокольный тестер, анализатор мощности, измеритель диаграмм Боде, частотомер и вольтметр. Смысл не в количестве, а в том, что все эти режимы работают с одним и тем же захваченным сигналом. Анализ мощности, например, охватывает качество электроэнергии, гармоники, пусковые токи, потери при переключении и область безопасной работы SOA.
Четыре аналоговых канала показывают форму, а 16 цифровых ловят логику шины и состояний. Вместе они дают одну временную ось для аналогового сигнала и цифрового обмена, и именно на ней видно, что сработало раньше. Декодирование здесь аппаратное для UART, I2C, SPI, CAN, CAN-FD, LIN и Audio. Старшая модель серии это <a href="{{p,930557}}">цифровой осциллограф UNI-T MSO1254HD</a> с полосой 250 МГц.
