Высоковольтный пассивный измерительный щуп для осциллографа RIGOL RP1300H

Код: 838536
Высоковольтный пассивный измерительный щуп для осциллографа RIGOL RP1300H
Все о товаре
Описание
Характеристики
14 020 ₴
Цена с НДС

Все о товаре

4 (1)
Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
Пассивный высоковольтный щуп, DC-300 МГц, коэффициент деления 100х, максимальное входное напряжение 2кВскз CAT (DC+AC) / 1,5 кВскз CATII (DC+AC), входной импеданс 100 МОм Читать далее
14 020 ₴
Цена с НДС
14 020 ₴
Цена с НДС

Описание

RIGOL RP1300H – это высоковольтный кабель с измерительным щупом в пластиковом корпусе с одной стороны и разъемом BNC (вилка) с другой стороны. Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.

Максимальные значения исследуемых сигналов DC+AC– до 2 кВ. Частотный диапазон исследуемых сигналов – до 300 МГц.

Особенности

  • Фиксированный коэффициент деления
  • Широкая полоса пропускания
  • Эргономичность, оптимальное соотношение цена/качество

Технические характеристики

Максимальное рабочее напряжение DC+AC: 2 кВ CAT I,
DC+AC: 1,5 кВ CAT II
Рабочий частотный диапазон DC ~ 300 МГц
Коэффициент деления 100:1
Время нарастания 1,2 нс
Входной импеданс 100 Ом
Входная емкость 5,5 пФ
Диапазон компенсации емкости 10 пФ ~ 35 пФ
Температурный коэффициент < 200 ppm/ºС
Точность AC: НД
DC: <1%
Полоса пропускания -3дБ 40 МГц
Диапазон рабочих температур 0 ~ 50ºС
Диапазон температур хранения -20 ~ 70ºС
Длина кабеля 1,35 м
Вес 93 г

Комплектация

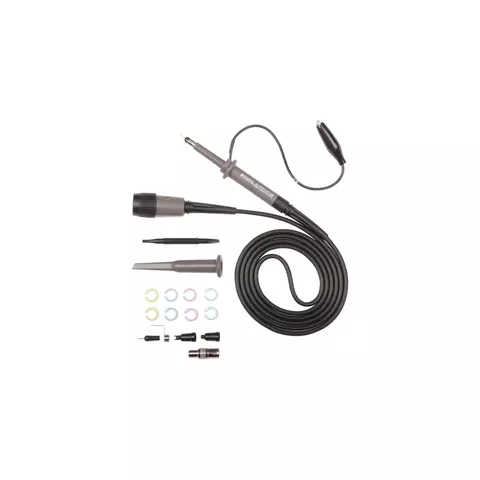

  • Высоковольтный пассивный измерительный щуп для осциллографа RIGOL RP1300H — 1 шт.
  • Наконечник щупа с зажимом в виде крючка — 1 шт.
  • Отвертка для регулировки компенсации — 1 шт.
  • Цветные маркировочные кольца — 8 шт.
  • Земляной провод с зажимом типа "крокодил" — 1 шт.
  • Защитная насадка — 1 шт.
  • Защищенный наконечник — 1 шт.
  • BNC-адаптер — 1 шт.

Совместимость

Вопросы и ответы

Как подготовить RP1300H к работе с осциллографом?
Щуп подключается ко входу осциллографа разъемом BNC, а в настройках канала стоит выставить коэффициент 100:1, чтобы на экране отображалось реальное напряжение. Затем компенсацию подгоняют под входную емкость осциллографа: диапазон регулировки от 10 пФ до 35 пФ, а отвертка для этого есть в комплекте. Земляной провод с зажимом «крокодил» подключают к общему проводу схемы, а цветные маркировочные кольца помогают не перепутать каналы. Длина кабеля 1,35 м, рабочая температура от 0 до 50ºС.
Какое напряжение выдерживает RP1300H в разных категориях?
Максимальное рабочее напряжение DC+AC 2 кВ в категории CAT I и 1,5 кВ в CAT II. Так что 2 кВ относятся к электронным схемам без прямой связи с сетью, а для цепей, подключенных к розетке, предел ниже. Коэффициент деления фиксированный, 100:1. Точность на постоянном токе лучше 1%, на переменном не нормирована. Входная емкость 5,5 пФ.
Что есть в комплекте RP1300H и с какими осциллографами он совместим?
В комплекте наконечник с зажимом-крючком, отвертка для регулировки компенсации, 8 цветных колец, кабель заземления с «крокодилом», защитная насадка, защищенный наконечник и BNC-адаптер. Диапазон компенсации от 10 пФ до 35 пФ. В карточке перечислены совместимые модели ATTEN, Hantek, RIGOL DS1052E и UNI-T UTD1102C. Длина кабеля 1,35 м, вес 93 г, рабочая температура от 0 до 50ºС.

Характеристики

Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов
  • RIGOL DS1052D
  • RIGOL DS1052E
  • RIGOL DS1052E
  • RIGOL DS1102CA
  • RIGOL DS1064B
  • RIGOL DS1102E
  • RIGOL DS1102D
  • RIGOL DS1104B
  • ATTEN ADS1022CL+
  • ATTEN ADS1022C
  • ATTEN ADS1042CM
  • ATTEN ADS1042CML
  • ATTEN ADS1062CM
  • ATTEN ADS1062CML
  • ATTEN ADS1102CAL+
  • ATTEN ADS1102CM
  • ATTEN ADS1102CML
  • Hantek DSO 2090
  • Hantek DSO1060
  • Hantek DSO2150
  • Hantek DSO2250
  • Hantek DSO8060
  • UNI-T UTDM 11025C (UT1025C)
  • UNI-T UTDM 11102C (UTD1102C)
  • UNI-T UTDM 12052CEL (UTD2052CEL)
  • UNI-T UTDM12052CL (UTD2052CL)
  • UNI-T UTDM 12102CEL (UTD2102CEL)
Полоса пропускания
  • 300 МГц
Макс. напряжение
  • 1500 В

Отзывы клиентов

Часто задаваемые вопросы

Как подготовить RP1300H к работе с осциллографом?

Щуп подключается ко входу осциллографа разъемом BNC, а в настройках канала стоит выставить коэффициент 100:1, чтобы на экране отображалось реальное напряжение. Затем компенсацию подгоняют под входную емкость осциллографа: диапазон регулировки от 10 пФ до 35 пФ, а отвертка для этого есть в комплекте. Земляной провод с зажимом «крокодил» подключают к общему проводу схемы, а цветные маркировочные кольца помогают не перепутать каналы. Длина кабеля 1,35 м, рабочая температура от 0 до 50ºС.

Какое напряжение выдерживает RP1300H в разных категориях?

Максимальное рабочее напряжение DC+AC 2 кВ в категории CAT I и 1,5 кВ в CAT II. Так что 2 кВ относятся к электронным схемам без прямой связи с сетью, а для цепей, подключенных к розетке, предел ниже. Коэффициент деления фиксированный, 100:1. Точность на постоянном токе лучше 1%, на переменном не нормирована. Входная емкость 5,5 пФ.

Что есть в комплекте RP1300H и с какими осциллографами он совместим?

В комплекте наконечник с зажимом-крючком, отвертка для регулировки компенсации, 8 цветных колец, кабель заземления с «крокодилом», защитная насадка, защищенный наконечник и BNC-адаптер. Диапазон компенсации от 10 пФ до 35 пФ. В карточке перечислены совместимые модели ATTEN, Hantek, RIGOL DS1052E и UNI-T UTD1102C. Длина кабеля 1,35 м, вес 93 г, рабочая температура от 0 до 50ºС.
