RIGOL DL3041 – это экономичная программируемая электронная нагрузка постоянного тока, по своим характеристикам не уступающая приборам более высокого класса. Удобный графический интерфейс с функцией построения графиков и поддержкой разных интерфейсов удаленного управления позволяют использовать прибор в любых условиях – от лабораторных до производственных. RIGOL DL3041 подходит для тестирования источников питания и аккумуляторов с настраиваемыми статическими, переходными и расширенными режимами работы.
| Напряжение | 0~200 В | |
| Ток | 0~70 А | |
| Максимальная мощность | 450 Вт | |
| Минимальное рабочее напряжение (DC) | 1,5 В при 70 А | |
| Режим постоянного тока | диапазон | 0~7 А / 0~70 А |
| программируемое разрешение | 1 мА | |
| программируемая точность | ±(0,05%+0,05% полной шкалы) | |
| температурный коэффициент | 100 ppm/°C | |
| Режим постоянного напряжения | диапазон | 0~25 В / 0~200 В |
| программируемое разрешение | 1 мВ / 5 мВ | |
| программируемая точность | ±(0,05%+0,025% полной шкалы) | |
| температурный коэффициент | 50 ppm/°C | |
| Режим постоянного сопротивления | диапазон | 0,08 Ом~15 Ом (0,0667 См~12,5 См) / 2 Ом~15 кОм (0,0000667 См~0,5 С) |
| программируемое разрешение | 2 мА/Вsense | |
| программируемая точность | ± (Vin / Rset × 0,2 %) + 0,2 % от максимального тока (IFS) | |
| Режим постоянной мощности | диапазон | 0~450 Вт |
| программируемое разрешение | 100 мВт | |
| Непрерывный режим | диапазон частот | 0,001 Гц~30 кГц |
| разрешение по частоте | 0,8% | |
| точность по частоте | ±0,5% | |
| диапазон скважности импульсов | 5%~95%, 1% | |
| Скорость нарастания тока | диапазон | 0,001 А/мкс~5 А/мкс |
| разрешение | 0,001 А/мкс | |
| точность | 5%+10 мкс | |
| Измеренный ток (обратное считывание тока) | диапазон | 0~70 А |
| разрешение | 0,1 мА | |
| точность | ±(0,05%+0,05% полной шкалы) | |
| температурный коэффициент | 50 ppm/°C | |
| Измеренное напряжение (обратное считывание напряжения) | диапазон | 0~200 В |
| разрешение | 0,1 мВ | |
| точность | ±(0,05%+0,02% полной шкалы) | |
| температурный коэффициент | 20 ppm/°C | |
| Измеренное сопротивление (обратное считывание сопротивления) | диапазон | 0,08 Ом ~ 15 кОм (0,0000667 См ~ 12,5 См) |
| разрешение | 2 мА/Вsense | |
| Измеренная мощность (обратное считывание мощности) | диапазон | 0~450 Вт |
| разрешение | 100 мВт | |
| Защитные функции | от перегрузки по току (OCP), от перенапряжения (OVP), от перегрузки по мощности (OPP), от перегрева (OTP), а также локальная/дистанционная защита от обратного напряжения (LRV/RRV) | |
| Стабильность (ток/напряжение) | ±(0,01%+10 мА) / ±(0,01%+10 мВ) | |
| Входное сопротивление | 350 кОм | |
| Дисплей | 4,3-дюймовый TFT-ЖК | |
| Интерфейсы | USB-устройство, USB-хост, LAN (опционально), RS232, цифровой ввод-вывод (опционально), GPIB (опционально) | |
| Питание | вход переменного тока (50 Гц~60 Гц) | 115 В переменного тока ±10%, 230 В переменного тока ±10% (макс.: 250 В переменного тока) |
| максимальная входная мощность | <30 ВА | |
| Габариты | 239 мм(Ш) × 157 мм(В) × 442 мм(Г) | |
| Вес | 7,80 кг | |
| Условия эксплуатации | способ охлаждения | вентилятор |
| рабочая температура | 0℃ ~40℃ | |
| температура хранения | -40℃ ~70℃ | |
| относительная влажность | 5%~80% (без конденсации) | |
| высота над уровнем моря | до 2000 м | |
Загрузить технические данные RIGOL DL3041 (англ.).
Загрузить руководство пользователя для RIGOL DL3041 (англ.).
| Мощность |
|
DL3041 имеет один канал на 200 В и 70 А с максимальной мощностью 450 Вт. Ток задаётся в диапазонах до 7 А и до 70 А с разрешением 1 мА, напряжение в диапазонах до 25 В и до 200 В. Минимальное рабочее напряжение составляет 1,5 В при 70 А, поэтому нагрузка подходит и для низковольтных источников с большим током.
Скорость нарастания тока DL3041 регулируется от 0,001 до 5 А/мкс с шагом 0,001 А/мкс. Это позволяет проверить, как источник питания реагирует на резкий скачок нагрузки. Динамический режим работает с частотой от 0,001 Гц до 30 кГц и скважностью от 5 до 95%. Есть три динамических режима: непрерывный, импульсный и переключаемый.

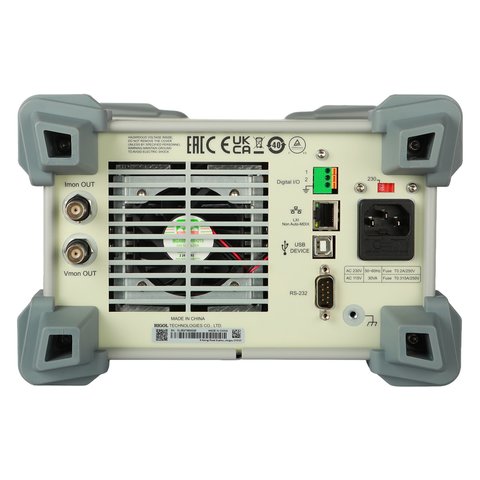

В особенностях указаны встроенные RS-232, USB и LAN, но в таблице LAN, цифровой вход-выход и GPIB обозначены как опции. Поэтому наличие LAN в базовой конфигурации стоит уточнить. GPIB подключается через модуль USB-GPIB. В комплекте есть кабель питания, предохранитель и защитная панель. Прибор весит 7,8 кг, охлаждается вентилятором и работает от 0 до 40 °C.
