Осциллографические щупы OWON P2060 (2 шт.)

Код: 911461
Осциллографические щупы OWON P2060 (2 шт.)
Все о товаре
Описание
Характеристики
423 ₴
Цена с НДС

Все о товаре

Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
Комплект из 2 осциллографических щупов с коэффициентом затухания 10:1 и 1:1, пропускной способностью 60 МГц, для измерения напряжения до 600 В Читать далее
423 ₴
Цена с НДС
423 ₴
Цена с НДС

Описание

OWON P2060 – это универсальный пассивный осциллографический щуп с двойным коэффициентом затухания и с пропускной способностью 60 МГц, который используется для подключения тестируемой схемы и входа осциллографа и полностью совместим с осциллографами всех производителей, оснащенными стандартным разъемом BNC.

Особенности

  • Коэффициент затухания можно переключать между 10:1 и 1:1 с помощью ползункового переключателя на ручке;
  • Безопасное измерение рабочего напряжения до 200 В при коэффициенте затухания 1:1 и до 600 В при коэффициенте затухания 10:1;
  • Отлитые под давлением заземляющие провода обеспечивают надежный контакт и увеличенный срок службы;
  • Высококачественный пластик, из которого изготовлена ручка, обеспечивает надежный захват во время работы и прочность конструкции;
  • Гладкая поверхность удобна в использовании;
  • Усовершенствованная технология сборки для повышенной производительности;
  • Совместимость с осциллографами Owon, Rigol, Siglent, Atten и других брендов.

Технические характеристики

Коэффициент деления 1:1 10:1
Полоса пропускания 60 МГц
Максимальное рабочее напряжение 200 В 600 В
Входное сопротивление 1 МОм 10 МОм
Входная емкость 70 – 120 пФ 14 – 18 пФ
Диапазон компенсации 8 – 35 пФ
Время нарастания фронта 5,8 нс
Тип разъема BNC
Рабочая температура от 0 до +50°C
Длина кабеля 110 см
Материал Пластик
Вес 53 г

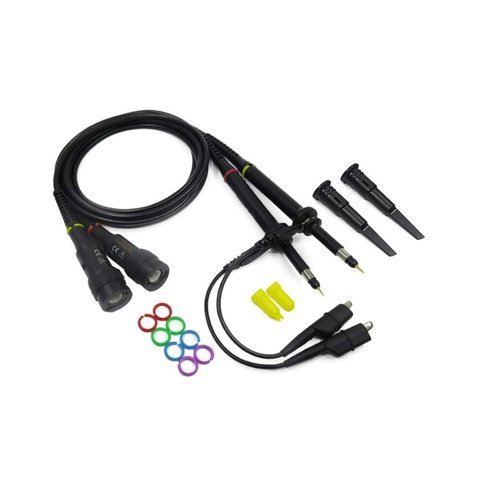

Комплектация

  • Осциллографический щуп OWON P2060 — 2 шт.
  • Защитная насадка — 2 шт.
  • Цветное маркерное кольцо — 4 шт.
  • Щуп заземления — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Что дает комплект из двух щупов OWON P2060 по сравнению с одним?
В коробке два щупа P2060, две защитные насадки, четыре цветных маркерных кольца, один щуп заземления и инструкция. Пара закрывает оба канала двухканального осциллографа одинаковыми щупами, а кольца позволяют быстро различить, какой щуп к какому каналу подключен. Характеристики щупа те же, что у отдельного щупа OWON P2060: 60 МГц, переключатель 10:1 и 1:1, кабель 110 см, разъем BNC.
Какое напряжение можно измерять щупом P2060?
В положении 1:1 рабочее напряжение до 200 В, в положении 10:1 до 600 В. Для сетевых измерений поэтому всегда используют 10:1. Входное сопротивление 1 МОм при 1:1 и 10 МОм при 10:1, а входная емкость от 70 до 120 пФ и от 14 до 18 пФ соответственно. Большая емкость в режиме 1:1 заметно нагружает схему, так что этот режим оставляют для малых сигналов низкой частоты.
Как подобрать компенсацию щупа P2060 под свой осциллограф?
Диапазон компенсации от 8 до 35 пФ, так что щуп согласуется с большинством осциллографов с входом 1 МОм, в том числе OWON, Rigol, Siglent и Atten. Компенсацию подстраивают на тестовом меандре осциллографа, пока фронты не станут прямоугольными без завала или выброса. Время нарастания фронта щупа 5,8 нс. Рабочая температура от 0 до +50°C, щуп весит 53 г, рукоятка из пластика.

Характеристики

Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов
  • OWON XDS3064E
  • OWON XDS3062A
  • RIGOL DS1054Z
  • RIGOL DS1052E
  • SIGLENT SDS1052DL
  • SIGLENT SDS1052DL+
  • UNI-T UTDM12052CL (UTD2052CL)
  • UNI-T UTDM 12042CE (UTD2042CE)
Полоса пропускания
  • 60 МГц
Макс. напряжение
  • 600 В

Отзывы клиентов

Часто задаваемые вопросы

Что дает комплект из двух щупов OWON P2060 по сравнению с одним?

В коробке два щупа P2060, две защитные насадки, четыре цветных маркерных кольца, один щуп заземления и инструкция. Пара закрывает оба канала двухканального осциллографа одинаковыми щупами, а кольца позволяют быстро различить, какой щуп к какому каналу подключен. Характеристики щупа те же, что у отдельного <a href="{{p,927553}}">щупа OWON P2060</a>: 60 МГц, переключатель 10:1 и 1:1, кабель 110 см, разъем BNC.

Какое напряжение можно измерять щупом P2060?

В положении 1:1 рабочее напряжение до 200 В, в положении 10:1 до 600 В. Для сетевых измерений поэтому всегда используют 10:1. Входное сопротивление 1 МОм при 1:1 и 10 МОм при 10:1, а входная емкость от 70 до 120 пФ и от 14 до 18 пФ соответственно. Большая емкость в режиме 1:1 заметно нагружает схему, так что этот режим оставляют для малых сигналов низкой частоты.

Как подобрать компенсацию щупа P2060 под свой осциллограф?

Диапазон компенсации от 8 до 35 пФ, так что щуп согласуется с большинством осциллографов с входом 1 МОм, в том числе OWON, Rigol, Siglent и Atten. Компенсацию подстраивают на тестовом меандре осциллографа, пока фронты не станут прямоугольными без завала или выброса. Время нарастания фронта щупа 5,8 нс. Рабочая температура от 0 до +50°C, щуп весит 53 г, рукоятка из пластика.
