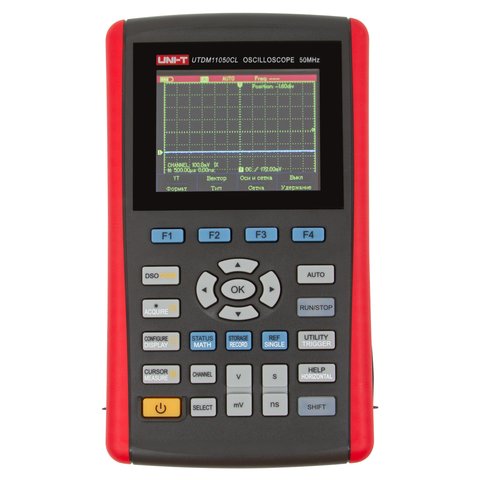

Портативный цифровой осциллограф UNI-T UTD1050CL

Код: 854593
Портативный цифровой осциллограф UNI-T UTD1050CL
Все о товаре
Описание
Характеристики
Видео
22 593 ₴
18 330 ₴
Цена с НДС

Все о товаре

Бестселлер
5 (1)
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
3 кг 110, 220 V
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Одноканальный легкий цифровой осциллограф/мультиметр с полосой пропускания 50 МГц, частотой семплирования 200 Мвыб./с и набором измерительных функций. Читать далее
22 593 ₴
18 330 ₴
Цена с НДС
22 593 ₴
18 330 ₴
Цена с НДС

Описание

UNI-T UTD1050CL – это легкий и портативный осциллограф с полосой пропускания 50 МГц и частотой семплирования 200 Мвыб./с. Портативный цифровой осциллограф UNI-T UTD1050CL также может использоваться в качестве мультиметра: измерять постоянное и переменное напряжение/ток, сопротивление, емкость, а также выполнять прозвонку цепи и тестирование диодов.

Особенности

  • 3.5-дюймовый цветной ЖК-дисплей (320 × 240)
  • Поддерживаемые типы запуска: Edge, Pulse, Video, Alternate
  • Измерительные функции мультиметра:
    • постоянные напряжение и питание
    • переменные напряжение и питание
    • сопротивление
    • емкость
    • прозвонка цепи
    • тестирование диодов

Статьи и обзоры

Осциллографы UNI-T на отечественном рынке

Видеообзор

Youtube video

Технические характеристики

Пропускная способность 50 МГц
Время нарастания ≤ 14 нс
Выборка в реальном времени 200 Мвыб./с
Вертикальное разрешение 5 мВ/дел ~ 20 В/дел
Длина памяти 12 kpts
Скорость сканирования 10 нс ~ 50 с/дел
Типы запуска Edge, Pulse, Video и Alternate
Мультиметр
Постоянное напряжение 400 мВ / 4 В / 40 В / 400 В: ±(1%+5)
Переменное напряжение 400 мВ / 4 В / 40 В / 400 В: ±(1,2%+5)
Постоянный ток 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(1,5%+5)
Переменный ток 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(5%+5)
Сопротивление 400 Ом / 4 КОм / 40 КОм / 400 КОм / 4 МОм / 40 МОм: ±(1,5%+5)
Емкость 51,2 нФ / 512 нФ / 5,12 мкФ / 51,2 мкФ / 100 мкФ: ±(3%+5)
Основные характеристики
Разрядность мультиметра 4000
Размер дислея 3,5 дюйма
Питание блок питания 220 В, 50 Гц
батарея 7,4 В, 3600 мАч
Габариты 199 × 118 × 49 мм
Вес 0,9 кг

Комплектация

  • Модуль цифрового осциллографа UNI-T UTD1050CL — 1 шт.
  • Пробник (1:1, 10:1) — 1 шт.
  • Щупы 10 A — 1 пара
  • Блок питания — 1 шт.
  • Кейс — 1 шт.
  • Кабель USB — 1 шт.
  • Инструкция по эксплуатации — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Что даёт полоса 50 МГц против 25 МГц при той же дискретизации?
Полоса 50 МГц и дискретизация 200 Мвыб/с дают всего четыре выборки на период верхней частоты, тогда как у модели на 25 МГц их восемь. Более широкая полоса здесь получена без запаса по дискретизации, и на верхних частотах форма сигнала будет приближённой. Для большинства сервисных задач это приемлемо, но для просмотра фронтов лучше работать в нижней части диапазона. Младшая модель серии это портативный цифровой осциллограф UNI-T UTD1025CL.
О чём говорит время нарастания 14 нс?
Это собственное время нарастания прибора: более быстрый фронт он просто не воспроизведёт, и на экране вы увидите характеристику осциллографа, а не сигнала. Четырнадцать наносекунд соответствуют полосе 50 МГц. Если фронты в схеме короче, нужен другой класс прибора. Глубина памяти здесь 12 кБ, вертикальная развёртка от 5 мВ/дел до 20 В/дел.
Какие токи меряет мультиметр UTD1050CL?
Диапазоны 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A, погрешность ±(1,5%+5) для постоянного тока и ±(5%+5) для переменного. Верхние 10 A требуют отдельных щупов, они есть в комплекте. Микроамперные диапазоны полезны для токов покоя и утечек, где обычный мультиметр уже не имеет разрешения. Сопротивление меряется до 40 МОм, ёмкость до 100 мкФ.
Можно ли UTD1050CL питать от сети?
Да, в комплекте есть блок питания на 220 В, 50 Гц, а встроенная батарея 7,4 В, 3600 мА/ч нужна для работы вне стола. Прямое подключение к сети снимает ограничение по времени работы, но лишает преимущества, ради которого портативный осциллограф и покупают: при измерениях в цепи под напряжением прибор на батарее не имеет связи с сетью. Вес прибора 0,9 кг.

Характеристики

Количество каналов
  • одноканальный
Полоса пропускания
  • 50 МГц
Тип
  • портативный
  • мультиметр
Частота дискретизации
  • 200 МВыб/с
Объем памяти
  • 12 кБ
Диагональ экрана
  • 3,5" TFT дисплей

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Что даёт полоса 50 МГц против 25 МГц при той же дискретизации?

Полоса 50 МГц и дискретизация 200 Мвыб/с дают всего четыре выборки на период верхней частоты, тогда как у модели на 25 МГц их восемь. Более широкая полоса здесь получена без запаса по дискретизации, и на верхних частотах форма сигнала будет приближённой. Для большинства сервисных задач это приемлемо, но для просмотра фронтов лучше работать в нижней части диапазона. Младшая модель серии это <a href="{{p,917829}}">портативный цифровой осциллограф UNI-T UTD1025CL</a>.

О чём говорит время нарастания 14 нс?

Это собственное время нарастания прибора: более быстрый фронт он просто не воспроизведёт, и на экране вы увидите характеристику осциллографа, а не сигнала. Четырнадцать наносекунд соответствуют полосе 50 МГц. Если фронты в схеме короче, нужен другой класс прибора. Глубина памяти здесь 12 кБ, вертикальная развёртка от 5 мВ/дел до 20 В/дел.

Какие токи меряет мультиметр UTD1050CL?

Диапазоны 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A, погрешность ±(1,5%+5) для постоянного тока и ±(5%+5) для переменного. Верхние 10 A требуют отдельных щупов, они есть в комплекте. Микроамперные диапазоны полезны для токов покоя и утечек, где <a href="{{pt,238}}">обычный мультиметр</a> уже не имеет разрешения. Сопротивление меряется до 40 МОм, ёмкость до 100 мкФ.

Можно ли UTD1050CL питать от сети?

Да, в комплекте есть блок питания на 220 В, 50 Гц, а встроенная батарея 7,4 В, 3600 мА/ч нужна для работы вне стола. Прямое подключение к сети снимает ограничение по времени работы, но лишает преимущества, ради которого портативный осциллограф и покупают: при измерениях в цепи под напряжением прибор на батарее не имеет связи с сетью. Вес прибора 0,9 кг.
