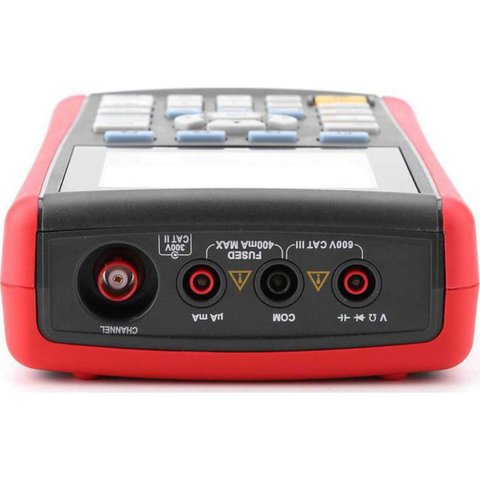

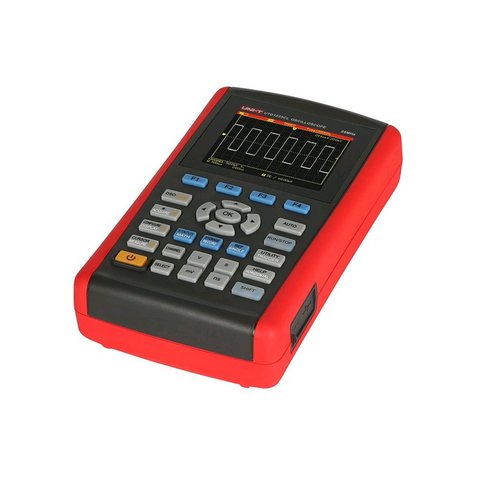

Портативный цифровой осциллограф UNI-T UTD1025CL

Код: 917829
Портативный цифровой осциллограф UNI-T UTD1025CL
Все о товаре
Описание
Характеристики
Видео
19 599 ₴
17 390 ₴
Цена с НДС

Все о товаре

Бестселлер
5 (1)
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
0.5 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Одноканальный легкий цифровой осциллограф/мультиметр с полосой пропускания 25 МГц, частотой семплирования 200 Мвыб/с и набором измерительных функций. Читать далее
19 599 ₴
17 390 ₴
Цена с НДС
19 599 ₴
17 390 ₴
Цена с НДС

Описание

UNI-T UTD1025CL – это легкий и портативный осциллограф с пропускной способностью 25 МГц и частотой семплирования 200 Мвыб./с. Портативный цифровой осциллограф UNI-T UTD1025CL также может использоваться в качестве мультиметра: измерять постоянное и переменное напряжение/ток, сопротивление, емкость, а также выполнять прозвонку цепи и тестирование диодов.

Особенности

  • 3.5-дюймовый цветной ЖК-дисплей (320 × 240)
  • Поддерживаемые типы запуска: Edge, Pulse, Video, Alternate
  • Измерительные функции:
    • постоянное напряжение и питание
    • переменное напряжение и питание
    • сопротивление
    • емкость
    • прозвонка цепи
    • тестирование диодов

Софт

Скачать программное обеспечение для цифрового осциллографа UNI-T UTD1025CL.

Инструкции

Скачать руководство пользователя для цифрового осциллографа UNI-T UTD1025CL

Статьи и обзоры

Осциллографы UNI-T на отечественном рынке

Видеообзор

Youtube video

Технические характеристики

Пропускная способность 25 МГц
Время нарастания ≤ 14 нс
Выборка в реальном времени 200 Мвыб./с
Вертикальное разрешение 5 мВ/дел ~ 20 В/дел
Длина памяти 12 кБ
Скорость сканирования 10 нс ~ 50 с/дел
Типы запуска Edge, Pulse, Video и Alternate
Мультиметр
Постоянное напряжение 400 мВ / 4 В / 40 В / 400 В: ±(1%+5)
Переменное напряжение 400 мВ / 4 В / 40 В / 400 В: ±(1,2%+5)
Постоянный ток 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(1,5%+5)
Переменный ток 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(5%+5)
Сопротивление 400 Ом / 4 КОм / 40 КОм / 400 КОм / 4 МОм / 40 МОм: ±(1,5%+5)
Емкость 51,2 нФ / 512 нФ / 5,12 мкФ / 51,2 мкФ / 100 мкФ: ±(3%+5)
Основные характеристики
Разрядность 4000
Размер дислея 3,5-дюйма
Питание блок питания 220 В, 50 Гц
батарея 7,4 В, 3600 мАч
Габариты 199 × 118 × 49 мм
Вес 0,9 кг

Комплектация

  • Модуль цифрового осциллографа UNI-T UTD1025CL (1 шт.)
  • Пробник (1:1, 10:1) (1 шт.)
  • Щупы 10 A (1 пара)
  • Блок питания (1 шт.)
  • Кейс (1 шт.)
  • Кабель USB (1 шт.)
  • Кабель питания (1 шт.)
  • Инструкция по эксплуатации (1 шт.)

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Что ограничивает глубина памяти 12 кБ?
Это главный предел портативного класса. Память определяет, сколько точек прибор удерживает за один захват, а значит, насколько длинный промежуток можно посмотреть без потери детализации. С 12 кБ при дискретизации 200 Мвыб/с полное окно выходит очень коротким, поэтому медленные процессы приходится смотреть на более грубой развёртке. Диапазон развёртки при этом широкий: 10 нс - 50 с/дел.
Насколько точен мультиметр в UTD1025CL?
Постоянное напряжение меряется с погрешностью ±(1%+5), переменное ±(1,2%+5), сопротивление ±(1,5%+5), ёмкость ±(3%+5), а разрядность 4000. Переменный ток имеет наибольшую погрешность, ±(5%+5), и это стоит помнить, ведь именно его чаще всего и меряют. Для сервисной работы цифры приемлемы, для метрологии нет. Диапазоны тока достигают 10 A.
Сколько UTD1025CL весит и от чего питается?
0,9 кг при габаритах 199 × 118 × 49 мм, питание от блока питания 220 В, 50 Гц или от батареи 7,4 В, 3600 мА/ч. Кейс входит в комплект, так что прибор действительно носят с собой. Полоса пропускания 25 МГц и дискретизация 200 Мвыб/с ставят его в класс сервисного инструмента для силовой и автомобильной электроники. Более широкую полосу имеет портативный цифровой осциллограф UNI-T UTD1050CL.
Какая самая медленная развёртка у UTD1025CL?
50 с/дел, а самая быстрая 10 нс/дел. Пятьдесят секунд на деление это уже почти регистратор: на экран помещается промежуток в несколько минут, и так смотрят заряд ёмкости или прогрев. Вертикальная развёртка работает в пределах 5 мВ/дел ~ 20 В/дел. Типы запуска базовые: Edge, Pulse, Video, Alternate, и этого хватает для большинства сервисных задач.

Характеристики

Количество каналов
  • одноканальный
Полоса пропускания
  • 25 МГц
Тип
  • портативный
  • мультиметр
Частота дискретизации
  • 200 МВыб/с
Объем памяти
  • 12 кБ
Диагональ экрана
  • 3,5" TFT дисплей

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Что ограничивает глубина памяти 12 кБ?

Это главный предел портативного класса. Память определяет, сколько точек прибор удерживает за один захват, а значит, насколько длинный промежуток можно посмотреть без потери детализации. С 12 кБ при дискретизации 200 Мвыб/с полное окно выходит очень коротким, поэтому медленные процессы приходится смотреть на более грубой развёртке. Диапазон развёртки при этом широкий: 10 нс - 50 с/дел.

Насколько точен мультиметр в UTD1025CL?

Постоянное напряжение меряется с погрешностью ±(1%+5), переменное ±(1,2%+5), сопротивление ±(1,5%+5), ёмкость ±(3%+5), а разрядность 4000. Переменный ток имеет наибольшую погрешность, ±(5%+5), и это стоит помнить, ведь именно его чаще всего и меряют. Для сервисной работы цифры приемлемы, для метрологии нет. Диапазоны тока достигают 10 A.

Сколько UTD1025CL весит и от чего питается?

0,9 кг при габаритах 199 × 118 × 49 мм, питание от блока питания 220 В, 50 Гц или от батареи 7,4 В, 3600 мА/ч. Кейс входит в комплект, так что прибор действительно носят с собой. Полоса пропускания 25 МГц и дискретизация 200 Мвыб/с ставят его в класс сервисного инструмента для силовой и автомобильной электроники. Более широкую полосу имеет <a href="{{p,854593}}">портативный цифровой осциллограф UNI-T UTD1050CL</a>.

Какая самая медленная развёртка у UTD1025CL?

50 с/дел, а самая быстрая 10 нс/дел. Пятьдесят секунд на деление это уже почти регистратор: на экран помещается промежуток в несколько минут, и так смотрят заряд ёмкости или прогрев. Вертикальная развёртка работает в пределах 5 мВ/дел ~ 20 В/дел. Типы запуска базовые: Edge, Pulse, Video, Alternate, и этого хватает для большинства сервисных задач.
