Генератор сигналов SIGLENT SDG1050

Код: 876390

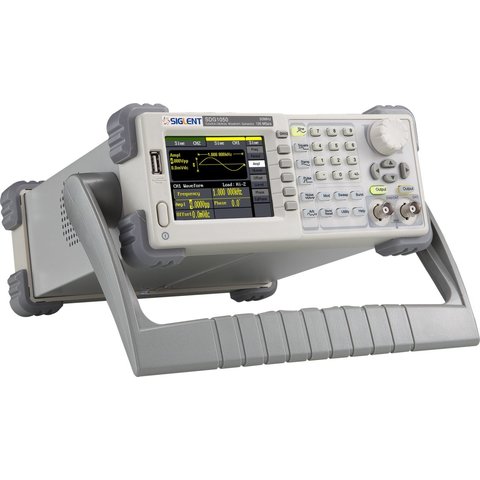

Генератор сигналов SIGLENT SDG1050
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
Снят с производства
Найти замену
Все о товаре
Оценить товар
5 кг Гарантия: 36 месяцев
Двухканальный генератор сигналов, с синусоидальной частотой до 50 МГц, частотой дискретизации 125 МВыб/с, глубиной памяти 16 кБ, и функциями модуляции: AM, FM, PM, FSK, ASK, PWM, Sweep, Burst. Читать далее
Снят с производства
Найти замену
Сравнить
Сравнить
Снят с производства
Найти замену

Вас также могут заинтересовать

Генератор сигналов SIGLENT SDG1062X
Бестселлер
В избранное
ID: 869148
Генератор сигналов SIGLENT SDG1062X
5 (1)
23275.60 ₴
19784.40 ₴
В избранное
В корзину
Двухканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 150 Мвыб/с, вертикальным разрешением 14 бит.
Наличие на складе:
  • Львов
ID: 869148 6 кг 110, 220
Двухканальный генератор сигналов, с выходной частотой 60 МГц, частотой дискретизации 320 МВыб/с, глубиной памяти 1 МБ, и функциями: AM, FM, PM, ASK, FSK, PWM, Sweep, Burst.
Наличие на складе:
  • Львов
ID: 890102 4 кг
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903397 1 кг
Описание

Серия SDG1000 генераторов сигналов - это новый член семейства измерительных приборов от компании SIGLENT: 3,5-дюймовый ЖК дисплей; английское меню; функция онлайн помощи; поддержка хранения данных, как на USB-накопителе, так и во внутренней памяти; менеджер файлов; специальные терминалы для ввода.

SIGLENT SDG1050 - это генератор сигналов обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов SIGLENT SDG1050 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.

Особенности

  • 9 стандартных форм сигнала:
    • синусоидальный
    • прямоугольный (меандр)
    • пилообразный
    • импульсный
    • ExRise
    • ExpFall
    • Sinc
    • шум
    • DC
  • Технология прямого цифрового синтеза (DDS)
  • Частота семплирования - 125 МВыб/с
  • Встроенный прецизионный счетчик частот
  • Связка каналов и функция дублирования
  • 14-битное вертикальное разрешение
  • Мощное ПО в комплекте
  • Поддержка удаленного управления

Технические характеристики

Стандартные формы сигнала
Сигналы Синусоидальный, Прямоугольный, Пилообразный, Имплульсный, Гауссовый шум
Произвольные сигналы
Синусоидальный 1 мкГц ~ 50 МГц
Прямоугольный 1 мкГц ~ 25 МГц
Имплульсный 500 мкГц ~ 5 МГц
Пилообразный 1 мкГц ~ 300 КГц
Гауссовый шум 50 МГц (-3 дБ)
Произвольные сигналы 1 мкГц ~ 5 МГц
Максимальная частота на выходе 50 МГц
Частота семплирования 125 МВыб/с
Модуляции AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада <12 нс
Выброс <5%
Рабочий цикл 1 мкГц ~ 10 МГц 20%~80%
10 МГц ~ 20 МГц 40% ~ 60%
20 МГц ~ 25 МГц 50%
Дрожание фазы 0,1% периода
Режим Pulse: характеристики импульсного сигнала
Длина импульса 1800 с, макс. 16 нс, мин. 8 нс разрешение
Выброс <5%
Дрожание фазы 8 нс
Режим Arb: характеристики произвольного сигнала
Глубина памяти 16 кБ
Вертикальное разрешение 14 бит
Частота дискретизации 125 МВыб/с
Минимальное время нарастания/спада 7 нс
Дрожание фазы (пик-пик) 8 нс (типично)
Величины на выходе
Амплитуда CH1 2 мВpp ~ 10 Вpp (50 Ом,≤10 МГц)
2 мВpp ~ 5 Вpp (50 Ом,>10 МГц)
4 мВpp ~ 20 Вpp (высокий импеданс,≤10 МГц)
4 мВpp ~ 10 Вpp (высокий импеданс, >10 МГц)
CH2 2 мВpp ~ 3 Вpp (50 Ом)
4 мВpp ~ 6 Вpp (высокий импеданс)
Точность амплитуды (синусоида 100 кГц) CH1 ±(0.3 дБ+1 мВpp от установленной величины)
CH2 ±(0.3 дБ+1 мВpp от установленной величины)
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц ±0.3 дБ
DC смещение
Диапазон CH1 ±5 В (50 Ом) ±10В (высокий импеданс)
CH2 ±1.5 В (50 Ом) ±3В (высокий импеданс)
Точность CH1 ±(|установка величины смещения|*1%+3 мВ)
CH2 ±(|установка величины смещения|*1%+3 мВ)
Амплитудная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный (2 мГц ~ 20 кГц)
Частотная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный (2 мГц ~ 20 кГц)
Фазовая модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный (2 мГц ~ 20 кГц)
Девиация фазы 0° до 360°
ASK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
PWM модуляция
Форма несущего сигнала импульсный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Свипирование
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный (кроме DC)
Тип Линейный / логарифмический
Направление вверх или вниз
Частота старт/стоп 1 мкГц до 100 МГц
Время свипирования 1 мс до 500 с
Источник Внутренний / внешний / ручной
Пакетный режим
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Частота несущего сигнала 2 МГц до 100 МГц
Тип Счетчик (1~50,000 периодов), бесконечный
Внутренний период 1 мкс до 500 с
Источник Внешний запуск
Источник запуска Внутренний / внешний / ручной
Общие характеристики
Диспелй 3,5-дюймовый ЖК-дисплей (320 × 240)

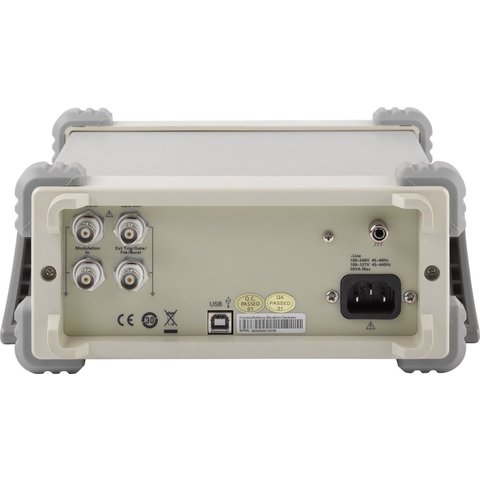

Интерфейсы USB-хост, USB, LAN (опционально)
Питания 100 В ~ 240 В (45 Гц ~ 66 Гц), САТII
Габариты 229 × 105 × 281 мм
Вес 3,4 кг

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDG1050 (англ.).

Видео

Youtube video

Комплектация

  • Генератор сигналов SIGLENT SDG1050 (1 шт.)
  • Кабель питания (1 шт.)
  • Кабель USB (1 шт.)

Дополнительные аксессуары

  • Кабель BNC
  • GPIB-USB и LAN интерфейсы
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
