Цифровой осциллограф FNIRSI 1014D, со встроенным генератором сигналов
Код: 902549
Цифровой осциллограф FNIRSI 1014D, со встроенным генератором сигналов
Все о товаре
Описание
Характеристики
Видео
8 924 ₴
Все о товаре
Видео
Видео
Видео
Видео
Видео
2.5 кг Гарантия: 6 месяцев
Двухканальный осциллограф с генератором сигналов. Полоса пропускания 100 МГц, частота дискретизации 1 Гвыб/с, память 240 кБ, 7-дюймовый TFT-дисплей 800×480. Читать далее
8 924 ₴
Вас также могут заинтересовать
Бестселлер
ID: 875029
Цифровой осциллограф OWON SDS1102
12 190 ₴
11 500 ₴
Настольный 2-канальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит.
Наличие на складе:
- Львов
ID: 875029 2 кг
Бестселлер
ID: 891797
Цифровой осциллограф SIGLENT SDS1102DL+
18 032 ₴
17 020 ₴
Настольный 2-канальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 500 Мвыб/с. Глубина памяти: 32 кБ. Интерфейс LAN.
Наличие на складе:
- Киев
ID: 891797 6 кг
Описание

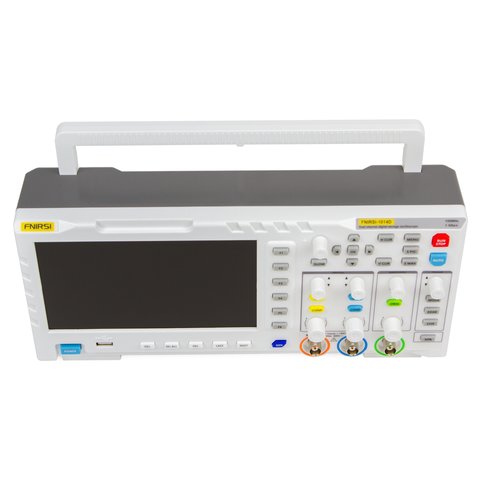

FNIRSI 1014D – это двухканальный осциллограф с полосой пропускания 100 МГц со встроенным генератором сигналов. Осциллограф отличается высокой частотой дискретизации в реальном времени 1 ГВыб/с, памятью 240 кБ, большим 7-дюймовым дисплеем с разрешением 800×480, расширенным набором функций для захвата, анализа и записи результатов. Прибор оборудован защитой от высокого напряжения, что обеспечивает безопасную работу с сигналами до 400 В без применения дополнительных делителей. Встроенный генератор обеспечивает генерацию четырнадцати предустановленных функций, разрешение по напряжению 8 бит, напряжение 5 Впик-пик. Для подключения к компьютеру, FNIRSI 1014D оснащен интерфейсом USB. Осциллограф предназначен для диагностики и настройки радио и электронной аппаратуры.
Особенности
- Компактный и функциональный осциллограф.
- Большой 7-дюймовый TFT-дисплей (800 × 480).
- Защита от высокого напряжения: встроенный модуль обеспечивает защиту до 400 В.
- Возможность сохранить до 1000 форм сигналов и до 1000 снимков экрана.
- Функция автоматического измерения.
- Функция Roll.
- Функция Лиссажу.
- Функция регулировки яркости экрана.
Технические характеристики
| Осциллограф | |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Память | 240 кБ |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развертки | 50 с/дел - 10 нс/дел |
| Вертикальная система | |
| Вертикальная развертка | 50 мВ/дел - 500 В/дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 5% |
| Точность частоты | ± 0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему/ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорные измерения | XY, триггер Y |
| Математические операции | FFT |
| Генератор сигналов | |
| Форма сигналов | 14 видов форм сигналов |
| Полоса пропускания | 10 МГц (синусоидальный сигнал), разрешение 1 Гц |
| Вертикальное разрешение | 14 бит |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 7 дюймов, 800 × 480 |
| Интерфейс | USB (5 В / 2 А) |
| Встроенная память | 1 Гб |
| Хранение формы волны | 1000 изображений + 1000 сигналов |
| Габариты | 310 мм × 145 мм × 70 мм |
| Вес нетто | 1500 г |
| Вес брутто | 1632 г |
Видео
Комплектация
- Цифровой осциллограф FNIRSI 1014D со встроенным генератором сигналов — 1 шт.
- Щупы для осциллографа — 2 шт
- USB-кабель — 1 шт
- Кабель питания — 1 шт
- Зажим BNC-крокодил — 1 шт
- Инструкция по эксплуатации — 1 шт
Осциллографы и работа с ними
Характеристики
| Диагональ экрана |
|
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Видео
Отзывы клиентов
Часто задаваемые вопросы
Что даёт встроенный генератор сигналов в FNIRSI 1014D?
Он делает из прибора автономный стенд: сигнал подаётся на схему и тут же наблюдается двумя каналами осциллографа, без отдельного генератора на столе. Для проверки усилителей, фильтров и датчиков этого достаточно, а в поле альтернативы вообще нет. Осциллографическая часть при этом та же: 100 МГц, 1 ГВыб/с, два канала, память 240 кБ, дисплей 7 дюймов с разрешением 800 × 480.
Почему точность напряжения FNIRSI 1014D составляет ±5%?
Это плата за универсальность: в корпусе рядом с измерительным трактом работает генератор, и взаимное влияние узлов даёт о себе знать. В модели без генератора сигналов, <a href="{{p,897750}}">FNIRSI 1013D</a>, та же схема даёт ±2%. Пяти процентов достаточно, чтобы увидеть просадку питания или искажённый фронт, но мало для сравнения двух близких амплитуд.
Сколько осциллограмм хранит FNIRSI 1014D?
До 1000 форм сигнала и до 1000 снимков экрана. Разница между ними существенная: форма сигнала сохраняется как данные и потом открывается в приборе для повторного анализа с курсорами, а снимок экрана это просто картинка для отчёта. Тысяча записей каждого типа закрывает длинную смену без выгрузки на компьютер. Есть также режим Roll и функция Лиссажу для сравнения фаз двух сигналов.
Какой дисплей у FNIRSI 1014D?

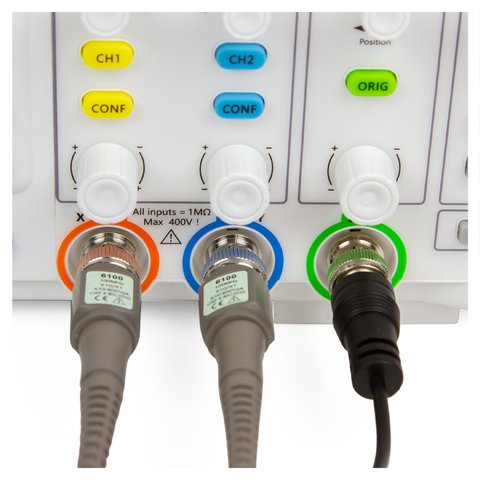

Семидюймовый TFT с разрешением 800 × 480 и регулировкой яркости. Для портативного прибора это большая площадь: на ней видно оба канала вместе с таблицей автоматических измерений, тогда как на двух-трёхдюймовых экранах приходится переключать вид. Встроенный модуль защищает вход до 400 В, максимальное входное напряжение 40 В с делителем 1× и 400 В с делителем 10×.
