| Аналоговые каналы |
4 + 1 внешн. |
| Полоса пропускания |
500 МГц |
| Частота дискретизации |
5 Гвыб/с на каждом канале |
| Макс. глубина памяти |
500 МБ (один канал)
250 МБ (два канала)
125 МБ (3 или 4 канала) |
| Запись осциллограмм (макс.) |
170 000 осц/с (обычный режим); 750 000 осц/с (режим последовательных измерений) |
| Вертикальное разрешение |
8 бит (до 16 бит в режиме Hi-Res) |
| Типы запуска |
Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial |
| Серийный запуск и тип декодирования |
стандарт: I2C, SPI, UART, CAN, LIN
опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование) |
| Автоматические измерения |
более 50 параметров |
| Математические операции |
4 индикации
БПФ 8 М точек, +, -, x, ÷, ∫dt, d/dt, √, тождество, отрицание, абсолютная величина, функция знака, ex, 10x, ln, lg, интерполяция, MaxHold, MinHold (поддержка редактора формул) |
| Инструменты анализа данных |

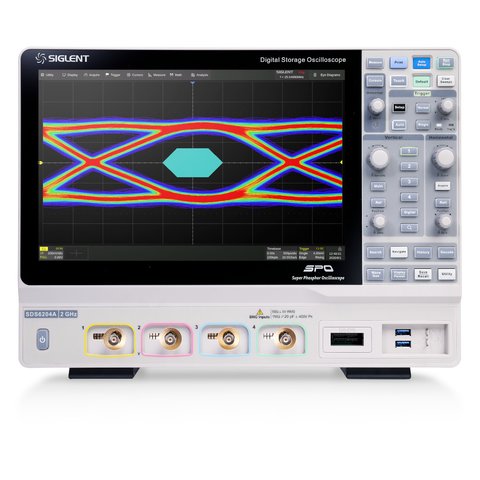

поиск, навигация, история, тест по маске, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде и анализ мощности, анализ глазковой диаграммы/джиттера |

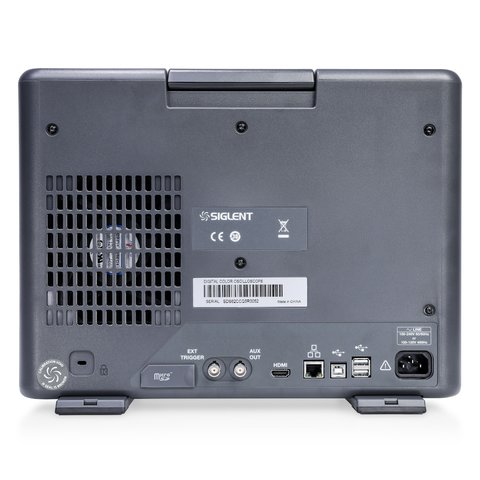

| Интерфейсы |
USB 3.0 Host (2 шт.), USB 2.0 Host (2 шт.), USB 2.0, LAN, micro SD, HDMI, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL) |

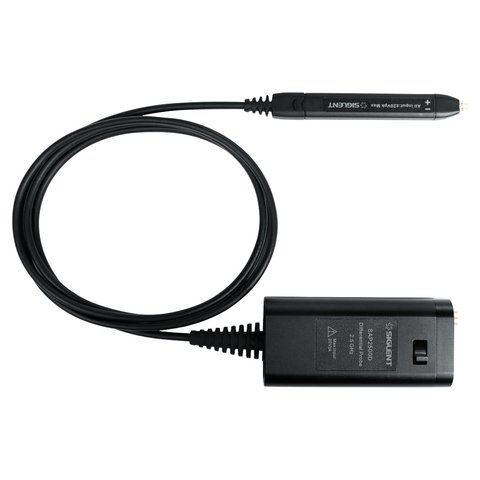

| Щупы |
SP3050A, 500 МГц, по одному пробнику на каждый канал |

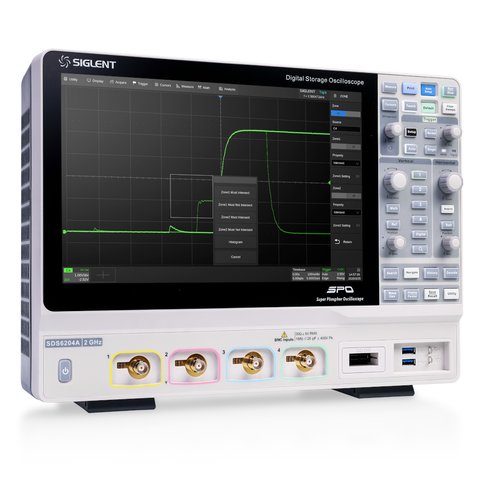

| Дисплей |
12.1" сенсорный TFT-ЖК-экран (1280×800) |
| Габариты |
379 мм × 288 мм ×159 мм |
| Вес |
нетто 5,5 кг, брутто 7,1 кг |
