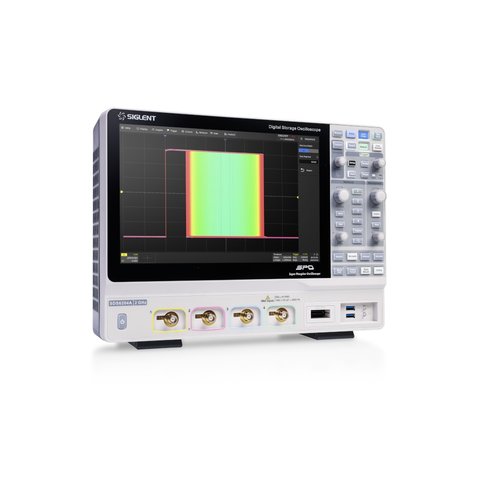

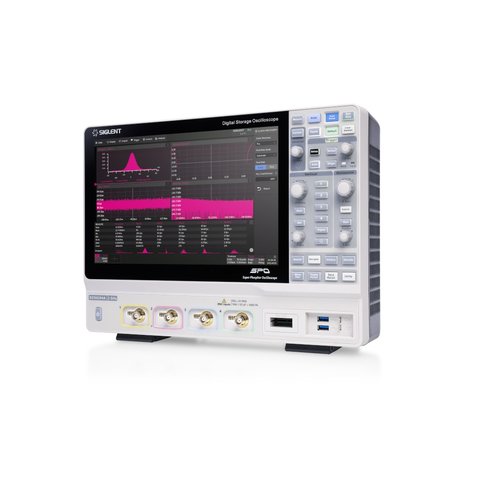

Цифровой осциллограф SIGLENT SDS6204A

Код: 907502
Цифровой осциллограф SIGLENT SDS6204A
Все о товаре
Описание
Характеристики
Видео
575 233 ₴
Цена с НДС

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
9 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
4-канальный цифровой фосфорный осциллограф с полосой пропускания 2 ГГц, частотой дискретизации 5 ГВыб/с, памятью 500 МБ и сенсорным ЖК-дисплеем 12,1". Читать далее
575 233 ₴
Цена с НДС
575 233 ₴
Цена с НДС

Описание

SIGLENT SDS6204A –  это четырехканальный цифровой осциллограф с полосой пропускания 2 ГГц, частотой дискретизации 5 Гвыб/сек, и стандартной глубиной памяти до 1 ГБ. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope) с максимальной скоростью захвата осциллограмм до 170 000 форм сигналов в секунду (нормальный режим, до 750 000 форм сигналов в секунду в режиме последовательных измерений), поддержкой 256 уровней градации интенсивности осциллограммы и режимом отображения цветовой температуры.

Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, в частности запуск по последовательной шине. Функции записи осциллограмм в историю, поиска и навигации, графика Боде, анализа мощности и глазковой диаграммы/джиттера позволяют захватывать, сохранять и анализировать расширенные записи сигналов.

SIGLENT SDS6204A также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.

Большой 12,1-дюймовый дисплей с емкостным сенсорным экраном поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой к наиболее часто используемым функциям может значительно повысить эффективность работы. Осциллограф также поддерживает управление мышью и внешней клавиатурой.

Особенности

  • 4 аналоговых канала, полоса пропускания 2 ГГц с частотой дискретизации 5 Гвыб/с на каждом канале.
  • Низкий уровень фонового шума, поддержка вертикальной шкалы от 0,5 мВ/дел до 10 В/дел.
  • Технология фосфорных осциллографов нового поколения (SPO):
    • скорость захвата осциллограмм до 170 000 осц/с (нормальный режим) и 750 000 осц/с (режим последовательных измерений);
    • поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
    • максимальная глубина памяти 500 МБ (один канал), 250 МБ (два канала), 125 МБ (3 или 4 канала);
    • цифровая система запуска.
  • Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay и Video (поддерживается HDTV), Zone Trigger (упрощает расширенный запуск).
  • Серийный запуск и тип декодирования (стандарт), поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester.
  • Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000), в зависимости от условий запуска, заданных пользователем.
  • Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс. кадров).
  • Автоматические измерения по более чем 50 параметрам, поддержка подсчета статистики с гистограммой, трэка, тренда, логических операций, математических операций, истории, относительных измерений.
  • 4 индикации математических операций (БПФ 8 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул.
  • Множество функций анализа данных: поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде, анализ мощности и анализ глазковой диаграммы/джиттера.
  • Высокоскоростное аппаратное усреднение, Eres (повышенное разрешение).
  • Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок.
  • 16 цифровых каналов (опция).
  • Встроенный генератор сигналов с частотой 25 МГц и несколькими предварительно настроенными сигналами.
  • Большой 12,1-дюймовый сенсорный TFT-дисплей с разрешением 1280×800; поддерживает мультитач-жесты.
  • Несколько интерфейсов: USB-хост, USB-устройство (USBTMC), LAN (VXI-11/Telnet/Socket), карту micro SD, Pass/Fail, Trigger Out, HDMI.
  • Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
  • Поддержка команд дистанционного управления SCPI.
  • Поддержка беспроводной мыши и клавиатуры.

Технические характеристики

Аналоговые каналы 4 + 1 внешн.
Полоса пропускания 2 ГГц
Частота дискретизации 5 Гвыб/с на каждом канале
Макс. глубина памяти 500 МБ (один канал)
250 МБ (два канала)
125 МБ (3 или 4 канала)
Запись осциллограмм (макс.) 170 000 осц/с (обычный режим); 750 000 осц/с (режим последовательных измерений)
Вертикальное разрешение 8 бит (до 16 бит в режиме Hi-Res)
Типы запуска Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
Серийный запуск и тип декодирования стандарт: I2C, SPI, UART, CAN, LIN
опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование)
Автоматические измерения более 50 параметров
Математические операции 4 индикации
БПФ 8 млн точек, +, -, x, ÷, ∫dt, d/dt, √, тождество, отрицание, абсолютная величина, функция знака, ex, 10x, ln, lg, интерполяция, MaxHold, MinHold (поддержка редактора формул)
Инструменты анализа данных поиск, навигация, история, тест по маске, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде и анализ мощности, анализ глазковой диаграммы/джиттера

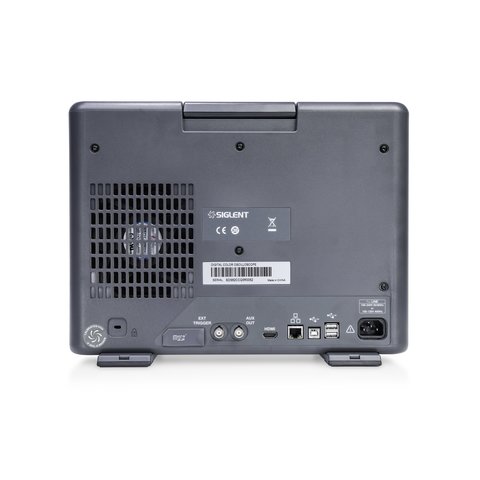

Интерфейсы USB 3.0 Host (2 шт.), USB 2.0 Host (2 шт.), USB 2.0, LAN, micro SD, HDMI, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL)
Щупы SP3050A, 500 МГц, по одному пробнику на каждый канал
Дисплей 12.1" сенсорный TFT-экран (1280×800)
Габариты 379 мм × 288 мм ×159 мм
Вес нетто 5,5 кг, брутто 7,1 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SDS6204A (англ.).

Дополнительные характеристики

PDF  Загрузить дополнительные характеристики для SIGLENT SDS6204A (англ.).

Комплектация

  • Цифровой осциллограф SIGLENT SDS6204A — 1 шт.
  • USB-кабель — 1 шт.
  • Пассивные щупы — 4 шт.
  • Беспроводная мышка — 1 шт.
  • Кабель питания — 1 шт.
  • Краткое руководство — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Как делится память SDS6204A между каналами?
Максимум 500 МБ на одном канале, 250 МБ на двух и 125 МБ на трех или четырех. Дискретизация при этом не делится: 5 Гвыб/с на каждом канале при полосе 2 ГГц. Сегментированная память разбивает запись на несколько сегментов, до 80 000, а в истории хранится до 80 тыс. кадров. Скорость захвата до 170 000 осц/с в обычном режиме и до 750 000 осц/с в последовательном.
Какое вертикальное разрешение у SDS6204A?
8 бит, в режиме Hi-Res до 16 бит. Повышенное разрешение достигается усреднением, поэтому сужает эффективную полосу, и для быстрых фронтов работает обычный 8-битный режим. Вертикальная шкала от 0,5 мВ/дел до 10 В/дел. Если нужны 12 бит аппаратно на высокой полосе, стоит смотреть на серию SDS7000, например цифровой осциллограф SIGLENT SDS7604A H12.
Подойдет ли SDS6204A для автоматической проверки плат на производственной линии?
Для этого в нем есть высокоскоростная аппаратная проверка масок и редактор Mask Editor, которым задают собственную маску допустимой формы сигнала. Результат проверки выводится на разъем Pass/Fail, так что осциллограф может сигнализировать о браке внешнему оборудованию. Управлять прибором можно командами SCPI через LAN или USB, а встроенный веб-сервер открывает управление в обычном браузере. Скорость захвата до 170 000 осц/с в обычном режиме помогает не пропустить единичный выход сигнала за пределы маски.

Характеристики

Количество каналов
  • четырехканальный
  • с 16-канальным логическим анализатором
Тип
  • настольный
  • смешанных сигналов
  • со встроенным генератором
  • сенсорный
  • фосфорный
Частота дискретизации
  • 5 Гвыб/с
Объем памяти
  • 500 МБ
Диагональ экрана
  • 12,1" TFT-дисплей
Полоса пропускания
  • 2 ГГц

Видео

Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Как делится память SDS6204A между каналами?

Максимум 500 МБ на одном канале, 250 МБ на двух и 125 МБ на трех или четырех. Дискретизация при этом не делится: 5 Гвыб/с на каждом канале при полосе 2 ГГц. Сегментированная память разбивает запись на несколько сегментов, до 80 000, а в истории хранится до 80 тыс. кадров. Скорость захвата до 170 000 осц/с в обычном режиме и до 750 000 осц/с в последовательном.

Какое вертикальное разрешение у SDS6204A?

8 бит, в режиме Hi-Res до 16 бит. Повышенное разрешение достигается усреднением, поэтому сужает эффективную полосу, и для быстрых фронтов работает обычный 8-битный режим. Вертикальная шкала от 0,5 мВ/дел до 10 В/дел. Если нужны 12 бит аппаратно на высокой полосе, стоит смотреть на серию SDS7000, например <a href="{{p,920921}}">цифровой осциллограф SIGLENT SDS7604A H12</a>.

Подойдет ли SDS6204A для автоматической проверки плат на производственной линии?

Для этого в нем есть высокоскоростная аппаратная проверка масок и редактор Mask Editor, которым задают собственную маску допустимой формы сигнала. Результат проверки выводится на разъем Pass/Fail, так что осциллограф может сигнализировать о браке внешнему оборудованию. Управлять прибором можно командами SCPI через LAN или USB, а встроенный веб-сервер открывает управление в обычном браузере. Скорость захвата до 170 000 осц/с в обычном режиме помогает не пропустить единичный выход сигнала за пределы маски.
