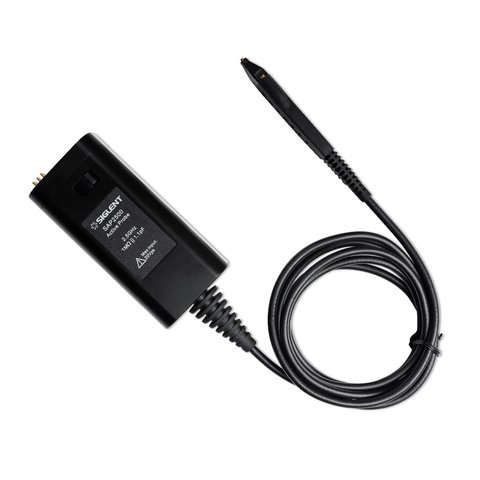

Активный измерительный щуп SIGLENT SAP2500 для осциллографа
Все о товаре
Описание
SIGLENT SAP2500 – это компактный активный измерительный щуп для осциллографов с высоким входным сопротивлением и низкой входной емкостью, что минимизирует нагрузку на цепь. Данная модель создана для работы с осциллографами SIGLENT серий SDS5000X и SDS6000A, оснащенными интерфейсом SAPBus. При подключении выходного разъема щупа к входному разъему осциллографа, осциллограф автоматически распознает щуп и гарантирует правильный контакт. С интерфейсом SAPBus, щуп SAP2500 станет неотъемлемой частью осциллографа. Передняя панель прибора используется для управления щупом, а сам прибор также служит источником его питания. Что избавляет от необходимости использования отдельного блока питания или батарей.
Особенности
- Полоса пропускания: >2.5 ГГц
- Входное сопротивление: 1 МОм
- Коэффициент затухания: 10X
- Низкая входная емкость
- Динамический диапазон ±8 В с возможностью смещения ±12 В
- Интерфейс SAPBus
Технические характеристики
| Полоса пропускания (только щуп) | >2,5 ГГц |
| Полоса пропускания (с осциллографом) | 2 ГГц |
| Входная емкость | 1,1 пФ |
| Входное сопротивление | 1 МОм |
| Диапазон смещения | ±12 В |
| Коэффициент затухания (DC) | ÷10 |
| Точность смещения | < 3% |
| Стабильность усиления постоянной составляющей | < 3% |
| Динамический диапазон входного сигнала | ±8 В |
| Максимальное входное напряжение (бездеструктивное) | 20 В |
| Длина кабеля | 130 см |
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SAP2500 (англ.).
Комплектация
- Прямой щуп — 5 шт.
- Пого-щуп — 5 шт.
- Адаптер L-In — 1 шт.
- Заземляющий зажим Z-Ground — 1 шт.
- Адаптер Y Lead — 1 шт.
- Щуп с прямым углом, провод 5 см — 1 шт.
- Щуп с прямым углом, провод 6 см — 1 шт.
- Щуп с прямым углом, провод 10 см — 1 шт.
- Щуп с прямым углом, провод 12 см — 1 шт.
- Зажимы для идентификации каналов (набор из 4 цветов) — 1 набор
Совместимость
- SIGLENT SDS5032X
- SIGLENT SDS5034X
- SIGLENT SDS5052X
- SIGLENT SDS5054X
- SIGLENT SDS5102X
- SIGLENT SDS5104X
- SIGLENT SDS6054A
- SIGLENT SDS6104A
- SIGLENT SDS6204A
