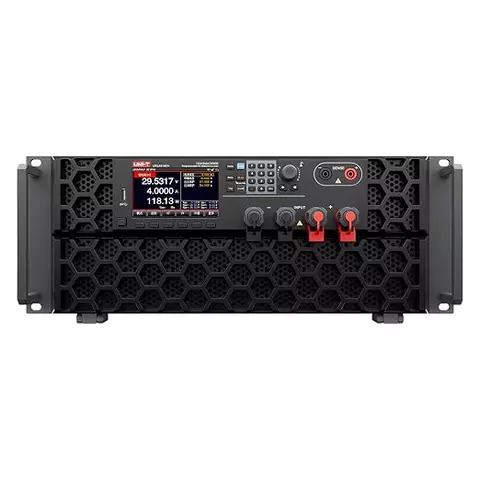

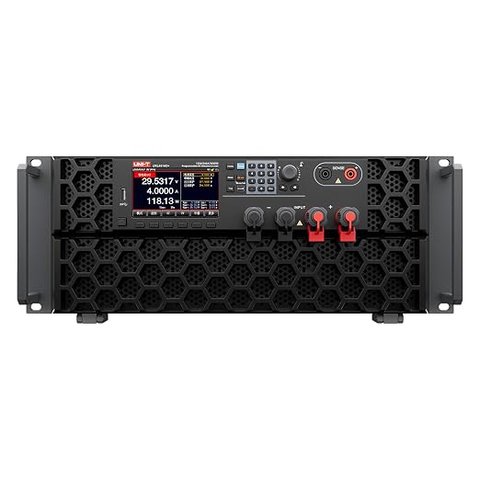

Нагрузка электронная программируемая UNI-T UTL8516C+

Код: 931811
Нагрузка электронная программируемая UNI-T UTL8516C+
Все о товаре
Описание
198 340 ₴
Цена с НДС

Все о товаре

Новинка
Товар в пути
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
Гарантия: 24 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
DC-нагрузка 3000 Вт: до 150 В/до 240 А, режимы CC/CV/CR/CP, динамический режим, измерение V/I/P, синхронная выборка до 500 кГц, интерфейс RS232 Читать далее
198 340 ₴
Цена с НДС
198 340 ₴
Цена с НДС

Описание

UNI-T UTL8516C+ – это интеллектуальная, экономичная электронная программируемая нагрузка постоянного тока мощностью 3000 Вт, оснащённая большим 4,3-дюймовым ЖК-дисплеем. Синхронизация частоты дискретизации достигает 500 кГц, также в приборе используется встроенное адаптивное отображение форм напряжения и тока и высокопроизводительная цифровая обработка сигналов (DSP), что особенно удобно для исследования переходных процессов, а также для многофункционального интеллектуального моделирования и анализа. Прибор поддерживает быстрые и наглядные программируемые автоматизированные режимы тестирования LIST, позволяющие гибко воспроизводить реальные условия нагрузки и удовлетворяющие большинство потребностей в разработке, наладке и тестировании электронных устройств.

Особенности

  • 4,3-дюймовый ЖК-дисплей, все результаты тестирования на одном экране
  • Синхронизация частоты дискретизации 500 кГц, стабильное разрешение
  • Динамический режим (DYNA) с частотой нагрузки до 50 кГц, прямое наблюдение формы тока и напряжения, измерение Vpp и Ipp
  • Реалистичное моделирование светодиодов (LED)
  • Базовые режимы: CC, CV, CR и CP
  • Поддержка теста OCP и теста максимальной мощности
  • Поддержка измерения времени (TIME)
  • Поддержка теста OVP
  • Поддержка интеллектуальной и программируемой автоматической проверки списка (LIST)

Применение

  • Автоматизированное использование: источники питания, зарядные устройства, драйверы, аккумуляторы
  • Применение в последовательном соединении: тестирование защиты по току, программируемый стабилизатор тока, амперметр 5½ разряда, измерение формы тока
  • Другие области применения: эмуляция светодиодной нагрузки, эмуляция аккумуляторной батареи, интеллектуальное и программное управление

Технические характеристики

Модель UTL8516B+ UTL8516C+
Дисплей ЖК, 4,3-дюймовый
Номинальные параметры (0~40℃) Входное напряжение 0~500 В 0~150 В
Входной ток 0~24 А 0~240 А 0~24 А 0~240 А
Входная мощность 3000 Вт 3000 Вт
Минимальное рабочее напряжение 2,8 В при 240 А 1,4 В при 240 А
Режим CV (постоянное напряжение) Диапазон 0~50 В 0~500 В 0~15 В 0~150 В
Разрешение 0,5 мВ 5 мВ 0,2 мВ 2 мВ
Точность ±(0,03% + 0,03% от полного диапазона) ±(0,03% + 0,03% от полного диапазона)
Режим CC (постоянный ток) Диапазон 0~24 А 0~240 А 0~24 А 0~240 А
Разрешение 1 мА 10 мА 1 мА 10 мА
Точность ± (0,05% + 0,05% от полного диапазона) ± (0,05% + 0,05% от полного диапазона)
Режим CR (постоянное сопротивление) Диапазон 0,05 Ом ~ 25 кОм 0,05 Ом ~ 25 кОм
Разрешение 16 бит 16 бит
Точность (0,1+0,08R)% (0,1+0,08R)%
Режим CP (постоянная мощность) Диапазон 3000 Вт 3000 Вт
Разрешение 16 бит 16 бит
Точность ± (0,1% + 0,1% от полного диапазона) ± (0,1% + 0,1% от полного диапазона)
Динамический режим T1 и T2 10 мкс ~ 50 с 10 мкс ~ 50 с
Точность 1 мкс±20 ppm 1 мкс±20 ppm
Скорость нарастания/спада 4,8 А/мс~24 А/мкс 4,8 А/мс~24 А/мкс
Минимальное время нарастания 2 мкс 2 мкс
Измерение напряжения (CC/CP) Диапазон 0~50 В 0~500 В 0~15 В 0~150 В
Разрешение 0,01 мВ 1 мВ 0,01 мВ 1 мВ
Точность ±(0,03% + 0,03% от полного диапазона) ±(0,03% + 0,03% от полного диапазона)
Измерение напряжения (CV/CR) Диапазон 0~500 В 0~150 В
Разрешение 1 мВ 1 мВ
Точность ±(0,03% + 0,03% от полного диапазона) ±(0,03% + 0,03% от полного диапазона)
Измерение тока Диапазон 0~24 А 0~240 А 0~24 А 0~240 А
Разрешение 1 мА 10 мА 1 мА 10 мА
Точность ±(0,05% + 0,05% от полного диапазона) ±(0,05% + 0,05% от полного диапазона)
Измерение мощности Диапазон 3000 Вт 3000 Вт
Разрешение 10 мВт 10 мВт
Точность ± (0,1% + 0,1% от полной шкалы) ± (0,1% + 0,1% от полной шкалы)
Защита от превышения мощности ≥3300 Вт ≥3300 Вт
Защита от перегрузки по току ≥26,4 А ≥264 А ≥26,4 А ≥264 А
Защита от перенапряжения ≥550 В ≥165 В
Защита от перегрева ≥85 ℃ ≥85 ℃
Короткое замыкание Ток (CC) ≤26,4 А ≤264 А ≤26,4 А ≤264 А
Напряжение (CV) 0 В 0 В 0 В 0 В
Сопротивление (CR) <50 мОм <50 мОм
Отображение пульсаций √
Запись формы сигнала √
Режимы тестирования CC, CV, CR, CP, динамический, OVP, TIME, OCP, CR-LED, батарея, автоматический список, короткое замыкание, воздействие нагрузки, комбинированный, LIST
Входное сопротивление 1 МОм 300 кОм
Предохранитель 2A (110 В)/1A (220 В) 2A (110 В)/1A (220 В)
Интерфейс связи RS232
Протокол SCPI
ПО для сбора данных √
Питание 110 В / 220 В
Частота 50/60 Гц
Габариты 426 мм × 178,2 мм × 487,9 мм
Вес 30,6 кг

Руководство пользователя

PDF   Загрузить руководство пользователя для UNI-T UTL8516C+ (англ.).

Комплектация

  • Электронная программируемая нагрузка UNI-T UTL8516C+ — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель RS232 — 1 шт.
  • Запасной предохранитель — 2 шт.
  • Сертификат калибровки — 1 шт.

Вопросы и ответы

Почему UTL8516C+ подходит для низковольтных батарей и ячеек?
Минимальное рабочее напряжение UTL8516C+ 1,4 В при 240 А, то есть он держит большой ток там, где версии на 500 В нужно 2,8 В. Нижний диапазон CV 0~15 В имеет разрешение 0,2 мВ. Среди режимов тестирования есть батарея, короткое замыкание и автоматический список LIST. Мощность 3000 Вт, верхний предел напряжения 0~150 В.
Какие защиты срабатывают в UTL8516C+?
Защита от превышения мощности ≥3300 Вт, от перегрузки по току ≥26,4 А на малом диапазоне и ≥264 А на большом, от перенапряжения ≥165 В и от перегрева ≥85 ℃. В режиме короткого замыкания ток ограничивается ≤264 А, сопротивление в режиме CR менее 50 мОм. Отдельно прибор выполняет тесты OCP и OVP для проверки защиты самого источника питания.
Через что UTL8516C+ подключается к ПК для сбора данных?
Через RS232 с протоколом SCPI, кабель RS232 есть в комплекте. Для сбора данных есть ПО, а сам прибор показывает пульсации и записывает форму сигнала. В комплекте также кабель питания, два запасных предохранителя и сертификат калибровки. Питается от 110 В / 220 В, 50/60 Гц. Другие модели этого класса собраны в разделе нагрузки электронные программируемые.
