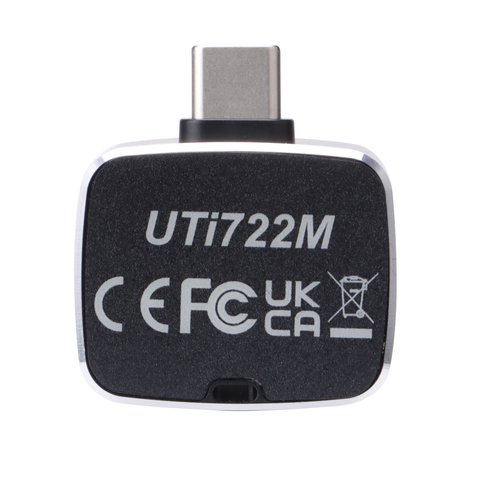

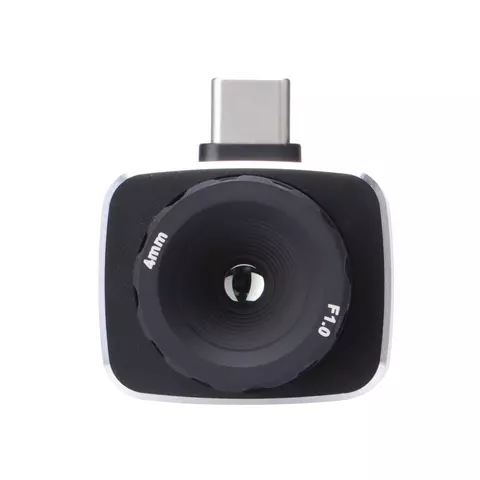

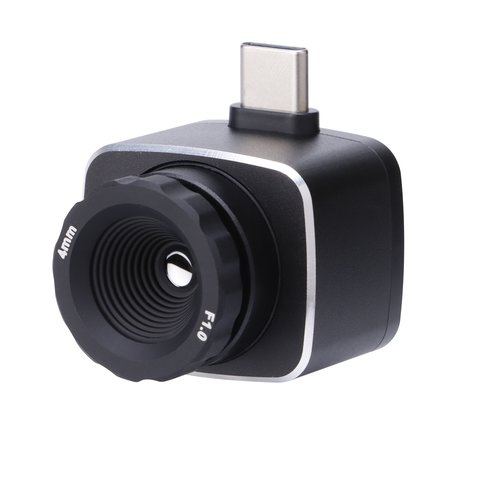

Тепловизионный модуль для смартфонов на базе ОС Android UNI-T UTi722M

Код: 928808
Тепловизионный модуль для смартфонов на базе ОС Android UNI-T UTi722M
Все о товаре
Описание
Характеристики
27 636 ₴
Цена с НДС

Все о товаре

Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
USB-модуль с объективом размером 21,5 мм с фокусным расстоянием 4,0 мм, ИК разрешение 256×192, поле обзора (FOV) 44,92° (Г) × 33,42° (В), с практичными функциями промышленного тепловизора Читать далее
27 636 ₴
Цена с НДС
27 636 ₴
Цена с НДС

Описание

UNI-T UTi722M — это компактный, портативный, профессиональный тепловизионный модуль с регулируемым объективом 4,0 мм и диапазоном измерения температур от -20°C до 450°C, предназначенный для использования на смартфонах на базе ОС Android. Благодаря мобильному приложению модуль фактически превращает смартфон в промышленный тепловизор с практическими функциями профессионального прибора.

Модуль предназначен прежде всего для выявления и устранения неисправностей систем отопления, вентиляции и кондиционирования воздуха, а также источников тепла и скрытых проблем в зданиях.

Особенности

  • Ручная фокусировка
  • Мгновенное подключение и готовность к работе (Plug & Play) после установки мобильного приложения «Thermal Mobile»
  • Экранный анализатор
  • Сигнализация высокой/низкой температуры
  • Функция видеозаписи

Технические характеристики

  Модель
UTi721M UTi722M
Рабочие характеристики
ИК разрешение 256×192
Поле обзора (FOV) 56.0°×42.2° 44.92°×33.42°
Термочувствительность (NETD) ≤50 мК при 25°C
Пространственное разрешение (IFOV) 3,8 мрад 3,0 мрад
Частота смены кадров ≤25 Гц
Спектральный диапазон 8 ~ 14 мкм
Размер пикселя 12 мкм
Фокусное расстояние объектива 3,2 мм 4 мм
Размер объектива   21,5 мм
Диапазон измерения температуры -20°C ~ 550°C -20°C ~ 450°C
Температурная шкала Низкий коэффициент усиления: -20°C ~ 150°C
Высокий коэффициент усиления: 0°C ~ 550°C
Точность Промышленное применение: ±2°C или ±2%, высшее из 2 значений (0°C ~ 550°C) Промышленное применение: ±2°C или ±2%, высшее из 2 значений (0°C ~ 450°C)
Повышенная температура кожи: ±0,5°C (30°C ~ 40°C) Повышенная температура кожи: ±0,5°C (30°C ~ 40°C)
Излучающая способность 0,01 ~ 1,00, регулируемая (по умолчанию 0,95)
Функции
Цветовые палитры 7 (White Hot, Lava, Ironbow, Black Hot, Red Hot, Rainbow, Rainbow HC)
Режимы отображения Тепловизионное, совмещение инфракрасного и визуального изображения (Fusion), Картинка в картинке (PIP)
Экранный анализатор 3 точки / 3 линии / 3 прямоугольника
Изотерма   Авто / Низкая температура / Высокая температура / Интервал / Ручной режим
Физические характеристики
USB Type-C
Защита от падения 1 м
Формат хранения изображений/видео JPEG, MP4
Рабочая температура -10°C ~ 50°C
Температура хранения -20°C ~ 60°C
Габариты 33 × 28,2 × 11,3 мм 29,5 × 24,5 × 29,5 мм
Вес 12 г 30 г

Загрузки

Технические данные

PDF  Скачать технические данные тепловизионного модуля для смартфонов на базе ОС Android UNI-T UTi722M (англ.)

Руководство пользователя

PDF  Скачать руководство пользователя тепловизионного модуля для смартфонов на базе ОС Android UNI-T UTi722M (англ.)

Комплектация

  • Тепловизионный модуль для смартфонов на базе ОС Android UNI-T UTi722M — 1 шт.
  • Кабель USB Type-C — 1 шт.

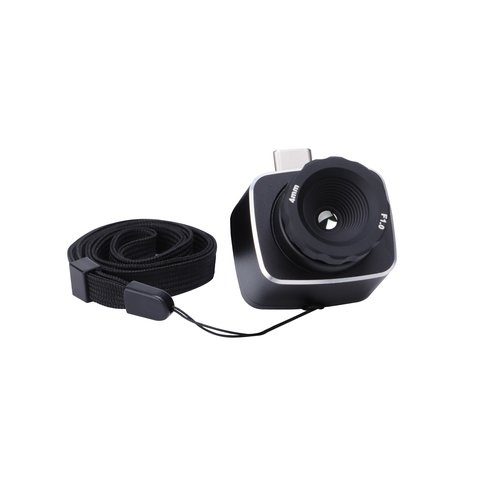

  • Наручный ремешок — 1 шт.
  • Тканевый чехол — 1 шт.
  • Салфетка для очистки — 1 шт.

Вопросы и ответы

UTi722M или UTi721M для работы со смартфоном?
Оба имеют матрицу 256×192 и NETD ≤50 мК. UTi722M с объективом 4 мм дает поле 44.92°×33.42° и IFOV 3,0 мрад, то есть чуть детальнее на расстоянии, но измеряет до 450°C. тепловизор UNI-T UTi721M с объективом 3,2 мм шире видит и измеряет до 550°C. UTi722M весит 30 г, UTi721M 12 г. Точность в промышленном режиме у обоих ±2°C или ±2%.
Что дает функция изотермы в UTi722M?
Изотерма выделяет на тепловом изображении участки, температура которых попадает в заданные пределы, так что холодные мостики в стене или перегретые элементы вентиляции сразу видны на фоне остального кадра. В модуле есть режимы Авто, Низкая температура, Высокая температура, Интервал и Ручной. Дополняет ее сигнализация высокой и низкой температуры, а для корректных показаний на разных материалах излучательная способность регулируется от 0,01 до 1,00 (по умолчанию 0,95). Найденное место можно снять в JPEG или записать видео в MP4.
Как UTi722M подключается к смартфону?
Через USB Type-C к смартфону на Android. После установки приложения «Thermal Mobile» модуль работает по принципу Plug & Play. Приложение показывает тепловое изображение, совмещение с камерой телефона (Fusion) и картинку в картинке, сохраняет JPEG и MP4. Экранный анализатор на 3 точки, 3 линии и 3 прямоугольника, защита от падения с 1 м.

Характеристики

Минимальная температура
  • от -20 °C
Частота обновления
  • 25 Гц
Максимальная температура
  • до 450 °C

Отзывы клиентов

Часто задаваемые вопросы

UTi722M или UTi721M для работы со смартфоном?

Оба имеют матрицу 256×192 и NETD ≤50 мК. UTi722M с объективом 4 мм дает поле 44.92°×33.42° и IFOV 3,0 мрад, то есть чуть детальнее на расстоянии, но измеряет до 450°C. <a href="{{p,928809}}">тепловизор UNI-T UTi721M</a> с объективом 3,2 мм шире видит и измеряет до 550°C. UTi722M весит 30 г, UTi721M 12 г. Точность в промышленном режиме у обоих ±2°C или ±2%.

Что дает функция изотермы в UTi722M?

Изотерма выделяет на тепловом изображении участки, температура которых попадает в заданные пределы, так что холодные мостики в стене или перегретые элементы вентиляции сразу видны на фоне остального кадра. В модуле есть режимы Авто, Низкая температура, Высокая температура, Интервал и Ручной. Дополняет ее сигнализация высокой и низкой температуры, а для корректных показаний на разных материалах излучательная способность регулируется от 0,01 до 1,00 (по умолчанию 0,95). Найденное место можно снять в JPEG или записать видео в MP4.

Как UTi722M подключается к смартфону?

Через USB Type-C к смартфону на Android. После установки приложения «Thermal Mobile» модуль работает по принципу Plug & Play. Приложение показывает тепловое изображение, совмещение с камерой телефона (Fusion) и картинку в картинке, сохраняет JPEG и MP4. Экранный анализатор на 3 точки, 3 линии и 3 прямоугольника, защита от падения с 1 м.
