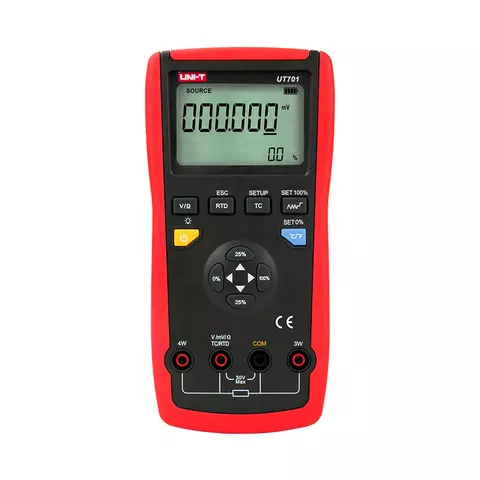

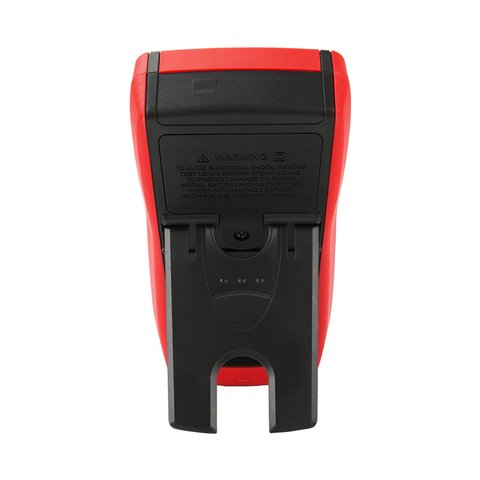

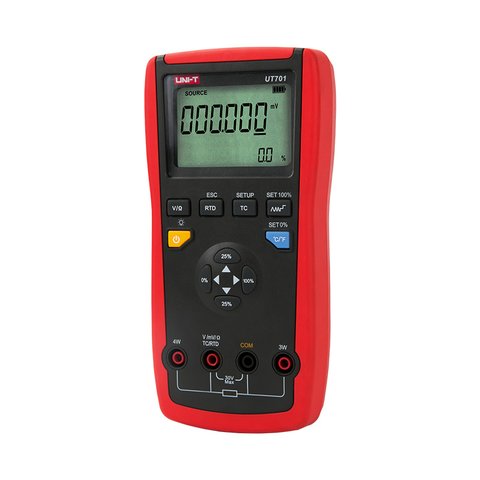

UNI-T UT701 – это одноканальный калибратор температуры, поддерживающий 10 типов термопар, 4 типа термосопротивлений, а также функцию вывода напряжения и сопротивления. UT701 – это профессиональное и удобное решение для калибровки и ремонта различных приборов для измерения температуры. Простое управление, выбор шага и режим плавного изменения сигнала обеспечивают эффективную и точную работу. Прибор оснащен подсветкой дисплея, функцией автоматического отключения, прочным двухцветным корпусом, выполненным методом литья под давлением, и выдерживает падение с высоты 1 м.
| Источник сигнала | |||
|---|---|---|---|
| Функция | Диапазон | Точность | |
| Постоянное напряжение | 100,000 мВ | ±(0,05%＋3) | |
| 1000,0 мВ | ±(0,05%＋3) | ||
| Сопротивление | 500,0 Ом | ±(0,05%+2) | |
| 5000 Ом | ±(0,05%+2) | ||
| Тип термопары | J | -20~1200℃ (-328~2192℉) | ±0,7℃ |
| K | -200~1370℃ (-328~2498℉) | ±1℃ | |
| T | -200~400℃ (-328~752℉) | ±0,8℃ | |
| E | -200~950℃ (-328~1742℉) | ±0,7℃ | |
| R | -20~1750℃ (-4~3182℉) | ±1,4℃ | |
| S | -20~1750℃ (-4~3182℉) | ±1,5℃ | |
| B | 600~1800℃ (1112~3272℉) | ±1,4℃ | |
| N | -200~0~1300℃ (-328~2372℉) | ±0,9℃ | |
| Wre325 | 0~2000℃ (32~3632℉) | ±1,8℃ | |
| Wre526 | 0~2300℃ (32~4172℉) | ±1,8℃ | |
| Тип термосопротивления (RTD) | Pt10 | -200~850℃ (-328~1562℉) | ±(0,5%+6℃) |
| Pt100 | ±(0,05%+0,6℃) | ||
| Cu50 | -50~150℃ (-58~302℉) | ±(0,05%+0,6℃) | |
| Cu100 | ±(0,05%+0,6℃) | ||
| Особенности | |||
| Функции нарастания | источник сигнала: напряжение, сопротивление, температура | ||
| типы нарастаний: медленный, быстрый, ступенчатый (25%) | |||
| Ступенчатые функции | источник сигнала: напряжение, сопротивление, температура | ||
| типы ступеней: 25% от диапазона, 100% от диапазона | |||
| Общие характеристики | |||
| Питание | батарея 9 В (6F22) | ||
| Дисплей | 63 мм × 40 мм | ||
| Габариты | 96 мм × 193 мм × 47 мм | ||
| Вес | 410 г | ||
Загрузить руководство пользователя для UNI-T UT701 (англ.).
Прибор, который не мерит температуру, а изображает из себя датчик: выдает на вход прибора точно такой сигнал, какой дала бы термопара или термосопротивление при заданной температуре. Так проверяют показания регулятора или регистратора, не нагревая ничего в действительности. UT701 делает это с погрешностью выходного сигнала до ±0,05% и имеет шестиразрядный дисплей.
Десять: J, K, T, E, R, S, B, N, Wre325 и еще один тип, плюс четыре типа термосопротивлений. Погрешность эмуляции зависит от типа — от ±0,7 °C для J и E до ±1,8 °C для Wre325, что соответствует разной чувствительности самих термопар. Диапазоны тоже разные: тип K охватывает от -200 до 1370 °C, тип B начинается аж с 600 °C.
Термопара выдает напряжение, пропорциональное разнице температур между рабочим и холодным спаем, а не абсолютной температуре. Поэтому прибор должен знать температуру собственных клемм и учесть ее — иначе показания поплывут вместе с температурой в помещении. В UT701 эта компенсация автоматическая и высокоточная, и именно она делает эмуляцию термопар достоверной.
Чтобы проверить линейность прибора, который калибруют: сигнал медленно проходит весь диапазон, а вы следите, не появится ли ступенька или излом в показаниях. Ручная и автоматическая пошаговая настройка дополняет этот режим для проверки в отдельных точках. Прибор также выдает постоянное напряжение до 1000 мВ и сопротивление до 5000 Ом с погрешностью ±(0,05%+2).
