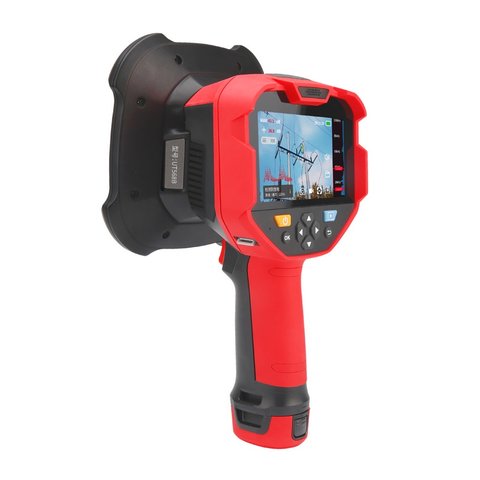

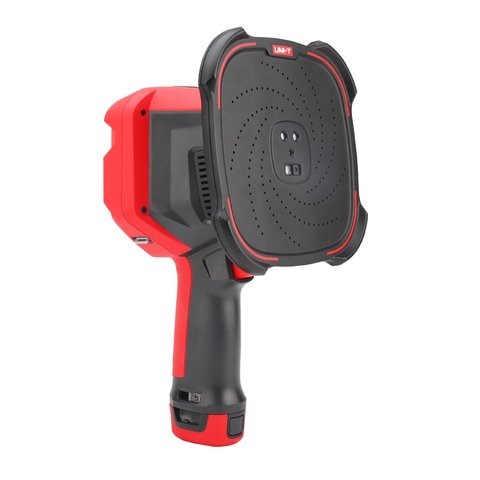

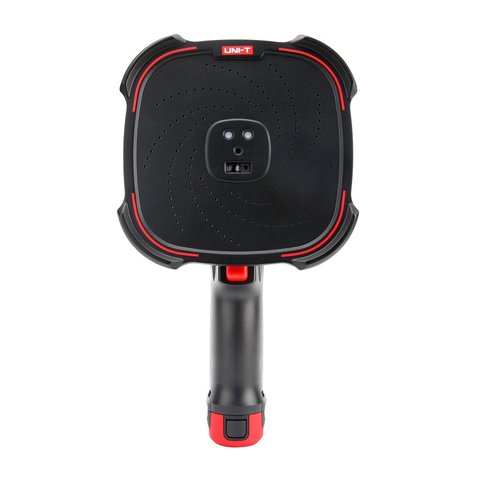

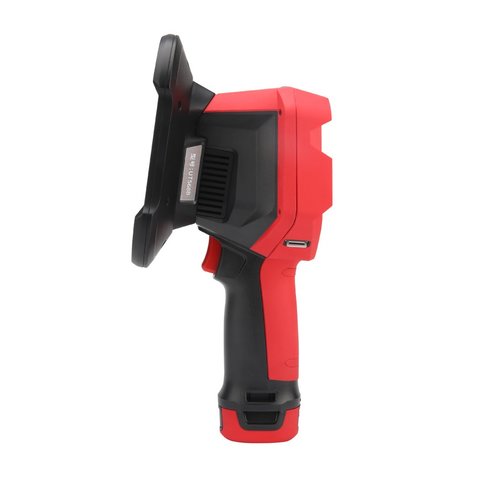

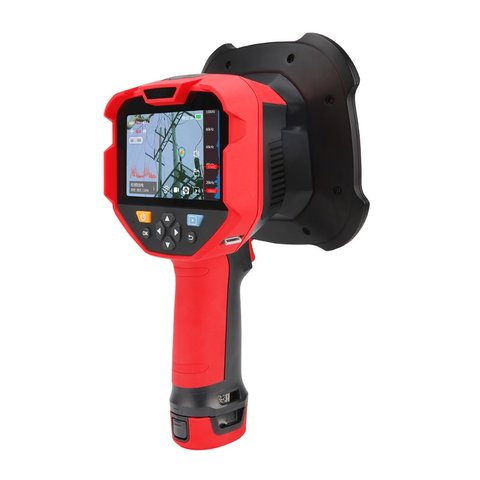

Устройство акустической визуализации UNI-T UT568B

Код: 919542
Устройство акустической визуализации UNI-T UT568B
Все о товаре
Описание
Видео
373 650 ₴
329 000 ₴
Цена с НДС

Все о товаре

4.5 (2)
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
2.5 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Расстояние измерения: 0,3 – 150 м. Поле обзора: 60° (Г) × 40° (В). Частота обновления: 25 кадров/с. Диапазон частот: 2 – 100 кГц. 138-канальный цифровой MEMS микрофон. Читать далее
373 650 ₴
329 000 ₴
Цена с НДС
373 650 ₴
329 000 ₴
Цена с НДС

Описание

UNI-T UT568B – это мощный и простой в управлении акустический визуализатор, оснащенный цифровой камерой с разрешением 13 МП, ЖК дисплеем с диагональю 4,3 дюйма и 138-канальным цифровым микрофоном MEMS. Устройство работает на основе технологии сканирующей многоточечной акустической визуализации. В UNI-T UT568B используется технология формирования акустического луча с помощью микрофонной решетки для получения данных о распространении источников звука и генерации видео и изображений в реальном времени с помощью HD камеры, что позволяет быстро выявить возможные утечки газа под давлением и утечки вакуума на промышленных объектах, а также потенциальные места возникновения частичных разрядов в энергосистемах. Благодаря прочной конструкции акустический визуализатор подходит для использования в сложных и переменчивых условиях эксплуатации.

Особенности

  • Технология многоточечной акустической визуализации с помощью многомерного сканирования;
  • 138-канальный цифровой MEMS-микрофон;
  • Радиус проведения измерений от 0,3 м до 150 м;
  • Встроенный лазерный дальномер до 30 м;
  • Регулируемая частота 2 - 100 кГц;
  • 4,3-дюймовый сенсорный дисплей;
  • Функция фильтрации помех;
  • Диаграмма разрешенных по фазе частичных разрядов (PRPD) для определения типа частичного разряда;
  • Простота управления и наличие ряда вариантов записи (фотосъемка, видеосъемка, сохранение на карту памяти);
  • Дополнительная подсветка;
  • Профессиональное программное обеспечение для анализа (для ПК и в приложении);
  • Съемный перезаряжаемый литий-ионный аккумулятор

Технические характеристики

Технические данные
Тип микрофона 138-канальный цифровой MEMS-микрофон
Площадь микрофонной решетки ок. 150 мм
Чувствительность микрофона -26 дБФС при 1 кГц
Чувствительность к звуковому давлению Нижняя граница: <20 дБ
Верхняя граница: >120 дБ
Отношение сигнал/шум (SNR) 64 дБ при 1 кГц
Частота 2 ~ 100 кГц
Частота дискретизации звука 200 кГц
Минимальная скорость утечки >0,15 м/с (0,5 МПа, 0,5 м), >0,2 м/с (0,5 МПа, 1 м)
Дистанция измерения 0,3 ~ 150 м
Частота обновления акустического изображения 25 кадров/с
Поле обзора акустического изображения 60° по горизонтали × 40° по вертикали
Дисплей 4,3 дюйма, сенсорный
Разрешение цифровой камеры 13 МП
Функциональные данные
Типы фиксируемых разрядов Коронный, дуговой, поверхностный
Режим отображения Одинарный, множественный, голограмма
Регулировка порога детектирования Фильтрация фонового шума
Аннотации Голосовые, текстовые
Общие данные
Интерфейс USB Type C
Хранение данных SD-карта на 128 ГБ
Формат изображения JPG
Формат видео MP4
Формат аудио WAV
Беспроводное подключение Wi-Fi, Bluetooth
Размеры 163 × 286 × 140 мм
Вес 1,35 кг

Видео

Youtube video

Комплектация

  • Устройство акустической визуализации UNI-T UT568B — 1 шт.

Вопросы и ответы

Зачем 138 микрофонов в одном приборе?
Решётка из многих микрофонов позволяет определить направление на источник звука по разнице времени прихода сигнала, и чем больше каналов, тем чётче акустическая картина. Здесь это 138-канальный цифровой MEMS-микрофон на решётке площадью около 150 мм с частотой дискретизации звука 200 кГц. Поле обзора акустического изображения 60° по горизонтали × 40° по вертикали.
Что показывает диаграмма PRPD?
Это диаграмма частичных разрядов, распределённых по фазе напряжения сети. По её форме определяют тип разряда, и прибор различает коронный, дуговой и поверхностный. Для высоковольтного оборудования это и есть диагноз: коронный разряд и поверхностный говорят о разных причинах и требуют разных действий. Чувствительность к звуковому давлению начинается ниже 20 дБ.
Зачем акустическому визуализатору лазерный дальномер?
Встроенный дальномер до 30 м даёт расстояние до объекта, а без него нельзя пересчитать уровень звука в масштаб утечки: тот же сигнал с пяти и с двадцати метров означает разную интенсивность. Расстояние измерения самого прибора 0,3 ~ 150 м. Рядом работает регулируемая частота 2 - 100 кГц и фильтрация фонового шума.
Какую наименьшую утечку видит UT568B?
Минимальная скорость утечки более 0,15 м/с при давлении 0,5 МПа с расстояния 0,5 м и более 0,2 м/с при том же давлении с одного метра. Чувствительность падает с расстоянием, и мелкую утечку ищут вблизи. Камера здесь 13 МП, дисплей 4,3 дюйма сенсорный, данные пишутся на SD-карту на 128 ГБ, есть голосовые и текстовые аннотации.

Видео

Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Зачем 138 микрофонов в одном приборе?

Решётка из многих микрофонов позволяет определить направление на источник звука по разнице времени прихода сигнала, и чем больше каналов, тем чётче акустическая картина. Здесь это 138-канальный цифровой MEMS-микрофон на решётке площадью около 150 мм с частотой дискретизации звука 200 кГц. Поле обзора акустического изображения 60° по горизонтали × 40° по вертикали.

Что показывает диаграмма PRPD?

Это диаграмма частичных разрядов, распределённых по фазе напряжения сети. По её форме определяют тип разряда, и прибор различает коронный, дуговой и поверхностный. Для высоковольтного оборудования это и есть диагноз: коронный разряд и поверхностный говорят о разных причинах и требуют разных действий. Чувствительность к звуковому давлению начинается ниже 20 дБ.

Зачем акустическому визуализатору лазерный дальномер?

Встроенный дальномер до 30 м даёт расстояние до объекта, а без него нельзя пересчитать уровень звука в масштаб утечки: тот же сигнал с пяти и с двадцати метров означает разную интенсивность. Расстояние измерения самого прибора 0,3 ~ 150 м. Рядом работает регулируемая частота 2 - 100 кГц и фильтрация фонового шума.

Какую наименьшую утечку видит UT568B?

Минимальная скорость утечки более 0,15 м/с при давлении 0,5 МПа с расстояния 0,5 м и более 0,2 м/с при том же давлении с одного метра. Чувствительность падает с расстоянием, и мелкую утечку ищут вблизи. Камера здесь 13 МП, дисплей 4,3 дюйма сенсорный, данные пишутся на SD-карту на 128 ГБ, есть голосовые и текстовые аннотации.
