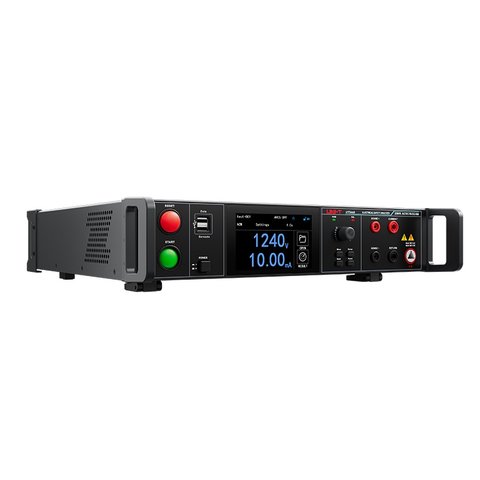

UNI-T UT5430 – это пробойная установка, выполняющая сразу пять функций: испытание на выдерживаемое переменное напряжение (ACW), испытание на выдерживаемое постоянное напряжение (DCW), измерение сопротивления изоляции (IR), проверку непрерывности цепи (GC) и диагностику обрывов/короткого замыкания (OSC). Модель поддерживает максимальный выход переменного тока 5 кВ / 40 мА (испытательная мощность 200 ВА) с точностью установки напряжения 1%, что полностью соответствует требованиям к профессиональным испытаниям на пробой.

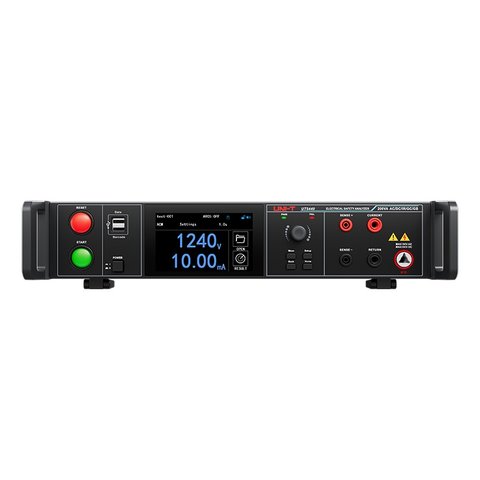

Для повышения удобства эксплуатации прибор оснащен 5-дюймовым мультисенсорным дисплеем и поддерживает подключение сканера штрих-кодов, что обеспечивает более эффективную и простую работу. Наличие полного набора интерфейсов позволяет легко интегрировать анализатор в автоматизированные измерительные системы, требующие высокого уровня безопасности и надежности в самых разных сферах применения.
| Модель | Тест на переменное напряжение | Тест на постоянное напряжение | Сопротивление изоляции | Проверка целостности заземления | Проверка целостности цепи | Проверка на обрыв (Open)/короткое замыкание (Short) |
| UT5430 | √ | √ | √ | - | √ | √ |
| UT5440 | √ | √ | √ | √ | √ | √ |
| UT5451 | 500 ВА* | √ | √ | - | √ | √ |
| UT5452 | 500 ВА* | √ | √ | √ | √ | √ |
*Выдерживаемое напряжение: 500 ВА; ток короткого замыкания: >200 мА
| Номинальный выход | 5 кВ/40 мА | |||
| Диапазон | Разрешение | Точность | ||
|---|---|---|---|---|
| Выходное переменное напряжение | от 0 до 5000 В | 1 В | ±(1% × заданное значение + 5 В) | |
| Измерение переменного напряжения | от 0,000 до 5,000 кВ | 0,001 кВ | ±(1% × показание + 5 В) | |
| Выходная частота | 50/60 Гц ± 0,1%, задается пользователем | |||
| Выходной сигнал | инусоидальный, уровень искажений: < 2% (при выходном напряжении ≥ 0,5 кВ, в условиях отсутствия нагрузки или чисто активной нагрузки) | |||
| Диапазон регулировки выходного сигнала | ±(1% × заданное значение + 5 В), от холостого хода до полной нагрузки | |||
| Суммарный ток Верхний/нижний предел (единица измерения: мА) |
Автоматический диапазон | от 0,000 до 9,999 | 0,001 | ±(2% × заданное значение + 2 разряда) |
| от 10,00 до 40,00 | 0,01 | |||
| Фиксированный диапазон | от 0,000 до 3,500 | 0,001 | ±(2% × заданное значение + 2 разряда) | |
| от 3,51 до 40,00 | 0,01 | |||
| Резистивный ток Верхний/нижний предел (единица измерения: мА) |
от 0,000 до 9,999 | 0,001 | ±(3% × заданное значение + 50 мкА) | |
| от 10,00 до 40,00 | 0,01 | |||
| Измерения суммарного тока (единица измерения: мА) | Автоматический диапазон | от 0,000 до 4,000 | 0,001 | ±(2% × показание + 2 разряда) |
| от 3,50 до 40,00 | 0,01 | |||
| Фиксированный диапазон | от 0,000 до 3,500 | 0,001 | ±(2% × показание + 2 разряда) | |
| от 0,00 до 40,00 | 0,01 | |||
| Измерение резистивного тока (единица измерения: мА) | от 0,000 до 9,999 | 0,001 | ±(3% × показание + 50 мкА); применимо для всех диапазонов при PF > 0,1 и V > 250 В AC |
|
| от 10,00 до 40,00 | 0,01 | |||
| Время плавного нарастания | от 0,1 до 999,9 с | 0,1 с | ±(0,1% × заданное значение + 0,05 с) | |
| Время плавного спада | от 0,0 до 999,9 с (0 = выкл) | |||
| Время испытания | Автоматический диапазон | 0, от 0,2 до 999,9 с (0 = непрерывное тестирование) | ||
| Фиксированный диапазон | 0, от 0,1 до 999,9 с (0 = непрерывное тестирование) | |||
| Проверка целостности | Ток: постоянный 0,1 А ± 0,01 А, фиксированный | |||
| Максимальное сопротивление: 1,0 Ом ± 0,1 Ом | ||||
| Обнаружение дуги | Диапазон: от 1 до 9 (9 = максимальная чувствительность), выключено | |||
| Компенсация тока | от 0,000 до 40,00 мА (суммарный ток + компенсация тока ≤ 20 мА) | |||
| Тест на постоянное напряжение | ||||
| Номинальный выход | 6 кВ/10 мА | |||
| Выходное постоянное напряжение | от 0 до 6000 В | 1 В | ±(1% × заданное значение + 5 В) | |
| Измерение постоянного напряжения | от 0,000 до 6,000 кВ | 0,001 кВ | ±(1% × показание + 5 В) | |
| Пульсация выходного сигнала | < 4% (резистивная нагрузка 6 кВ/10 мА) | |||
| Диапазон регулировки выходного сигнала | ±(1% × заданное значение + 2 В), от холостого хода до полной нагрузки | |||
| Верхний/нижний предел (единица измерения: мкА) | Автоматический диапазон | от 0,0000 до 0,9999 | 0,0001 | Нижний диапазон активен при ±(2% × заданного значения + 10 разрядов) |
| от 1,000 до 9,999 | 0,001 | |||
| от 10,00 до 99,99 | 0,01 | |||
| от 100,0 до 999,9, нижний диапазон включен | 0,1 | ±(2% × заданного значения + 2 разряда) | ||
| от 0,0 до 999,9, нижний диапазон выключен | ||||
| от 1000 до 10000 | 1 | |||
| Фиксированный диапазон | от 0,0000 до 0,3500 | 0,0001 | Нижний диапазон активен при ±(2% × заданного значения + 10 разрядов) | |
| от 0,351 до 3,500 | 0,001 | |||
| от 3,51 до 35,00 | 0,01 | |||
| от 35,1 до 350,0, низкий диапазон включен | 0,1 | ±(2% × заданного значения + 2 разряда) | ||
| от 0,0 до 350,0, нижний диапазон выключен | ||||
| от 351 до 10000 | 1 | |||
| Измерение постоянного тока | Автоматический диапазон | от 0,0 до 400,0 нА | 0,1 нА | Нижний диапазон активен при ±(2% × показания + 10 разрядов) |
| от 0,350 до 4,000 мкА | 0,001 мкА | |||
| от 3,50 до 40,00 мкА | 0,01 мкА | |||
| от 35,0 до 400,0 мкА, низкий диапазон включен | 0,1 мкА | ±(2% × заданного значения + 2 разряда) | ||
| от 0,0 до 400,0 мкА, низкий диапазон выключен | ||||
| от 0,300 до 4000 мА | 0,001 мА | |||
| от 3,50 до 10,00 мА | 0,01 мА | |||
| Фиксированный диапазон | от 0,0 до 350,0 нА | 0,1 нА | ±(2% × показание + 10 разрядов); когда показание составляет < 6% от диапазона, погрешность увеличивается на ±(0,1% от диапазона) |
|
| от 0,000 до 3,500 мкА | 0,001 мкА | |||
| от 0,00 до 35,00 мкА | 0,01 мкА | |||
| от 0,0 до 350,0 мкА | 0,1 мкА | ±(2% × показание + 2 разряда) | ||
| от 0,000 до 3,500 мА | 0,001 мА | ±(2% × показание + 2 разряда); когда показание составляет < 6% от диапазона, погрешность увеличивается на ±(0,1% от диапазона) |
||
| от 0,00 до 10,00 мА | 0,01 мА | ±(2% × показание + 2 разряда); когда показание составляет <6% от диапазона, погрешность увеличивается на ±(0,2% от диапазона) |
||
| Время плавного нарастания | Низкий диапазон выключен | от 0,4 до 999,9 с | 0,1 с | ±(0,1% × заданное значение + 0,05 с) |
| Низкий диапазон включен | от 0,5 до 999,9 с | |||
| Время плавного спада | 0, 1,0 до 999,9 с (0 = выключено) | |||
| Время испытания | Низкий диапазон выключен | 0, от 0,4 до 999,9 с (0 = непрерывный тест) | ||
| Низкий диапазон включен | 0, от 1,0 до 999,9 с (0 = непрерывный тест) | |||
| Медленно нарастающий верхний ток (единица измерения: мкА) | от 0,0000 до 0,9999 | 0,0001 |
Нижний диапазон активен при ±(2% × показания + 10 разрядов) | |
| от 1,000 до 9,999 | 0,001 | |||
| от 10,00 до 99,99 | 0,01 | |||
| от 100,0 до 999,9, нижний диапазон включен | 0,1 | ±(2% × заданное значение + 2 разряда) | ||
| от 0,0 до 999,9, нижний диапазон выключен | ||||
| 1000 to 10000 | 1 | |||
| Минимальный зарядный ток | (от 0 до 350,0) мкА, автоматический, ручной | |||
| Время разряда | Без нагрузки: < 50 мс, с емкостной нагрузкой: < 100 мс | |||
| Максимальная емкостная нагрузка | 1 мкФ < 1 кВ, 0,75 мкФ < 2 кВ, 0,5 мкФ < 3 кВ, 0,08 мкФ < 4 кВ, 0,04 мкФ < 5 кВ, 0,015 мкФ < 6 кВ | |||
| Целостность | Ток: постоянный 0,1 А ± 0,01 А, фиксированный | |||
| Максимальное сопротивление: 1,0 Ом ± 0,1 Ом | ||||
| Обнаружение дуги | Диапазон: от 1 до 9 (9 = максимальная чувствительность), выключено | |||
| Компенсация тока | 0,0 - 10000 мкА (суммарный ток + компенсация тока ≤ 10 мА) | |||
| Сопротивление изоляции | ||||
| Номинальный выход | 6 кВ/50 ГОм | |||
| Выходное постоянное напряжение | от 10 до 6000 В | 1 В | ±(1% × заданное значение + 5 В) | |
| Измерение постоянного напряжения | от 0 до 6000 В | 1 В | ±(1% ×заданное значение + 5 В) | |
| Верхний/нижний предел сопротивления (единица измерения: МОм) | от 0,10 до 99,99 (верхний предел: 0 = сравнение невозможно) | 0,01 | ±(2% × заданное значение + 2 разряда) | |
| от 1,00 до 99,99 (В > 1000 В) | ||||
| от 100,0 до 999,9 | 0,1 | ±(5% × заданное значение + 2 разряда) | ||
| от 1000 до 50000 | 1 | ±(15% × заданное значение + 2 разряда) | ||
| Измерение сопротивления изоляции (единица измерения: МОм) | от 10 до 49 В | от 0,100 до 9,999 МОм | 0,001 | ±(15% × показание + 2 разряда) |
| от 10,00 до 99,99 МОм | 0,01 | |||
| от 100,0 до 999,9 МОм | 0,1 | |||
| от 50 до 499 В | от 0,100 до 9,999 МОм | 0,001 | ±(7% × показание + 2 разряда) | |
| от 10,00 до 99,99 МОм | 0,01 | |||
| от 100,0 до 999,9 МОм | 0,1 | |||
| от 500 до 6000 В | от 0,100 до 9,999 МОм | 0,001 | ±(3% × показание + 6 разрядов) | |
| от 10,00 до 99,99 МОм | 0,01 | |||
| от 100,0 до 999,9 МОм | 0,1 | |||
| от 1000 до 9999 МОм | 1 | ±(5% × показание + 2 разряда) | ||
| от 10000 до 50000 МОм | 1 | ±(15% × показание + 2 разряда) | ||
| Время плавного нарастания | от 0,1 до 999,9 с | 0,1 с | ±(0,1% × заданное значение + 0,05 с) | |
| Время плавного спада | 0, 1,0 до 999,9 с (0 = выключено) | |||
| Время испытания | 0, от 0,5 до 999,9 с (0 = непрерывный тест) |
|||
| Время задержки | от 0,5 до 999,9 с | |||
| Минимальный зарядный ток | (0-3,50) мкА, авто, ручной | |||
| Проверка целостности цепи | ||||
| Номинальный выход | 1 А для сопротивления от 0,000 до 1,000 Ом (максимальный испытательный ток: 1 А) | |||
| 0,1 А для сопротивления от 1,01 до 10,00 Ом | ||||
| 0,01 А для сопротивления от 10,1 до 100,0 Ом | ||||
| 0,001 А для сопротивления от 101 до 1000 Ом | ||||
| 0,0001 А для сопротивления от 1001 до 10000 Ом | ||||
| Верхний/нижний предел сопротивления (единица измерения: Ом) | от 0,000 до 1,000 | 0,001 | ±(1% × заданное значение + 15 разрядов) | |
| от 1,01 до 10,00 | 0,01 | ±(1% × заданное значение + 3 разряда) | ||
| от 10,1 до 100,0 | 0,1 | |||
| от 101 до 1000 | 1 | |||
| от 1001 до 10000 | 1 | ±(1% × заданное значение + 10 разрядов) | ||
| Измерение сопротивления (единица измерения: Ом) | от 0,000 до 1,000 | 0,001 | ±(1% × показание + 15 разрядов) | |
| от 1,01 до 10,00 | 0,01 | ±(1% × показание + 3 разряда) | ||
| от 10,1 до 100,0 | 0,1 | |||
| от 101 до 1000 | 1 | |||
| от 1001 до 10000 | 1 | ±(1% × показание + 10 разрядов) | ||
| Время испытания | 0, от 0,4 до 999,9 с (0 = непрерывный тест) | 0,1 с | ±(0,1% × заданное значение + 0,05 с) | |
| Компенсация сопротивления | от 0,000 до 10,00 Ом | 0,001/0,01 | ±(1% × заданное значение + 3 разряда) | |
| Проверка на обрыв (Open)/короткое замыкание (Short) | ||||
| Стандарт выборки Диапазон емкости |
от 0,001 до 40 нФ | |||
| Диапазон проверки обрыва цепи | от 10% до 100% | |||
| Диапазон проверки короткого замыкания | от 100% до 500% | |||
| Входная мощность | ||||
| Переменное напряжение | 100–120 В переменного тока / 200–240 В переменного тока | |||
| Частота | 50/60 Гц ± 5% | |||
| Полная мощность | 600 ВА, предохранитель: T6.3A/250VAC (с замедленным срабатыванием) | |||
| Общие характеристики | ||||
| Дисплей | 5-дюймовый емкостный сенсорный ЖК | |||
| Языки интерфейса | Английский, традиционный китайский, упрощенный китайский | |||
| Память | до 128 тестовых файлов, каждый из которых содержит до 200 тестовых шагов; режимы тестирования можно свободно комбинировать. | |||
| Тестовые данные Локальное хранилище |
130000 | |||
| Испытание на пробивное напряжение | √ | |||
| Переход между шагами без прерывания питания | √ | |||
| Самодиагностика | √ | |||
| Интерфейс сканера | √ | |||
| Расширенная защита пользователей | настраиваемые уровни доступа и защита паролем | |||
| УЗО (защита от поражения электрическим током) | Встроенная интеллектуальная схема защиты от поражения электрическим током (GFI) с регулируемым током обнаружения. Схема отключает высоковольтный выход менее чем за 1 мс при обнаружении неисправности | |||
| от 0,4 до 5,0 мА, 0 = выключено | 0,1 мА | ± 0,1 мА | ||
| Интерфейс связи | RS232, RS485, USB Host, LAN, Handler | |||
| Протокол связи | SCPI, Modbus-RTU | |||
| Нормальная рабочая температура | От 0 до 40℃ Ниже 28℃, от 30 до 70% относительной влажности (без конденсации) Выше 28℃, от 30 до 50% относительной влажности (без конденсации) |
|||
| Температура хранения | От -20 до 60°C / < 90% относительной влажности (без конденсации) | |||
| Габариты | 430 мм (Ш) × 89 мм (В) × 400 мм (Г) | |||
| Вес | 12 кг | |||
Загрузить руководство пользователя для UNI-T UT5430 (англ.).
UT5430 объединяет пять функций: испытание переменным напряжением до 5 кВ при 40 мА с мощностью 200 ВА, постоянным напряжением до 6 кВ при 10 мА, измерение сопротивления изоляции напряжением до 6 кВ с пределом 50 ГОм, проверку целостности цепи от 0,001 Ом до 10 кОм и проверку обрыва и короткого замыкания. Напряжение выставляют с шагом 1 В и погрешностью 1% + 5 В. Проверки целостности заземления в этой модели нет.
Схема GFI постоянно контролирует выходную цепь и отключает высокое напряжение менее чем за 1 мс, если обнаруживает ток через тело человека. Порог срабатывания регулируется от 0,4 до 5,0 мА. После испытания постоянным напряжением прибор быстро разряжает объект: без нагрузки менее чем за 50 мс, с ёмкостной менее чем за 100 мс. В комплекте есть переключатель с блокировкой от случайного запуска, а доступ к настройкам ограничивают паролем.

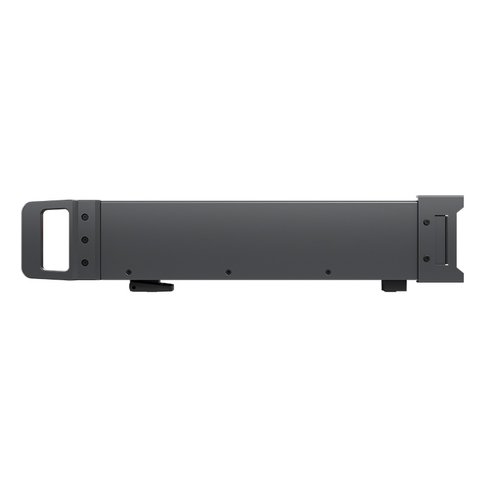

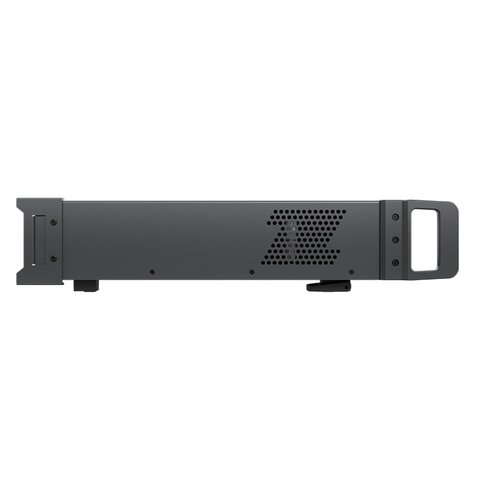

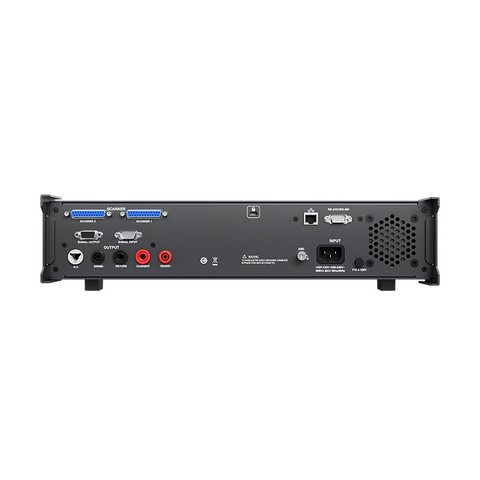

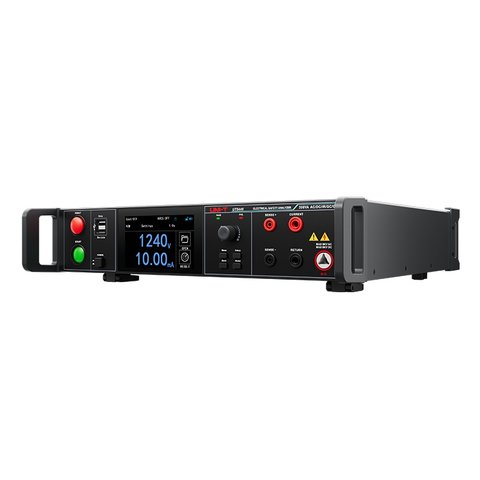

Корпус высотой 2U имеет размеры 430 × 89 × 400 мм и монтируется в стойку. Для автоматизации есть RS-232, RS-485, USB Host, LAN и Handler, протоколы SCPI и Modbus-RTU, а также вход для сканера штрихкодов. В памяти хранится до 128 файлов испытаний по 200 шагов, а локальное хранилище вмещает 130000 результатов. Прибор весит 12 кг.
