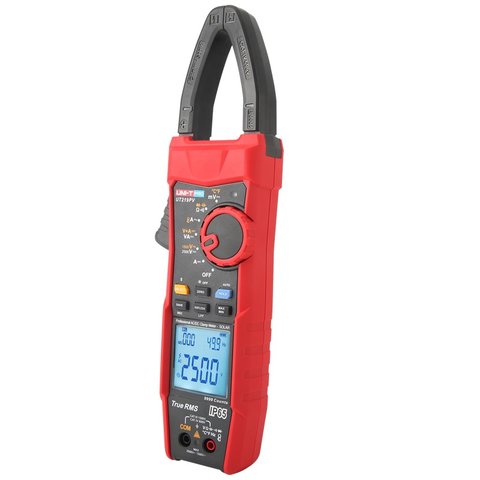

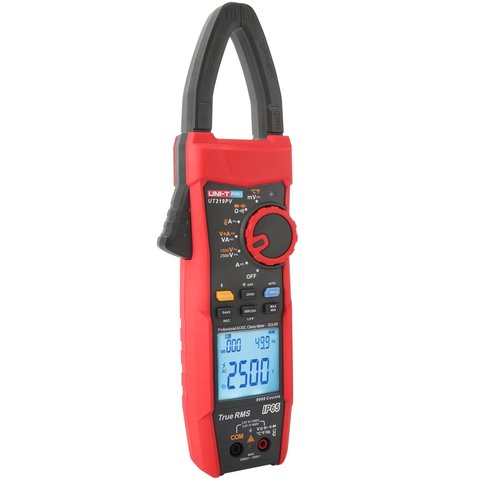

UNI-T UT219PV – это True RMS токоизмерительные клещи, специально созданные для измерений высоких напряжений фотоэлектрических систем. Прибор позволяет измерять переменное и постоянное напряжение и ток, напряжение и ток с низкочастотным фильтром (LPF), пусковой ток, пиковый ток, постоянную мощность, использовать гибкий датчик тока, измерять сопротивление, проверять диоды и непрерывность цепи, измерять емкость и температуру.
UT219PV оснащены функцией удержания данных и Bluetooth-модулем, что позволяет осуществлять дистанционное управление и мониторинг измеренных данных с помощью приложения "UNI-T Smart Measure". UT219PV идеально подходит для установки и обслуживания фотоэлектрических систем. Эти клещи также могут применяться в системах накопления энергии, источниках бесперебойного питания, крупных электродвигателях и других системах с высоким напряжением.
Обратите внимание! В комплект входят щупы CATⅢ 1500В/CAT IV 1000В. Для измерения напряжения, превышающего этот диапазон, необходимо приобрести щупы с соответствующей категорией.
| Функция | Диапазон | Точность |
|---|---|---|
| Переменный ток | 999,9 А | 40 Гц~100 Гц: ±(2,0%+5) 100 Гц~1000 Гц: ±(2,5%+5) |
| Постоянный ток | 999,9 А | ±(2,0%+5) |
| Переменное напряжение | 999,9 В/1500 В | 40 Гц~1000 Гц: ±(1,0%+5) |
| Постоянное напряжение | 999,9 В/2500 В | ±(1,0%+5) |
| Постоянное напряжение мВ | 999,9 мВ | ±(1,0%+5) |
| Переменное напряжение (с низкочастотным фильтром) | 999,9 В | ±(2,0％＋9) |
| Переменный ток (с низкочастотным фильтром) | 999,9 А | ±(2,5％＋9) |
| Переменный ток (с низкочастотным фильтром, измерение проводится гибким датчиком) | 30,00 А/300,0 А/3000 А | ±(4,0%+9) (центральная зона датчика) |
| Переменный ток (измерение проводится гибким датчиком) | 30,00 А/300,0 А/3000 А | ±(3,0%+5) (центральная зона датчика) |
| Мощность постоянного тока | 999,9 кВА/2500 кВА | ±(2,0%+20) |
| Частота (ток и напряжение) | 5,0 Гц – 999,9 Гц | ±(0,5%+5) |
| Сопротивление | 999,9 Ом/9,999 кОм/99,99 кОм | ±(1,0％+5) |
| Емкость | 100,0 мкФ/1000 мкФ | ±(1,0％+5) |
| Температура | -40℃~400℃/-40℉~752℉ | ±(1,0%+30); ±(1,0%+60) |
| Общие характеристики | ||
| True RMS | √ | |
| Разрядность дисплея | 9999 | |
| Дисплей | двойной ЖК-дисплей (ток и напряжение) | |
| Макс. диаметр раскрытия губок клещей | 35 мм | |
| Тестирование диодов | √ | |
| Индикация полярности солнечной панели | при <-10 В постоянного тока, звуковая и визуальная сигнализация | |
| Сигнализация высокого напряжения | √ | |
| Индикация превышения диапазона | √ | |
| Удержание данных (AUTO HOLD) | √ | |
| Измерение пускового тока | √ | |
| Удержание пикового значения (PEAK) | √ | |
| Приложение Bluetooth | BT 5.0 | |
| Автоматическая подсветка | √ | |
| Индикация низкого заряда батареи | √ | |
| Совместимость с гибким датчиком | UT-CS09D (опционально) | |
| Класс защиты | IP65 | |
| Категория перенапряжения | CAT III 1500V; CAT IV 600V | |
| Сертификаты | CE, cETLus, RoHS | |
| Питание | 2 батарейки типа АА | |
| Габариты | 295 мм × 73 мм × 50 мм | |
| Вес | около 540 г | |
Загрузить руководство пользователя для UNI-T UT219PV (англ.).
| Тип |
|
| Диаметр обхвата |
|
| Разрядность |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Звуковая прозвонка цепи |
|
| Сопротивление |
|
| Подключение к ПК |
|
| Постоянный ток |
|
| Переменный ток |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| Емкость |
|
| Частота |
|
| NCV |
|
| Переменное напряжение |
|
| Постоянное напряжение |
|
Из-за высоких напряжений постоянного тока. Прибор измеряет DC до 2500 В и переменное напряжение до 1500 В при категориях CAT III 1500V и CAT IV 600V, именно на таком системном напряжении работают современные фотоэлектрические массивы. Дополнительно есть индикация полярности панели: при напряжении меньше -10 В постоянного тока прибор подаёт звуковой и визуальный сигнал. Класс защиты IP65 рассчитан на работу под открытым небом.

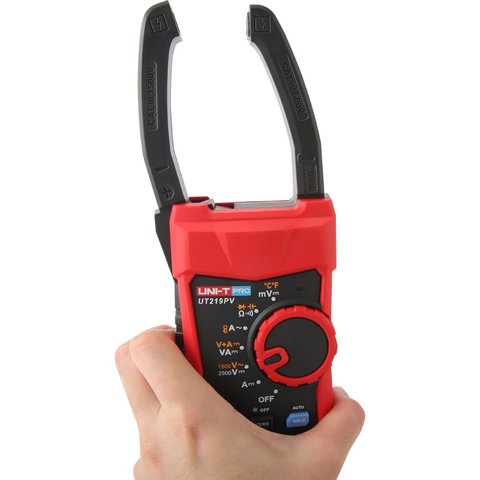

Это компромисс в пользу доступности, а не диаметра. Тонкие губки с просветом 35 мм заходят туда, куда полноразмерные клещи не пролезут: между пучками кабелей в инверторе, к медным шинам в распределительной коробке, в плотно смонтированный бокс накопителя. Для фотоэлектрики это важнее широкого просвета, потому что кабели солнечных линий тонкие, а места у инвертора мало. Габариты прибора 295 мм × 73 мм × 50 мм, вес около 540 г.
Через опциональный гибкий датчик UT-CS09D: с ним доступны диапазоны 30,00 А, 300,0 А и 3000 А с погрешностью ±(3,0%+5) в центральной зоне датчика, а с включённым фильтром низких частот ±(4,0%+9). Собственные губки прибора берут до 999,9 А постоянного и переменного тока. Датчик в комплект не входит и заказывается отдельно, в комплекте только щуп, температурный щуп, батарейки и руководство.
Фильтр низких частот позволяет измерять напряжение и ток на выходе инвертора без искажения от высокочастотных коммутационных составляющих, погрешность при этом ±(2,0%+9) по напряжению и ±(2,5%+9) по току. Режим пускового тока фиксирует выброс при запуске, а PEAK удерживает пиковое значение. Вместе это закрывает три разные задачи, для которых обычный режим измерения даёт неправильные числа.
Нет. Сопротивление прибор измеряет лишь до 99,99 кОм, емкость до 1000 мкФ, температуру до 400°C с погрешностью ±(1,0%+30). Для работы с электроникой и высокоомными цепями этого мало. UT219PV сделан под высоковольтные системы: фотоэлектрика, накопители энергии, источники бесперебойного питания, крупные двигатели. Универсальные измерения здесь только вспомогательные.
