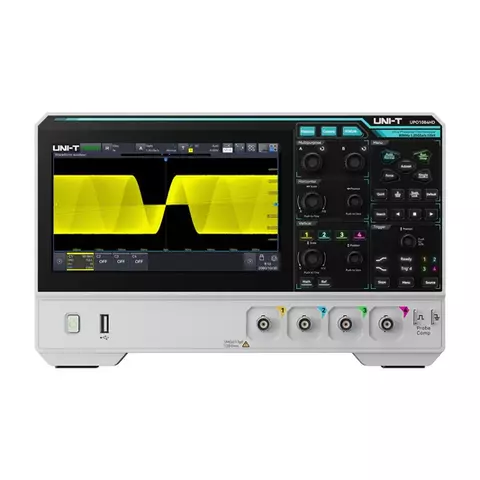

Цифровой осциллограф UNI-T UPO1084HD

UNI-T UPO1084HD – это четырехканальный цифровой осциллограф с высоким разрешением, полосой пропускания 80 МГц, максимальной частотой дискретизации 1,25 Гвыб/с и глубиной памяти до 100 МБ. Осциллографы серии UPO1000HD используют фирменную технологию отображения UltraPhosphor 3.0, обеспечивающую скорость захвата осциллограмм до 500 000 форм/с и 256 уровней градаций серого. Прибор оснащен цифровой системой запуска с высокой чувствительностью и низким джиттером.

Осциллограф поддерживает множество расширенных триггеров, запуск и декодирование по последовательной шине, а также расширенные режимы выборки и анализа, в частности, спектральный анализ, анализ мощности, гистограммы, запись осциллограмм, аппаратно ускоренное шаблонное тестирование, поиск и навигацию. Модель также оснащена широким набором автоматических измерений и математических функций. Серия UPO1000HD оснащена 7-дюймовым емкостным сенсорным дисплеем с поддержкой мультитач-жестов. В сочетании с функциональными клавишами быстрого доступа на передней панели это повышает эффективность работы и удобство управления прибором.

Особенности

• Аналоговая полоса пропускания: 80 МГц
• Частота дискретизации в реальном времени до 1,25 Гвыб/с
• Вертикальное разрешение 12 бит (4096 уровней), обеспечивающее высокую детализацию осциллограмм
• 4 аналоговых канала, глубина памяти до 100 МБ
• Максимальная скорость захвата осциллограмм в обычном режиме до 100 000 осц/с (в режиме последовательной записи до 500 000 осц/с)
• 6 функций в одном приборе: цифровой осциллограф, анализатор спектра, цифровой вольтметр (DVM), частотомер, анализатор протоколов и анализатор мощности
• Гистограмма и линейный график при отображении результатов и параметров измерений
• Аппаратная непрерывная запись и анализ осциллограмм в реальном времени (до 100 000 кадров), поддержка экспорта данных на USB-накопитель
• Расширенное БПФ до 1 МБ с поддержкой функций анализатора спектра: настройка частоты, построение каскадной кривой, настройка обнаружения и маркировка
• 56 видов автоматических измерений
• Многооконный режим отображения
• Многоканальный 6-разрядный аппаратный частотомер, поддерживающий настройку времени обновления и количества значащих разрядов
• Многоканальное измерение среднеквадратичного значения с помощью цифрового вольтметра: постоянное напряжение, среднеквадратичное значение переменного тока и сочетание постоянного и переменного тока
• Типы триггеров: по фронту, по длительности импульса, видеотриггер, по наклону, по укороченному импульсу (Runt), по превышению амплитуды, с задержкой, по тайм-ауту, по длительности, Setup & Hold, по N-му фронту, по кодовому шаблону
• Функции триггера и декодирования протоколов: RS232/UART, I²C, SPI, CAN, LIN
• Зональный триггер (Zone Trigger) для захвата редких событий и анализа сложных сигналов
• Технология UltraPhosphor 3.0 с люминесцентным эффектом отображения и 256 уровнями градаций серого
• 7-дюймовый HD-дисплей 1024×600 с емкостным мультитач-управлением и поддержкой жестов
• Интерфейсы: USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail, DVM), HDMI
• Поддержка SCPI (Standard Commands for Programmable Instruments)
• Встроенный веб-сервер для удаленного управления через браузер с ПК и мобильных устройств
• Поддержка онлайн-обновления прошивки

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для UNI-T UPO1084HD (англ.).

Комплектация

• Цифровой осциллограф UNI-T UPO1084HD — 1 шт.
• Кабель питания — 1 шт.
• USB-кабель — 1 шт.
• Пассивный щуп 100 МГц — 4 шт.
