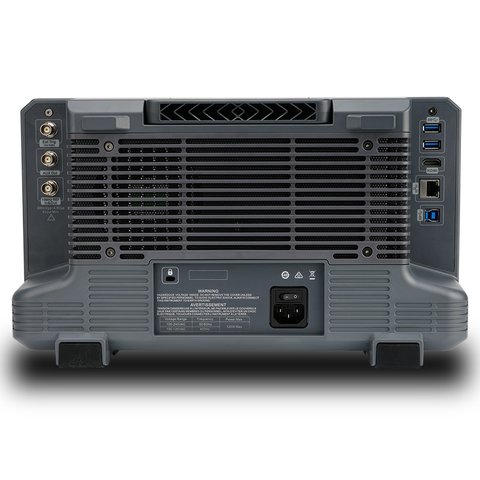

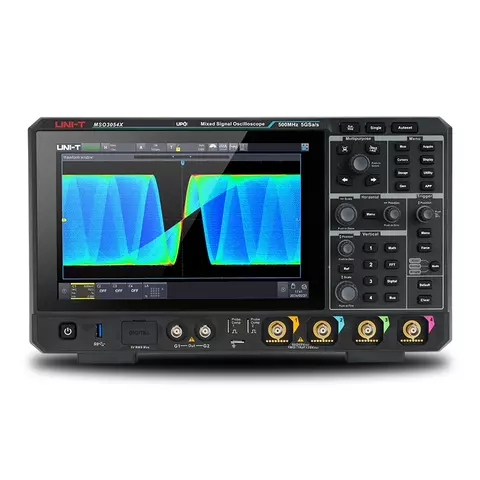

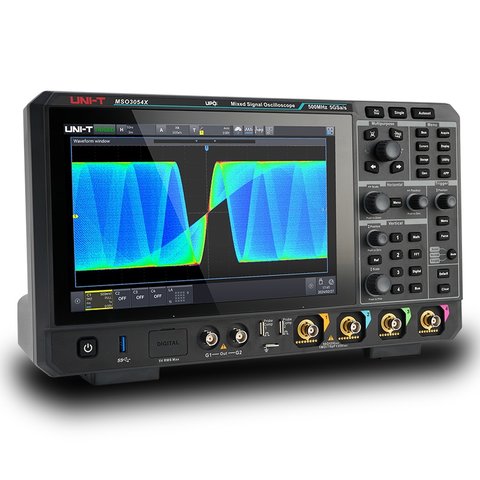

Цифровой осциллограф UNI-T MSO3054X
Все о товаре
Описание
UNI-T MSO3054X – это четырехканальный цифровой осциллограф смешанных сигналов с полосой пропускания 500 МГц. Благодаря частоте дискретизации в реальном времени 5 ГВыб/с, памяти выборки 500 МБ, 16 каналам логического анализатора (с опциональным щупом UT-M15) и технологии отображения сигналов Ultra Phosphor 3.0 со скоростью обновления до 2 000 000 осц/с в последовательном режиме, MSO3054X объединяет девять приборов в одном устройстве с 10,1-дюймовым емкостным мультисенсорным дисплеем: осциллограф, логический анализатор, генератор произвольных форм сигналов (AWG), спектральный анализатор, цифровой вольтметр (DVM), частотомер, анализатор протоколов, анализатор частотных характеристик (Bode plot) и анализатор мощности.
MSO3054X – флагманская модель в линейке MSO3000X. Она идеально подходит для проектирования силовой электроники с широкой полосой пропускания, проверки смешанных сигналов на базе быстрых микроконтроллеров и FPGA, характеристик коммутационных преобразователей в диапазоне сотен мегагерц, а также для оптимизации небольших лабораторий путем объединения нескольких категорий приборов. Расчетное время нарастания составляет ≤0,7 нс – достаточно быстро для распознавания фронтов на широкозонных коммутационных устройствах (GaN, SiC) и высокоскоростных цифровых сигналах, где осциллографы с полосой 350 МГц начинают сглаживать углы. Набор декодирования из 12 протоколов охватывает аэрокосмические последовательные шины (MIL-STD-1553B, ARINC 429, манчестерский код) для работы на этапе проектирования авионики, оборонной электроники и систем измерительной техники.
Особенности
- Полоса пропускания 500 МГц, 4 аналоговых канала: четырехканальное измерение до 500 МГц с частотой дискретизации 5 ГВыб/с (через один или объединение каналов) и расчетным временем нарастания ≤0,7 нс – достаточно для захвата фронтов сигналов в устройствах GaN и SiC, высокоскоростных цифровых интерфейсах и анализа целостности сигнала
- Глубина памяти 500 МБ: стандартная глубокая память для всех четырех каналов без потери частоты дискретизации
- Технология дисплея Ultra Phosphor 3.0: 256-уровневая градация серого с параллельным маппингом FPGA; до 800 000 осц/с в стандартном режиме, 2 000 000 осц/с в последовательном режиме Sequential
- Девять приборов в одном: осциллограф, 16-канальный логический анализатор (опция), генератор AWG (опция), спектральный анализатор 1,25 ГГц, 4-разрядный цифровой вольтметр, 7-разрядный аппаратный частотомер, анализатор протоколов, построение графиков Боде (с AWG) и анализатор мощности по шести параметрам (опция)
- Стандартное декодирование протоколов: RS-232/422/485/UART, I²C и SPI входят в стандартную комплектацию
- Опциональное декодирование протоколов: CAN, CAN-FD, LIN, FlexRay, SENT, аудио (I²S/LJ/RJ/TDM), MIL-STD-1553B, ARINC 429 и манчестерский код; всего 12 протоколов для компьютерной, автомобильной, аудио, аэрокосмической и беспроводной техники
- 16 цифровых каналов (опционально): добавление возможности работы со смешанными сигналами с помощью логического щупа UT-M15; цифровая частота дискретизации 1,25 ГВыб/с, минимальная ширина импульса 800 пс
- Опциональный двухканальный генератор AWG 50 МГц с построением графиков Боде: 16-битный генератор произвольных форм сигналов 250 МВыб/с со встроенным анализатором графиков Боде для анализа частотной характеристики замкнутого контура
- Зональный триггер: условия запуска на основе прямоугольных областей с логикой Must Intersect / Must Not Intersect, а также одиннадцать дополнительных типов запуска
- 54 автоматических измерения: измерения напряжения, времени, частоты и статистические измерения с гистограммами и трендами; одновременное отображение до 27 параметров
- 10,1-дюймовый емкостный мультисенсорный дисплей: разрешение 1280×800, многооконный режим, управление жестами и HDMI-выход
- Удаленное управление через SCPI и WebServer: USB 3.0, LAN (VXI-11) и встроенное управление через браузер с ПК или мобильного устройства
- Бесплатные обновления прошивки и пожизненные лицензионные ключи: обновления прошивки доступны в течение всего срока службы; лицензии на опции не имеют срока действия
Технические характеристики
| Модель | MSO3054X | MSO3034X |
|---|---|---|
| Полоса пропускания | 500 МГц | 350 МГц |
| Каналы | 4 + 16 цифр. (опц.) | |
| Частота дискретизации | 5 ГВыб/с | |
| Глубина памяти | 500 МБ | |
| Вертикальное разрешение | 8 бит | |
| Встроенный генератор сигналов | опция | |
| Цифровые каналы | опция | |
| Скорость захвата осциллограмм | 2 000 000 осц/с | |
| Вертикальная шкала (1 МОм) | 500 мкВ/дел - 10 В/дел | |
| Вертикальная шкала (50 Ом) | 500 мкВ/дел - 1 В/дел | |
| Автоматические измерения | 54 | |
| Шины протоколов (стандартные) | RS232, UART, I2C, SPI, RS422, RS485 | |
| Шины протоколов (опциональные) | CAN, CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC429, Manchester | |
| Декодеры протоколов | 12 | |
| Параметры измерений | 54 | |
| Точки БПФ (FFT) | 4 МБ | |
| Разрядность частотомера | 7 разрядов | |
| Анализ питания | 6 | |
| Разрядность цифрового вольтметра | 4 бита | |
| Каналы AWG | 2 | |
| Частота AWG | 50 МГц | |
| Общие характеристики | ||
| Дисплей | 10,1" TFT ЖК | |
| Интерфейсы | USB 3.0, LAN, AUX, Gen Out × 2, 10MHz In/Out, HDMI, Wi-Fi 802.11b/g/n | |
| Габариты (Ш × В × Г) | 378 мм × 218 мм × 120 мм | |
| Вес | 3,83 кг | |
Руководство пользователя
Скачать руководство пользователя для UNI-T MSO3054X (англ.).
Технический паспорт
Скачать технический паспорт UNI-T MSO3054X (англ.).
Комплектация
- Цифровой осциллограф UNI-T MSO3054X — 1 шт.
- Пассивные щупы UT-P07A (500 МГц, 10:1) — 4 шт. (по одному на канал)
- Кабель USB 3.0 UT-D30 — 1 шт.
- Прямой кабель BNC-BNC UT-L45 — 1 шт.
- Соединительный провод BNC с красным и черным зажимами "крокодил" UT-L02A — 1 компл.
- Кабель питания — 1 шт.
- Краткое руководство пользователя — 1 шт.
