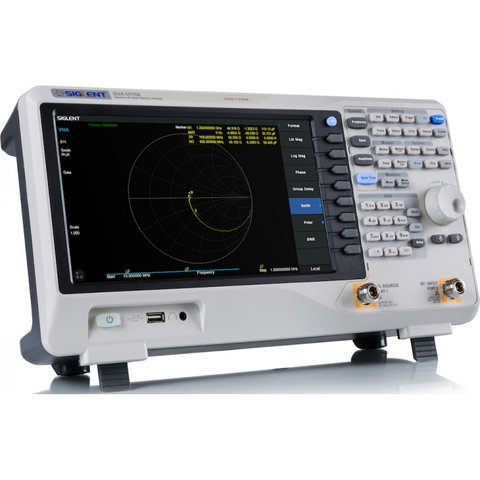

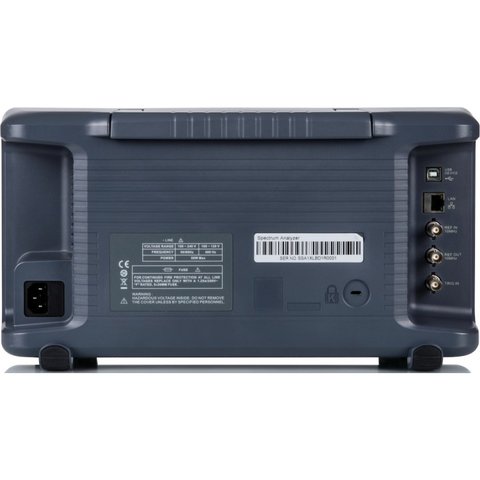

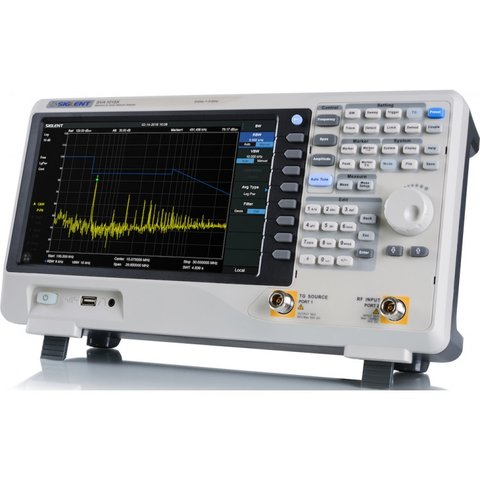

Анализатор спектра SIGLENT SVA1015X

Код: 882577
Анализатор спектра SIGLENT SVA1015X
Все о товаре
Описание
Характеристики
88 454 ₴
77 550 ₴
Цена с НДС

Все о товаре

Протокол калибровки
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
9 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Анализатор спектра серии SVA1000X с частотным диапазоном от 9 кГц до 1,5 ГГц. 10.1-дюймовый цветной дисплей, разрешение 1024×600. Читать далее
88 454 ₴
77 550 ₴
Цена с НДС
88 454 ₴
77 550 ₴
Цена с НДС

Вместе с этим товаром покупают

Комплект аксессуаров для общих измерений, включающий антенны разных диапазонов, кабели и переходники. Подходит для анализаторов спектра серий DSA800 и DSA1000.
ID: 837903

Описание

SIGLENT SVA1015X – анализатор спектра серии SVA1000X с частотным диапазоном от 9 кГц до 1,5 ГГц. Это мощный и надежный прибор с удобным интерфейсом и отображением данных. SIGLENT SVA1015X обеспечивает точные автоматические измерения РЧ-характеристик и обладает множеством функций: векторный анализ сигналов, измерение расстояния на сбое, расширенное измерение мощности и режим цифровой модуляции ASK / FSK.

Может быть использован для разработки и исследований, в учебных целях, в производстве, обслуживании и других подобных областях, соответствует современным требованиям.

Особенности

  • Технология цифровой ПЧ (промежуточной частоты).
  • Диапазон частот от 9 кГц до 1,5 ГГц
  • Отображаемый средний уровень шума -156 дБм/Гц (типично)
  • Сдвиг фазового шума -99 дБн/Гц @10 кГц
  • Общая амплитудная точность: < 1,2 дБ
  • Минимальное разрешение полосы пропускания 1 Гц
  • Стандартный предусилитель
  • Функция векторного анализа сигналов
  • 1,5 ГГц следящий генератор в комплекте
  • Дополнительные опции:
    • Расстояние на сбой
    • Режим цифровой модуляции ASK / FSK
    • Комплект для измерения ЭМП
  • 10.1-дюймовый цветной дисплей, разрешение 1024×600.
  • Поддержка удаленного управления

Технические характеристики

Диапазон частот 9 кГц до 1,5 ГГц
Разрешение полосы пропускания (RBW) 1 Гц ~ 1 МГц
Отображаемый средний уровень шума -156 дБм/Гц
Фазовый шум <-99 дБн/Гц @1 ГГц, 10 кГц
Общая амплитудная точность ≤1.2 дБ
Макс. входное напряжение 50 В
Дисплей TFT ЖК, 1024×600, 10.1"
Интерфейсы USB, USB-Host, LAN
Размеры 393 × 207 × 116,5 мм
Вес 4,4 кг

Дополнительная информация

PDF  Скачать SIGLENT SVA1015X Data Sheet.

Руководство пользователя

PDF  Скачать инструкцию для SIGLENT SVA1015X.

Комплектация

  • Анализатор спектра SIGLENT SVA1015X — 1 шт.
  • USB-кабель — 1 шт.
  • Кабель питания — 1 шт.

Вопросы и ответы

Чем SVA1015X отличается от обычного анализатора спектра?
Кроме наблюдения спектра, он делает векторный анализ сигналов, измеряет расстояние до повреждения, имеет расширенное измерение мощности и режим цифровой модуляции ASK / FSK. Это прибор не только для того, чтобы увидеть, что в эфире, но и чтобы разобрать, как именно передаётся сигнал. Диапазон частот от 9 кГц до 1,5 ГГц, следящий генератор на 1,5 ГГц в комплекте.
Что такое измерение расстояния до повреждения?
Прибор определяет, на каком расстоянии вдоль кабеля произошло нарушение: обрыв, залом, плохое соединение или намокание. Работает это по отражению сигнала, поэтому копать или разбирать тракт вслепую не нужно. Для антенно-фидерных трактов это самая частая задача обслуживания. В паре с ней работает функция векторного анализа сигналов.
Почему в SVA1015X уровень шума хуже, чем у старших моделей?
Средний уровень собственных шумов здесь -156 дБм/Гц, а у старших моделей серии SVA1000X он на несколько децибел ниже. Общая амплитудная точность тоже отличается: у этой модели она меньше 1,2 дБ, у старших лучше. Это нормальное расслоение внутри серии, и оно заметно лишь при работе со слабыми сигналами. Разрешение полосы пропускания от 1 Гц у всех моделей одинаковое.
В каком диапазоне работает следящий генератор SVA1015X?
От 5 МГц до 1.5 ГГц, то есть нижняя граница генератора выше нижней границы самого анализатора, который начинается с 9 кГц. Это типичное ограничение: на очень низких частотах генератор просто не работает, и снять характеристику низкочастотного фильтра не выйдет. У старших моделей серии нижняя граница генератора 100 кГц. Максимальное входное напряжение прибора 50 В.

Характеристики

Максимальная частота
  • 1,5 ГГц
Дополнительные характеристики
  • со следящим генератором

Отзывы клиентов

Часто задаваемые вопросы

Чем SVA1015X отличается от обычного анализатора спектра?

Кроме наблюдения спектра, он делает векторный анализ сигналов, измеряет расстояние до повреждения, имеет расширенное измерение мощности и режим цифровой модуляции ASK / FSK. Это прибор не только для того, чтобы увидеть, что в эфире, но и чтобы разобрать, как именно передаётся сигнал. Диапазон частот от 9 кГц до 1,5 ГГц, следящий генератор на 1,5 ГГц в комплекте.

Что такое измерение расстояния до повреждения?

Прибор определяет, на каком расстоянии вдоль кабеля произошло нарушение: обрыв, залом, плохое соединение или намокание. Работает это по отражению сигнала, поэтому копать или разбирать тракт вслепую не нужно. Для антенно-фидерных трактов это самая частая задача обслуживания. В паре с ней работает функция векторного анализа сигналов.

Почему в SVA1015X уровень шума хуже, чем у старших моделей?

Средний уровень собственных шумов здесь -156 дБм/Гц, а у старших моделей серии SVA1000X он на несколько децибел ниже. Общая амплитудная точность тоже отличается: у этой модели она меньше 1,2 дБ, у старших лучше. Это нормальное расслоение внутри серии, и оно заметно лишь при работе со слабыми сигналами. Разрешение полосы пропускания от 1 Гц у всех моделей одинаковое.

В каком диапазоне работает следящий генератор SVA1015X?

От 5 МГц до 1.5 ГГц, то есть нижняя граница генератора выше нижней границы самого анализатора, который начинается с 9 кГц. Это типичное ограничение: на очень низких частотах генератор просто не работает, и снять характеристику низкочастотного фильтра не выйдет. У старших моделей серии нижняя граница генератора 100 кГц. Максимальное входное напряжение прибора 50 В.
