Анализатор спектра SIGLENT SSA3032X Plus

Код: 894376
Анализатор спектра SIGLENT SSA3032X Plus
Все о товаре
Описание
Характеристики
180 809 ₴
Цена с НДС

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
9 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Анализатор спектра c частотным диапазоном 9 кГц-3,2 ГГц. Следящий генератор до 3,2 ГГц. 10.1-дюймовый мультисенсорный дисплей, поддержка мыши и клавиатуры. Читать далее
180 809 ₴
Цена с НДС
180 809 ₴
Цена с НДС

Описание

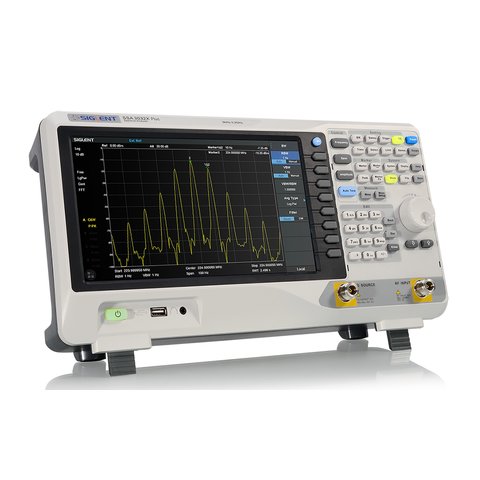

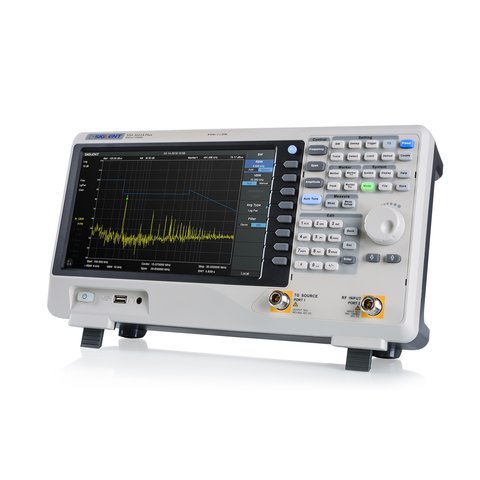

SIGLENT SSA3032X Plus – это универсальный анализатор спектра с частотным диапазоном от 9 кГц до 3,2 ГГц, оснащенный следящим генератором до 3,2 ГГц. Это легкий и компактный прибор с удобным интерфейсом и отображением данных, точный в измерениях, а также обладающий различными функциями для измерения РЧ. Может быть использован для разработки и исследований, в учебных целях, в производстве, обслуживании и других подобных областях, соответствует современным требованиям.

Серия анализаторов спектра SIGLENT SSA3000X Plus отличается наличием 10,1-дюймового мультисенсорного экрана и возможностью подключения мыши и клавиатуры.

Особенности

  • Диапазон частот от 9 кГц до 3,2 ГГц.
  • Отображаемый средний уровень шума -161 дБм/Гц (типично).
  • Сдвиг фазового шума -98 дБн/Гц при 10 кГц.
  • Общая амплитудная погрешность < 0,7 дБ.
  • Минимальное разрешение полосы пропускания 1 Гц.
  • Стандартный предусилитель.
  • Следящий генератор до 3,2 ГГц.
  • Режим анализа векторной модуляции сигнала (опционально).
  • Набор для измерения отражения (опционально).
  • Фильтр электромагнитных помех и квазипиковый детектор (опционально).
  • Набор для расширенных измерений (опционально).
  • 10,1-дюймовый мультисенсорный экран, поддержка мыши и клавиатуры.
  • Возможность удаленного управления.

Технические характеристики

Модель SSA3021X Plus SSA3032X Plus SSA3075X Plus
Диапазон частот 9 кГц~2,1 ГГц 9 кГц~3,2 ГГц 9 кГц~7,5 ГГц
Разрешение полосы пропускания 1 Гц~1 МГц 1 Гц~1 МГц 1 Гц~3 МГц
Отображаемый средний уровень шума -161 дБм/Гц -161 дБм/Гц -165 дБм/Гц
Фазовый шум < -98 дБн/Гц <-98 дБн/Гц <-98 дБн/Гц
Амплитудная погрешность < 0.7 дБ < 0.7 дБ < 0.7 дБ
Следящий генератор 100 кГц ~ 2,1 ГГц 100 кГц~3,2 ГГц 100 кГц~7,5 ГГц
Режим цифровой модуляции AM, FM; ASK, FSK, MSK, PSK, QAM
Интерфейсы LAN, USB-устройство, USB-хост (USB-GPIB)

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SSA3032X Plus (англ.).

Руководство по программированию

PDF  Загрузить руководство по программированию для SIGLENT SSA3032X Plus (англ.).

Дополнительные характеристики

PDF  Загрузить дополнительные характеристики для SIGLENT SSA3032X Plus (англ.).

Комплектация

  • Анализатор спектра SIGLENT SSA3032X Plus — 1 шт.
  • Гарантийный талон — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Есть ли смысл брать SSA3032X Plus вместо SSA3032X-R?
Если нужен только обзор спектра развёрткой, да. Обе модели работают от 9 кГц до 3,2 ГГц с генератором слежения до 3,2 ГГц, но SSA3032X-R добавляет режим реального времени с полосой 25 МГц и гарантированным обнаружением сигналов от 7,20 мкс. Для поиска коротких помех и скачков частоты он лучше, для измерения фильтров и стабильных сигналов разницы нет. Экран SSA3032X Plus 10,1 дюйма, мультисенсорный.
Насколько низкий фазовый шум у SSA3032X Plus?
Фазовый шум ниже -98 дБн/Гц при смещении 10 кГц. Он определяет, насколько близко к сильной несущей удастся увидеть слабый сигнал: чем ниже значение, тем уже шумовая «юбка» вокруг линии. Амплитудная погрешность SSA3032X Plus меньше 0,7 дБ, уровень собственных шумов -161 дБм/Гц. У старшей SSA3075X Plus фазовый шум тот же, а собственный шум -165 дБм/Гц.
Как SSA3032X Plus различает близкие по частоте сигналы?
Разрешение полосы пропускания задаётся от 1 Гц до 1 МГц. Узкая полоса отделяет сигналы, стоящие рядом по частоте, и снижает шумовую дорожку, но замедляет развёртку, а широкая ускоряет обзор. При уровне собственных шумов -161 дБм/Гц и генераторе слежения от 100 кГц до 3,2 ГГц этого достаточно для работы с фильтрами и трактами в пределах 3,2 ГГц.

Характеристики

Дополнительные характеристики
  • со следящим генератором
  • с предусилителем НЧ
Максимальная частота
  • 3,2 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Есть ли смысл брать SSA3032X Plus вместо SSA3032X-R?

Если нужен только обзор спектра развёрткой, да. Обе модели работают от 9 кГц до 3,2 ГГц с генератором слежения до 3,2 ГГц, но <a href="{{p,896560}}">SSA3032X-R</a> добавляет режим реального времени с полосой 25 МГц и гарантированным обнаружением сигналов от 7,20 мкс. Для поиска коротких помех и скачков частоты он лучше, для измерения фильтров и стабильных сигналов разницы нет. Экран SSA3032X Plus 10,1 дюйма, мультисенсорный.

Насколько низкий фазовый шум у SSA3032X Plus?

Фазовый шум ниже -98 дБн/Гц при смещении 10 кГц. Он определяет, насколько близко к сильной несущей удастся увидеть слабый сигнал: чем ниже значение, тем уже шумовая «юбка» вокруг линии. Амплитудная погрешность SSA3032X Plus меньше 0,7 дБ, уровень собственных шумов -161 дБм/Гц. У старшей SSA3075X Plus фазовый шум тот же, а собственный шум -165 дБм/Гц.

Как SSA3032X Plus различает близкие по частоте сигналы?

Разрешение полосы пропускания задаётся от 1 Гц до 1 МГц. Узкая полоса отделяет сигналы, стоящие рядом по частоте, и снижает шумовую дорожку, но замедляет развёртку, а широкая ускоряет обзор. При уровне собственных шумов -161 дБм/Гц и генераторе слежения от 100 кГц до 3,2 ГГц этого достаточно для работы с фильтрами и трактами в пределах 3,2 ГГц.
