Анализатор спектра ATTEN GA4063

Код: 842234
Анализатор спектра ATTEN GA4063
Все о товаре
Описание
Характеристики
225 600 ₴
Цена с НДС

Все о товаре

9 кг 220 V Гарантия: 36 месяцев
Цифровой анализатор спектра частотой 9 кГц – 3 ГГц. Фазовый шум -95 дБн/Гц (смещение 10 кГц), средний уровень собственных шумов (DANL) ≤ -148 дБм. 8.5" цветной TFT дисплей. Читать далее
225 600 ₴
Цена с НДС
225 600 ₴
Цена с НДС

Описание

ATTEN GA4063 – портативный цифровой анализатор спектра для анализа низкочастотных и высокочастотных сигналов. Частота прибора 9 кГц – 3 ГГц, невысокий фазовый шум -95 дБн/Гц (смещение 10 кГц), средний уровень собственных шумов (DANL) ≤ -148 дБм. Одним из преимуществ утсройства также является на цветной широкоэкранный высокочеткий 8.5-дюймовый TFT дисплей.

Широкий набор интерфейсов (USB, LAN, RS232) позволят легко и просто сохранять информацию, дистанционно управлять анализатором спектра. Технические характеристики, возможности и широкий набор измерительных функций ATTEN GA4063 позволят ему широко использоваться во многих областях науки, образования, научных исследованиях и разработках, промышленном производстве и др.

Опционально возможности GA4063 можно расширить трекинг генератором.

Особенности

  • Частотный диапазон: от 9 кГц до 3 ГГц.
  • Средний отображаемый уровень шума (DANL): ≤ -148 дБм.
  • Фазовый шум: -95 дБн/Гц.
  • Точность амплитуды: <1.0 дБ.
  • Минимальное разрешение по полосе пропускания (RBW): 1 Гц.
  • Стандартный предусилитель.
  • Трекинг-генератор на 3 ГГц (опционально).
  • Расширенные измерительные возможности и разнообразие автоматических настроек.
  • Широкоэкранный 8,5-дюймовый цветной ЖК дисплей (800×480).
  • Интуитивно понятный интерфейс, удобная конструкция.
  • Компактное портативное устройство.
  • Легкий прибор, вес менее 7 кг.

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для ATTEN GA4063 (англ.).

Технические характеристики

Диапазон частот от 9 кГц до 3 ГГц
Диапазон частотной протяженности 0 Гц, от 100 Гц до 3ГГц
Мин. разрешение по полосе пропускания (RBW) 1 Гц
Полоса частот видеосигнала (VBW) от 1 Гц до 3 МГц, шаг 1-3-10
Средний отображаемый уровень шума (DANL) ≤ -148 дБм
Фазовый шум -95 дБн/Гц (оффсет 10 кГц)
Точность амплитуды < 1.0 дБ
Дисплей 8.5" TFT цветной ЖКД, 800×480
Интерфейсы USB, LAN, RS232, VGA
Питание от 100 В до 240 В AC, от 50 Гц до 60 Гц
Потребляемая мощность 24 Вт
Температурный диапазон 0 °C to +40 °C (рабочий)
-40 °C to +70 °C (хранения)
Относительная влажность < 95%
Размеры 410 мм × 210мм × 136 мм
Вес 7 кг

Вопросы и ответы

Есть ли в GA4063 трекинг-генератор из коробки?
Нет, трекинг-генератор на 3 ГГц для GA4063 идет опцией, а стандартно встроен только предварительный усилитель. Без генератора прибор анализирует внешние сигналы, но АЧХ фильтров и усилителей на нем не снять. Рабочий диапазон частот от 9 кГц до 3 ГГц, дисплей 8,5 дюйма. Если генератор нужен сразу, среди имеющихся в наличии есть SIGLENT SSA3032X.
Что дает GA4063 минимальная RBW 1 Гц вместе с DANL -148 дБм?
Чем уже полоса RBW, тем ниже собственный шум на экране и тем ближе по частоте сигналы можно разделить. GA4063 опускает RBW до 1 Гц и имеет DANL ≤ -148 дБм, поэтому слабые составляющие не теряются в шуме. Платой за узкую полосу является более медленная развертка на широком обзоре. VBW регулируется от 1 Гц до 3 МГц с шагом 1-3-10. Фазовый шум -95 дБн/Гц при смещении 10 кГц, точность амплитуды лучше 1.0 дБ.

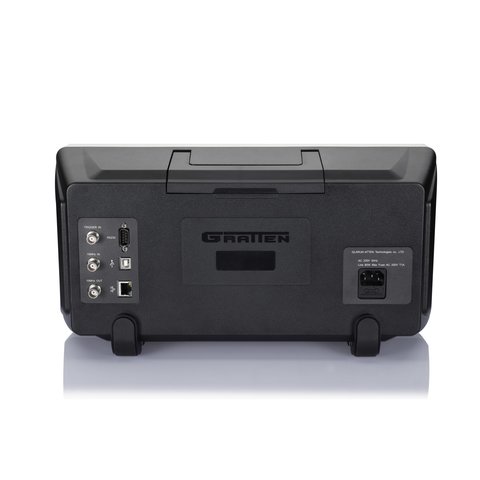

Зачем GA4063 разъем VGA рядом с USB и LAN?
Через VGA картинку 8,5-дюймового экрана 800×480 можно показать на мониторе или проекторе, например на занятиях. Помимо VGA, есть USB, LAN и RS232 для сохранения данных и дистанционного управления. Питание от сети от 100 В до 240 В, потребление 24 Вт. Прибор портативный, но весит 7 кг при габаритах 410 мм × 210 мм × 136 мм. Рабочая температура от 0 °C до +40 °C, влажность до 95%.

Характеристики

Максимальная частота
  • 3 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Есть ли в GA4063 трекинг-генератор из коробки?

Нет, трекинг-генератор на 3 ГГц для GA4063 идет опцией, а стандартно встроен только предварительный усилитель. Без генератора прибор анализирует внешние сигналы, но АЧХ фильтров и усилителей на нем не снять. Рабочий диапазон частот от 9 кГц до 3 ГГц, дисплей 8,5 дюйма. Если генератор нужен сразу, среди имеющихся в наличии есть <a href="{{p,869154}}">SIGLENT SSA3032X</a>.

Что дает GA4063 минимальная RBW 1 Гц вместе с DANL -148 дБм?

Чем уже полоса RBW, тем ниже собственный шум на экране и тем ближе по частоте сигналы можно разделить. GA4063 опускает RBW до 1 Гц и имеет DANL ≤ -148 дБм, поэтому слабые составляющие не теряются в шуме. Платой за узкую полосу является более медленная развертка на широком обзоре. VBW регулируется от 1 Гц до 3 МГц с шагом 1-3-10. Фазовый шум -95 дБн/Гц при смещении 10 кГц, точность амплитуды лучше 1.0 дБ.

Зачем GA4063 разъем VGA рядом с USB и LAN?

Через VGA картинку 8,5-дюймового экрана 800×480 можно показать на мониторе или проекторе, например на занятиях. Помимо VGA, есть USB, LAN и RS232 для сохранения данных и дистанционного управления. Питание от сети от 100 В до 240 В, потребление 24 Вт. Прибор портативный, но весит 7 кг при габаритах 410 мм × 210 мм × 136 мм. Рабочая температура от 0 °C до +40 °C, влажность до 95%.
