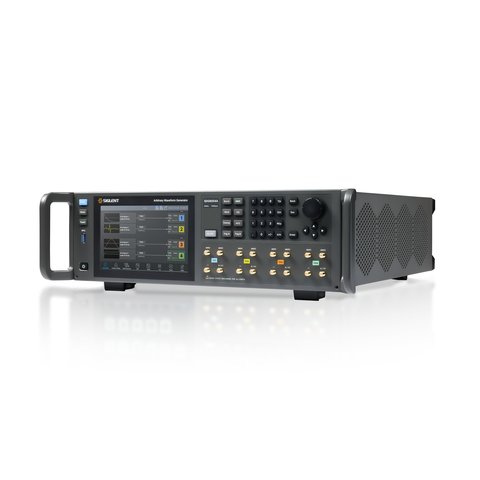

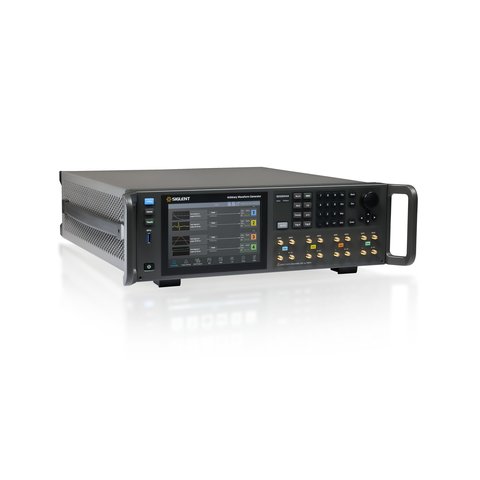

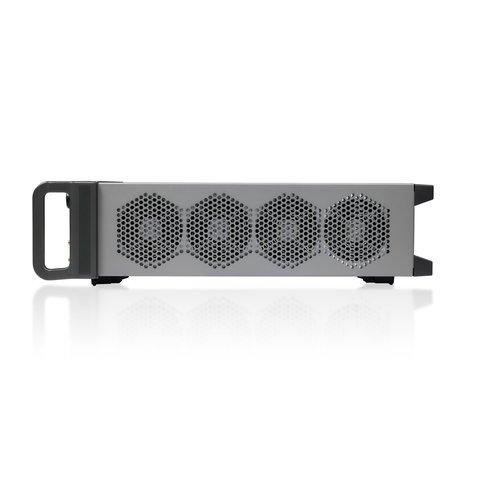

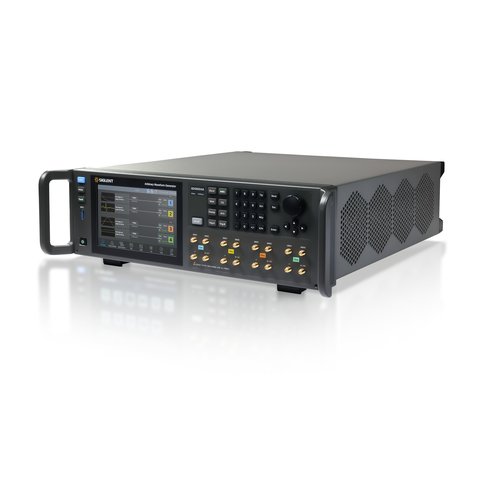

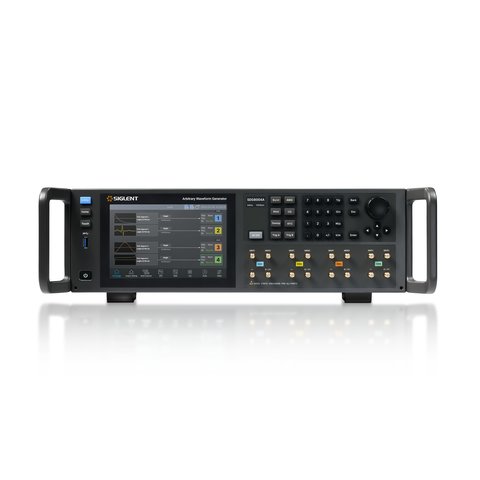

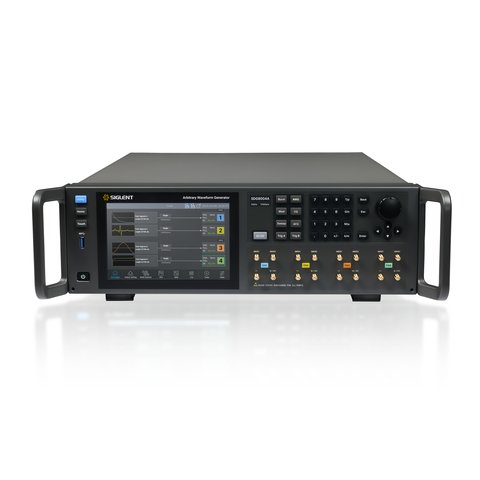

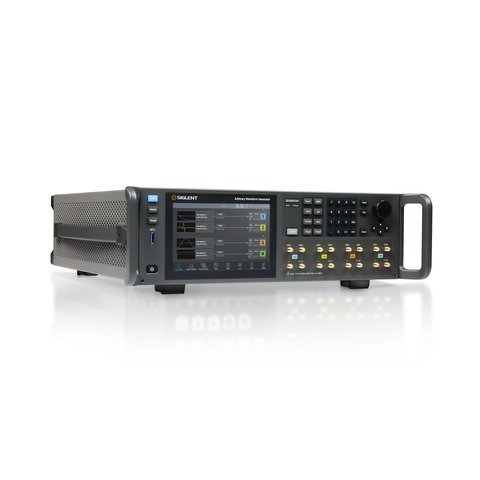

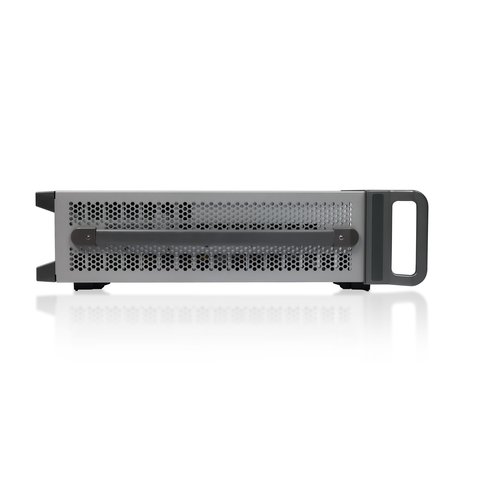

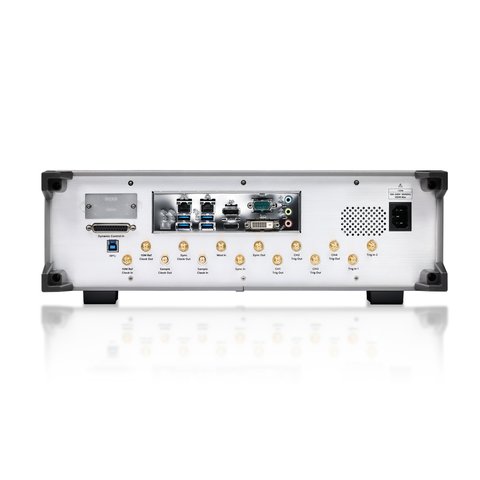

SIGLENT SDG8004A – это четырехканальный генератор сигналов произвольной формы с 16-битным вертикальным разрешением, частотой дискретизации 10 ГВыб/с, выходной частотой 4 ГГц и максимальной полосой модуляции до 2 ГГц. Максимальный объем памяти составляет 2 млрд точек на канал, обеспечивая более длительное время воспроизведения без потери полосы пропускания сигнала. С помощью SigIQPro он также может обеспечивать вывод сигналов связи, таких как Bluetooth, WIFI и LTE. Кроме того, серия SDG8000A поддерживает вывод высокоскоростных последовательных кодовых сигналов (Hss) и сложных многослойных последовательностей (Sequence), обладает функциями мультиимпульса, многотонального сигнала и линейной частотной модуляции, что делает прибор подходящим для широкого спектра задач в области связи, промышленности и научных исследований.
Особенности
- 4 канала, максимальная выходная частота 4 ГГц (при 10 Гвыб/с)/5 ГГц (опционально, при 12 Гвыб/с)
- 16-битное вертикальное разрешение
- Благодаря технологии TrueArb произвольные формы сигналов могут выводиться поточечно. Без потери деталей формы сигнала, можно получать сигналы с низким уровнем джиттера с частотой дискретизации от 100 выб/с до 5 Гвыб/с
- Поддержка функции воспроизведения многослойных последовательностей волн с максимальной памятью сигналов 4 млрд точек на канал
- Использование технологии EasyPulse позволяет генерировать прямоугольные/импульсные сигналы с низким джиттером; для импульсной волны возможна точная настройка ширины импульса, фронта и спада с чрезвычайно высоким разрешением и диапазоном регулировки
- Поддержка однофазного и дифференциального режимов вывода
- Поддержка функции мультиимпульсного вывода для измерения параметров переключения силовых устройств и оценки их динамических характеристик
- Поддержка функций многотонового сигнала (multi-tone) и линейной частотной модуляции (chirp)
- Поддержка PRBS до 1,25 Гбит/с
- Широкий набор аналоговых и цифровых функций модуляции
- Функции развертки (Sweep) и пакетной генерации (Burst)
- Функция гармоник
- Функция комбинирования сигналов
- Возможность вывода векторных сигналов с полосой до 2 ГГц
- Поддержка вывода сигналов Bluetooth, OFDM, IOT, LTE и WIFI
- 196 встроенных произвольных форм сигналов
- Стандартные интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11); опционально GPIB
- Встроенный SSD-накопитель 250 ГБ
- Встроенный Web-сервер для управления прибором через браузер
- 7-дюймовый сенсорный дисплей
Технические характеристики
| Модель |
SDG8002A |
SDG8004A |
| Количество каналов |
2 |
4 |
| Частота дискретизации |
10 Гвыб/с, опционально 12 Гвыб/с (только режим IQ) |
| Вертикальное разрешение |
16 бит @ (0 маркеров)
15 бит @ (1 маркер)
14 бит @ (2 маркера) |
| Количество маркеров |
2 на канал |
| Глубина памяти сигналов |
2 млрд точек на канал (стандарт), 4 млрд точек на канал (опция) |
| Выходной интерфейс |
SMA |
| Максимальная выходная частота |
4 ГГц при 10 Гвыб/с, 5 ГГц при 12 Гвыб/с |
| Режимы работы |
AWG, AFG, IQ |
| Дисплей |
7-дюймовый сенсорный |
| Интерфейсы |
стандартные: USB Host, USB Device (USBTMC), LAN (VXI-11); опционально GPIB |
| Габариты Ш × В × Г |
426 мм × 132,5 мм × 468 мм |
| Вес |
нетто 12,2 кг; брутто 19,5 кг |
Видео
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDG8004A (англ.).
Технические данные
Загрузить технические данные SIGLENT SDG8004A (англ.).
Комплектация
- Генератор сигналов SIGLENT SDG8004A — 1 шт.
- USB-кабель — 1 шт.
- Беспроводная мышь — 1 шт.
- Кабель SMA — 2 шт.
- Разъем 50 Ом — 8 шт.
- Кабель питания — 1 шт.
- Краткое руководство — 1 шт.
- Сертификат калибровки — 1 шт.
