Дифференциальный щуп для осциллографа SIGLENT SAP5000D
Код: 931685
Дифференциальный щуп для осциллографа SIGLENT SAP5000D
Все о товаре
Описание
Характеристики
Цена ожидается
Все о товаре
AI-инфраструктура
Бренд:
Сертификат SIGLENT
Официальный дистрибьютор
Гарантия: 12 месяцев
Полоса пропускания: >5 ГГц. Дифференциальная вх. емкость: 400 фФ. Дифференциальное вх. сопротивление: 20 кОм. Однополюсное вх. сопротивление: 10 кОм. Диапазон смещения: ±12 В. Интерфейс SAPBus Читать далее
Цена ожидается
Описание

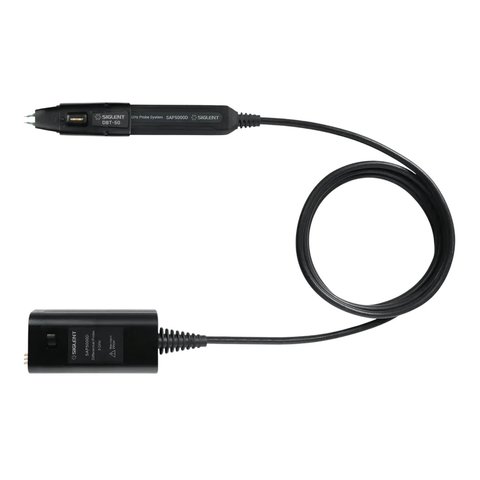

Siglent SAP5000D — активный дифференциальный осциллографический зонд для измерения высокоскоростных сигналов с минимальным влиянием на исследуемую схему. Благодаря широкой полосе пропускания и низкой входной емкости обеспечивает точное воспроизведение формы сигналов во время отладки и анализа электронных устройств.
Особенности
- Высокоскоростные измерения с полосой пропускания >5 ГГц
- Низкая нагрузка на измеряемую схему благодаря малой входной емкости
- Интерфейс SAPBus для питания, автоматического распознавания и управления зондом через осциллограф
Технические характеристики
| Тип устройства | Активный дифференциальный осциллографический щуп |
| Полоса пропускания | >5 ГГц |
| Дифференциальная входная емкость | 400 фФ |
| Дифференциальное входное сопротивление | 20 кОм |
| Однополюсное входное сопротивление | 10 кОм |
| Диапазон установки напряжения смещения (Offset) | ±12 В |
| Коэффициент деления | 10:1 |
| Точность смещения | <3% |
| Точность DC коэффициента передачи | <3% |
| Динамический диапазон входного напряжения | ±2,5 В |
| Максимальное входное напряжение | 20 В |
| Интерфейс подключения | SAPBus |
| Длина кабеля | 130 см |
Скачать руководство пользователя SIGLENT SAP5000D (англ.)

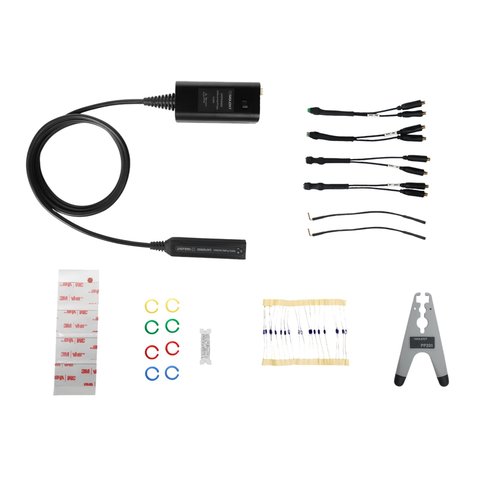

Комплектация
- Дифференциальный щуп для осциллографа Siglent SAP5000D — 1 шт.
- Сменные измерительные головки — 4 шт.
- Проводники заземления — 2 шт.
- Комплект демпферных резисторов — 1 лента
- Провод для пайки — 1 шт.
- Держатель насадок (PP201) — 1 шт.
- Набор цветных маркировочных колец — 8 шт.
- Клейкие фиксаторы 3M — 1 комплект
Совместимость
- SIGLENT SDS5032X
- SIGLENT SDS5104X
- SIGLENT SDS5034X
- SIGLENT SDS5054X
- SIGLENT SDS5102X
- SIGLENT SDS6054A
- SIGLENT SDS6104A
- SIGLENT SDS6204A
Характеристики
| Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов |
|
