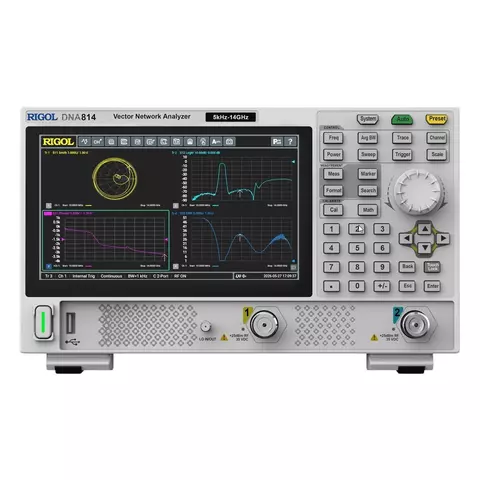

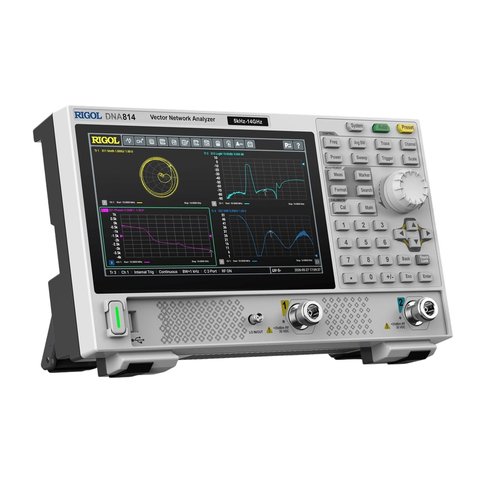

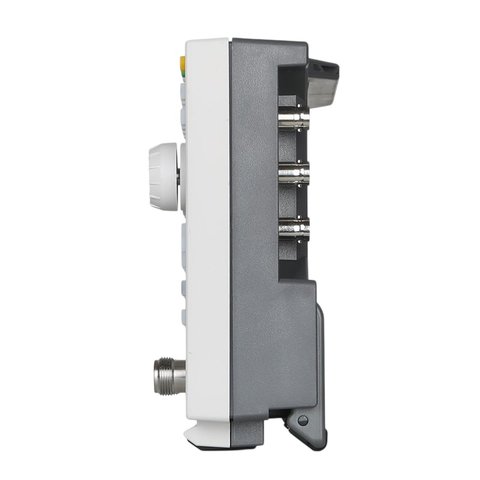

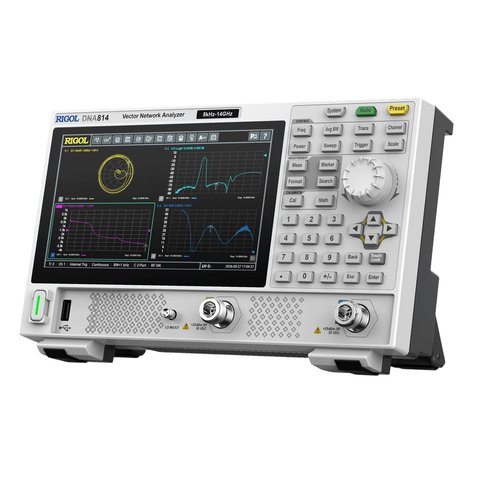

Серия RIGOL DNA800 — ультрапортативные векторные анализаторы цепей с полноценной двухпортовой архитектурой и диапазоном частот от 5 кГц до 14 ГГц. Предназначены для комплексного измерения S-параметров и импеданса, а также тестирования пассивных компонентов, фильтров и согласующих цепей. Благодаря типичному динамическому диапазону 125 дБ, полосе пропускания ПЧ от 1 Гц до 3 МГц и низкому уровню шума трассы 0,005 дБ (rms) приборы подходят для работы как в лабораторных, так и в производственных условиях.
Особенности
Диапазон частот RIGOL DNA814: 5 кГц – 14 ГГц
Измерение импеданса, КСВН и S-параметров (S11, S12, S21, S22)
Возможность каскадирования двух приборов для расширения количества измерительных портов
Анализ во временной области (TDA) и определение расстояния до места повреждения (DTF)
Быстрая проверка компонентов на соответствие допускам по принципу «годен/негоден»
Совместимость с прецизионными механическими и электронными калибровочными наборами ECAL300/400
Дистанционное управление через браузер (WebControl) по IP-адресу и поддержка SCPI-команд
Питание через USB-C (Power Delivery) от сети или Power Bank
Порты USB и LAN для автоматизации измерений, а также выход HDMI для подключения внешнего монитора
Скачать технические характеристики RIGOL DNA800 (англ.)
