Частота дискретизации 625 Мвыб/с, 2 канала, память 2 МБ/канал. Поддержка всех видов модуляции, генерация шума и гармоник. Питание USB-C, сенсорный дисплей Читать далее

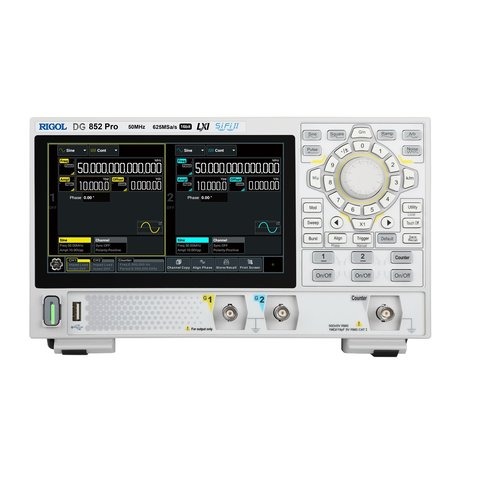

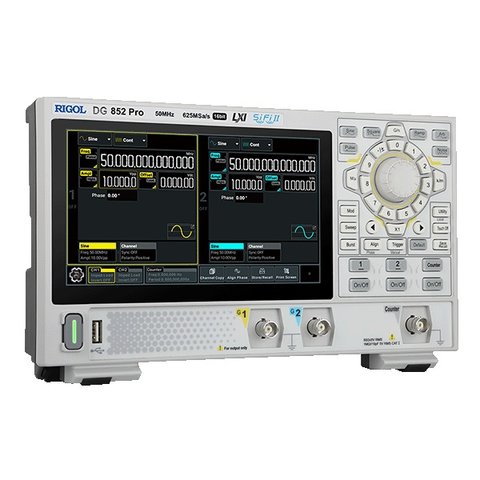

RIGOL DG852 Pro – это высокопроизводительный двухканальный функциональный генератор сигналов произвольной формы, обеспечивающий частоту дискретизации до 625 Мвыб/с и стандартную глубину памяти 2 МБ на канал. Это экономичное и универсальное устройство, которое объединяет в себе возможности генератора функций, генератора сигналов произвольной формы, генератора шума, импульсного и гармонического генераторов, а также аналогового/цифрового модулятора и частотомера, что делает его идеальным инструментом для широкого спектра инженерных и исследовательских задач.
Особенности
Технология Signal Fidelity II: формирование сигнала произвольной формы поточечно; восстановление сигнала без искажения; точная и регулируемая установка частоты дискретизации; джиттер для любой формы сигнала (включая синусоидальный, импульсный и т.п.) меньше 200 пс
Максимальная глубина записи 2 МБ (8 МБ – опционально) на каждый канал для сигнала произвольной формы
Высокая стабильность частоты: ±2 ppm; низкий уровень фазового шума: -110 дБн/Гц
Встроенный генератор гармоник (до 20-й гармоники)
Отдельный вход высокоразрядного частотомера (до 7 разрядов), с максимальной частотой измерения до 500 МГц
148 встроенных форм сигналов произвольной формы, включая общие сигналы для медицинского оборудования, автомобильной электроники, математические функции
Частота дискретизации до 625 МГц, вертикальное разрешение 16 бит
Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение на ПК
Различные виды аналоговой и цифровой модуляции: AM, ФM, ЧM, AMн, ФMн, ЧMн, ШИМ
Стандартная функция наложения сигналов, возможность комбинирования рабочего сигнала в сочетании с основными формами сигналов (SUM)
Стандартная функция отслеживания канала, дублирование всех параметров для обоих каналов согласно конфигурации пользователя

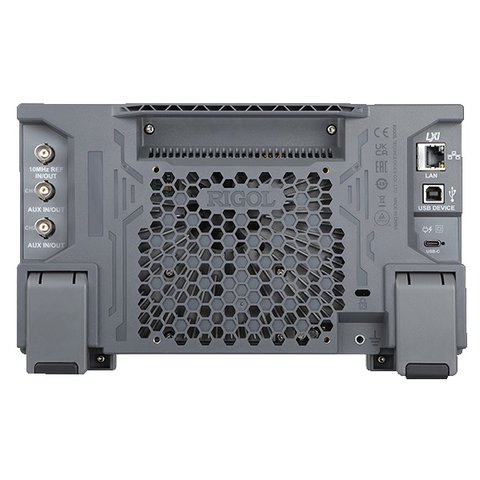

Интерфейсы USB, LAN, Web Control
7" цветной сенсорный экран
2 входа/выхода сигнала синхронизации
Вход/выход сигнала опорной частоты
Отверстия крепления VESA 100
Электропитание USB type-C – возможность работы от павербанка
Технические характеристики
Диапазон частот
50 МГц (синус)
Количество каналов
2
Амплитуда выходного сигнала
до 10 Впп
Частота дискретизации
625 Мвыб/с
Вертикальное разрешение
16 бит
Глубина памяти
2 МБ (8 МБ опционально)
Джиттер
200 пс
Точность опорного генератора
±2 ppm, от 0℃ до 40℃
Фазовый шум
-110 дБн/Гц
Модуляция
AM, FM, PM, SUM, ASK, FSK, PSK, PWM
Точность частотомера
от 0 до 250 МГц: 7 разрядов
от 250 МГц до 500 МГц: 6 разрядов
Загрузить руководство пользователя для RIGOL DG852 Pro (англ.).
