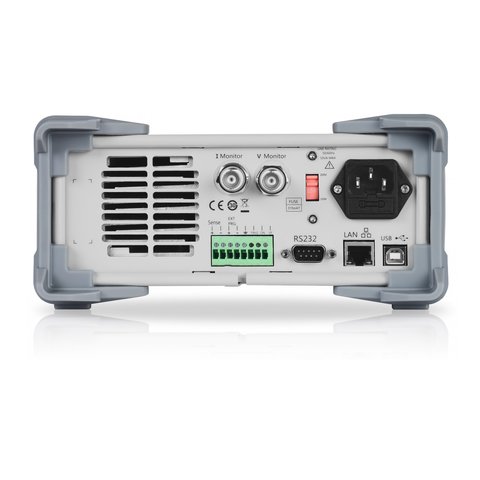

Нагрузка электронная программируемая SIGLENT SDL1030X-E
Все о товаре
Описание
SIGLENT SDL1030X-E – это программируемая электронная нагрузка постоянного тока мощностью 300 Вт. Оснащена качественным 3,5-дюймовый TFT-ЖК-дисплеем, имеет удобный интерфейс пользователя и обладает превосходными техническими характеристиками.
Модель SIGLENT SDL1030X-E обеспечивает разрешение 1 мВ/1 мА и регулируемую скорость нарастания тока от 0,001 А/мкс до 2,5 А/мкс. Для обеспечения удаленного управления серия SDL оснащена интерфейсами RS232 / USB / LAN.
Программируемая электронная нагрузка SDL1030X-E применяется при тестировании аккумуляторов, широко используется при разработке и тестировании электронной техники, а также используется в промышленности.
Особенности
- SDL1030X-E (Один канал): DC 150 В / 30 А, суммарная мощность до 300 Вт.
- 4 статических режима/динамические режимы: CC/CV/CR/CP.
- CC динамический режим: непрерывный, импульсный, коммутируемый.
- CC динамический режим: 25 кГц, CP динамический режим: 12.5 кГц.
- CV динамический режим: 0.5 Гц.
- Скорость измерений напряжения и тока: до 500 кГц.
- Регулируемый диапазон нарастания токовых значений: 0.001 A/us~2.5 A/us.
- Мин. разрешения по считыванию: 1 мВ, 1 мА.
- Функции тестирования короткого замыкания, тестирования батарей, режим CR-LED, тестирования конечной продукции на производственных линиях.
- 4-проводной режим компенсации SENSE.
- Наличие более 100 этапов редактирования функций.
- 50 групп пошаговых этапов программирования.
- OCP, OVP, OPP, OTP и LRV защита.
- Внешнее управление от аналоговых сигналов.
- Мониторинг параметров напряжения 0-10 В, тока.
- 3.5 дюймовый TFT-LCD дисплей, способный отображать множество параметров и состояний DUT одновременно.
- Встроенный интерфейс RS232/USB/LAN, модуль USB-GPIB (опционально).
- Графическое представление изменений форм сигналов, наличие карт памяти и вызова функций.
- Программное обеспечение: поддержка SCPI, LabView driver.
Технические характеристики
| Модель | SDL1030X | SDL1030X-E | |||
|---|---|---|---|---|---|
| Интенсивность входящего потока (0~40 °C) |
входное напряжение | 0~150 В | |||
| входной ток | 0~5 А | 0~30 А | 0~5 А | 0~30 А | |
| входная мощность | 300 Вт | ||||
| минимальное рабочее напряжение (DC) | 0,15 В при 5 А | 0,9 В при 30 А | 0,15 В при 5 А | 0,9 В при 30 А | |
| Режим CV | диапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| разрешение | 1 мВ | 1 мВ | |||
| точность | ± (0.05%+0.025%FS) 50 д.м. / °C | ± (0.05%+0.025%FS) 50 д.м. / °C | |||
| Режим CC | диапазон | 0~5 А | 0~30 A | 0~5 А | 0~30 A |
| разрешение | 1 мА | 1 мА | |||
| точность*2 | ± (0.05%+0.05%FS) 100 д.м. / °C | ± (0.1%+0.1%FS) 100 д.м. / °C | |||
| Режим CR *1 | диапазон | 0.03 Ом~10 кОм | |||
| разрешение | 1 мА / Vsense | ||||
| точность | 0.01%+0.0008 с | ||||
| Режим CP *3 | диапазон | 300 Вт | |||
| разрешение | 10 мВт | ||||
| точность | 0.1%+0.1% FS | ||||
| Динамический режим | |||||
| Режим CC | |||||
| T1&T2 | 20 us~999 S/Res: 1 uS | 20 us~999 S/Res: 1 uS | |||
| Точность | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | |||
| Скорость нарастания тока *4 | 0.001~0.5 A/us | 0.001~2.5 A/us | 0.001~0.5 A/us | 0.001~2.5 A/us | |
| Минимальное время нарастания | ≈10 uS | ≈12 uS | ≈10 uS | ≈12 uS | |
| Диапазон измерений | |||||
| Напряжение обратной связи | диапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| разрешение | 0.1 мВ | 1 мВ | 1 мВ | ||
| точность | ± (0.025%+0.025% FS) 20 д.м. / °C | ± (0.05%+0.02% FS) 20 д.м. / °C | |||
| Ток обратной связи | диапазон | 0~5 A | 0~30 A | 0~5 A | 0~30 A |
| разрешение | 0.1 мА | 1 мА | |||
| точность | ± (0.05%+0.05% FS) 50 д.м. / °C | ± (0.05%+0.05% FS) 50 д.м. / °C | |||
| Мощность обратной связи | диапазон | 300 Вт | |||
| разрешение | 10 мВт | ||||
| точность | ± (0.1%+0.1% FS) | ||||
| Сопротивление обратной связи | диапазон | 0.03 Ом ~10 КОм | |||
| разрешение | 0.001 Ом | ||||
| Защитный диапазон | |||||
| OPP | 310 Вт | ||||
| OCP | 5.1 A | 31 A | 5.1 A | 31 A | |
| OVP | 41 В | 155 В | 41 В | 155 В | |
| OTP | 95 ℃ | ||||
| Измерения параметров батарей | Напряжение на входе: 0.5~150 В; Макс. измерения: емкость=999 Ач Разрешение=0.1 мА; Временной диапазон=1~24 |
||||
| Сопротивление на входе | >200 кОм | ||||
| Габариты | 256 × 115 × 410 мм (Ш × В × Г) | ||||
| Вес | 5,8 кг | ||||
*2 Скорость нарастания тока >0.2 A/us
*3 Величина входного напряжения/тока не должна быть менее 10% от всей шкалы.
*4 Скорость нарастания тока: нарастание скорости в рамках 0%~90% от величины тока (0-макс. величина).
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDL1030X-E (англ.).
Руководство по программированию
Загрузить руководство по программированию для SIGLENT SDL1030X-E (англ.).
Дополнительные характеристики
Загрузить дополнительные характеристики для SIGLENT SDL1030X-E (англ.).
Комплектация
- Нагрузка электронная программируемая SIGLENT SDL1030X-E — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Руководство пользователя — 1 шт.
- Калибровочный сертификат — 1 шт.
