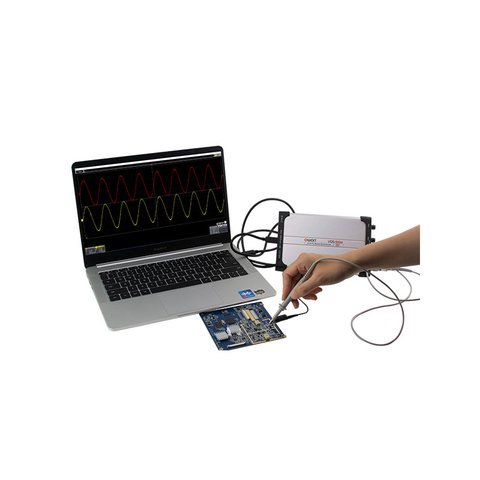

OWON VDS6104 – это цифровой четырехканальный USB-осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с и объемом памяти 10 МБ. Устройство совместимо с Windows 10, Windows 8, Windows 7, Windows XP, VISTA. Имеет стандартные интерфейсы USB, LAN, Wi-Fi (опционально).
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 Гвыб/с |
| Горизонтальная шкала | 1 нс/дел~100 с/дел, шаг 1~2~5 |
| Режимы дискретизации | обычный, пиковый детектор, усреднение |
| Объем памяти | 10 МБ |
| Режимы входа | открытый вход (DC), закрытый вход (AC), заземление |
| Входное сопротивление | 1 МОм±2%, параллельно с 15 пФ±5 пФ |
| Вертикальная чувствительность | 2 мВ/дел~5 В/дел |
| Вертикальное разрешение | 8 бит |
| Макс. входное напряжение | 40 Впик-пик (постоянное+переменное) |
| Предел полосы пропускания | 20 МГц, полная полоса пропускания |
| Коэффициент деления пробника | 1X, 10X, 100X, 1000X |
| Тип запуска | по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse) |
| Режим запуска | авто, ждущий, однократный |
| Курсорные измерения | ΔU, Δt |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty |

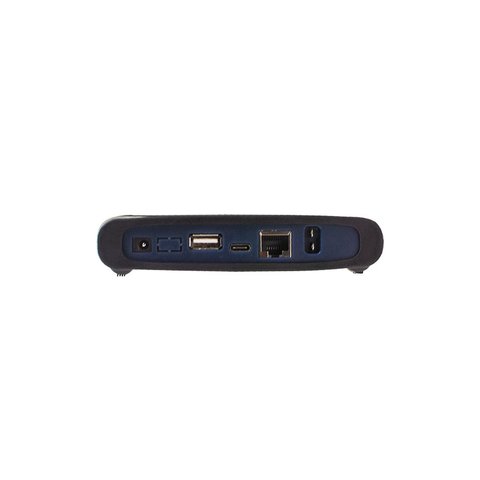

| Интерфейсы | USB-устройство (Type-C), USB-хост; LAN, Wi-Fi (опционально) |
| Частотомер | есть |
| Габариты | 190 мм × 120 мм × 18 мм |
| Вес | около 450 г |
Загрузить руководство пользователя для OWON VDS6104 (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Частота дискретизации |
|
| Тип |
|
| Объем памяти |
|
Это фильтр, который отрезает всё выше двадцати мегагерц. Нужен он, когда полезный сигнал медленный, а вместе с ним в канал лезет высокочастотный шум от импульсного преобразователя или радиотракта: включили ограничение — и линия стала чистой, форма читается. В полном режиме прибор работает в своей полосе 100 МГц с дискретизацией 1 Гвыб/с.
Возможность видеть такт, данные, разрешение и ответ в одном захвате, не перетыкая щупы и не теряя взаимное положение событий во времени. В приборе без собственного экрана это особенно уместно: четыре осциллограммы на монитор ноутбука вмещаются свободно, чего не скажешь о семидюймовом экране настольной модели. Память 10 МБ, разрешение 8 бит.
Прибор заводится в автоматизированный стенд без собственного драйвера: команды стандартные, а готовые библиотеки LabVIEW видят его как обычный измерительный блок. Для выходного контроля это снимает основную часть работы с интеграцией. Программное обеспечение работает под Windows XP, Vista, 7 и 8 в 32- и 64-битных вариантах, есть автоматическая настройка развертки и запуска.
От 1 нс/дел до 100 с/дел со стандартным шагом 1-2-5. Нижний предел позволяет растянуть фронт на весь экран, верхний — записать процесс длительностью более четверти часа. Такой разброс в четырнадцать порядков и есть основным преимуществом цифрового прибора над аналоговым. Режимы дискретизации: обычный, пиковый детектор и усреднение.
