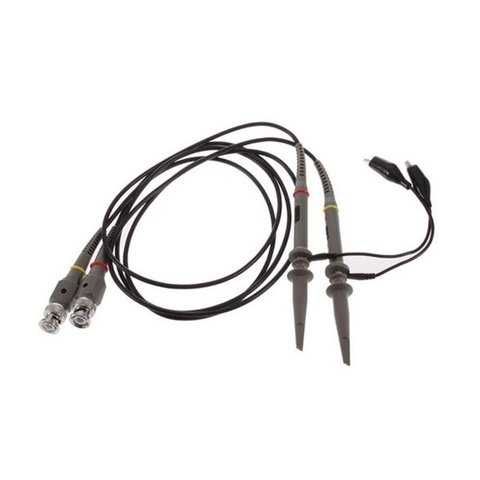

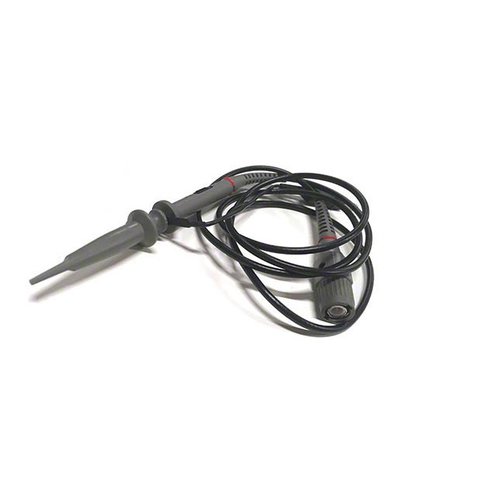

Осциллографические щупы OWON T5100 (2 шт.)

Код: 911463
Осциллографические щупы OWON T5100 (2 шт.)
Все о товаре
Описание
Характеристики
696 ₴
Цена с НДС

Все о товаре

Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
Комплект из 2 высоковольтных осциллографических щупов с коэффициентом затухания 10:1 и 1:1, пропускной способностью 100 МГц, для измерения напряжения до 600 В Читать далее
696 ₴
Цена с НДС
696 ₴
Цена с НДС

Описание

OWON T5100 – это универсальный высоковольтный осциллографический щуп с двойным коэффициентом затухания и с пропускной способностью 100 МГц, который используется для подключения тестируемой схемы и входа осциллографа и полностью совместим с осциллографами всех производителей, оснащенными стандартным разъемом BNC.

Особенности

  • Коэффициент ослабления можно переключать между 10:1 и 1:1 с помощью ползункового переключателя на ручке;
  • Рассчитан на работу с высокими частотами до 100 МГц;
  • Безопасное измерение рабочего напряжения до 200 В при коэффициенте затухания 1:1 и до 600 В при коэффициенте затухания 10:1;
  • Отлитые под давлением заземляющие провода обеспечивают надежный контакт и увеличенный срок службы;
  • Высококачественный пластик, из которого изготовлена ручка, обеспечивает надежный захват во время работы и прочность конструкции;
  • Гладкая поверхность удобна в использовании;
  • Усовершенствованная технология сборки для повышенной производительности;
  • Совместимость с осциллографами Owon, Rigol, Siglent, Atten и других брендов..

Технические характеристики

Коэффициент деления 1:1 10:1
Полоса пропускания 100 МГц
Максимальное рабочее напряжение 200 В 600 В
Входное сопротивление 1 МОм 10 МОм
Входная емкость 85 – 115 пФ 14,5 – 17,5 пФ
Диапазон компенсации 20 – 35 пФ
Время нарастания фронта 3,5 нс
Тип разъема BNC
Рабочая температура от -10 до +50°C
Длина кабеля 130 см
Материал Пластик
Вес 90 г

Комплектация

  • Осциллографический щуп OWON T5100 — 2 шт.
  • Защитная насадка — 2 шт.
  • Цветное маркерное кольцо — 4 шт.
  • Щуп заземления — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Чем пара щупов OWON T5100 отличается от пары P2060?
Оба щупа имеют переключатель 10:1 и 1:1 и те же пределы 200 В и 600 В, но T5100 рассчитан на 100 МГц и имеет время нарастания 3,5 нс. Кабель длиннее, 130 см, а рабочая температура начинается от -10°C. В коробке два щупа T5100, две защитные насадки, четыре маркерных кольца, щуп заземления и инструкция. Отдельный щуп той же модели: OWON T5100.
Какая входная емкость у T5100 в режимах 1:1 и 10:1?
В режиме 1:1 входная емкость от 85 до 115 пФ при сопротивлении 1 МОм, в режиме 10:1 от 14,5 до 17,5 пФ при сопротивлении 10 МОм. На высоких частотах именно емкость нагружает схему, поэтому для быстрых сигналов всегда выбирают 10:1. Диапазон компенсации от 20 до 35 пФ, поэтому щуп подходит к осциллографам с входной емкостью в этих пределах. Разъем BNC, щуп весит 90 г.
Подойдут ли щупы T5100 к осциллографу Rigol или Siglent?
Да, щуп имеет стандартный разъем BNC и совместим с осциллографами Owon, Rigol, Siglent, Atten и других брендов. Он рассчитан на работу с частотами до 100 МГц. Цветные маркерные кольца, которых в комплекте 4, помогают обозначить, какой щуп подключен к какому каналу, а защитные насадки берегут наконечники. Кабель длиной 130 см позволяет дотянуться до платы на столе, не передвигая прибор. Ручка из качественного пластика надежно лежит в руке, а заземляющие провода, отлитые под давлением, обеспечивают надежный контакт.

Характеристики

Измерительный щуп для осциллографа подходит к следующим моделям Цифровых осциллографов
  • OWON XDS3064E
  • OWON SDS1102
  • OWON XDS3062A
  • OWON SDS1104
  • OWON SDS7102-V
  • OWON XDS2102A
  • OWON xDS3102A
  • OWON XDS3104E
Полоса пропускания
  • 100 МГц
Макс. напряжение
  • 600 В

Отзывы клиентов

Часто задаваемые вопросы

Чем пара щупов OWON T5100 отличается от пары P2060?

Оба щупа имеют переключатель 10:1 и 1:1 и те же пределы 200 В и 600 В, но T5100 рассчитан на 100 МГц и имеет время нарастания 3,5 нс. Кабель длиннее, 130 см, а рабочая температура начинается от -10°C. В коробке два щупа T5100, две защитные насадки, четыре маркерных кольца, щуп заземления и инструкция. Отдельный щуп той же модели: <a href="{{p,927554}}">OWON T5100</a>.

Какая входная емкость у T5100 в режимах 1:1 и 10:1?

В режиме 1:1 входная емкость от 85 до 115 пФ при сопротивлении 1 МОм, в режиме 10:1 от 14,5 до 17,5 пФ при сопротивлении 10 МОм. На высоких частотах именно емкость нагружает схему, поэтому для быстрых сигналов всегда выбирают 10:1. Диапазон компенсации от 20 до 35 пФ, поэтому щуп подходит к осциллографам с входной емкостью в этих пределах. Разъем BNC, щуп весит 90 г.

Подойдут ли щупы T5100 к осциллографу Rigol или Siglent?

Да, щуп имеет стандартный разъем BNC и совместим с осциллографами Owon, Rigol, Siglent, Atten и других брендов. Он рассчитан на работу с частотами до 100 МГц. Цветные маркерные кольца, которых в комплекте 4, помогают обозначить, какой щуп подключен к какому каналу, а защитные насадки берегут наконечники. Кабель длиной 130 см позволяет дотянуться до платы на столе, не передвигая прибор. Ручка из качественного пластика надежно лежит в руке, а заземляющие провода, отлитые под давлением, обеспечивают надежный контакт.
