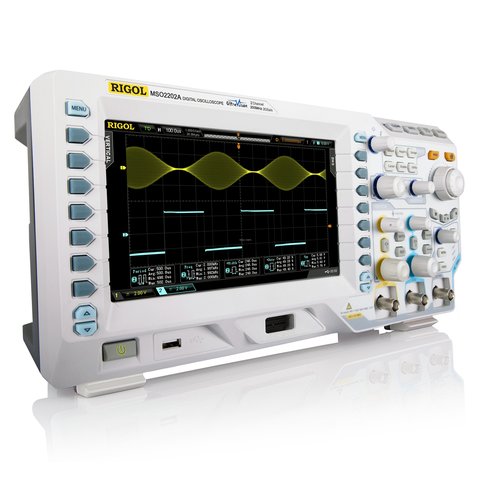

Чем MSO2202A отличается от обычного осциллографа?
Это осциллограф смешанных сигналов: к двум аналоговым каналам добавлены 16 цифровых, причём уже в базовой комплектации, и щупы анализатора идут в комплекте. Аналоговые каналы имеют разрешение 8 бит, цифровые по одному биту, ведь их задача показать уровень логики, а не форму сигнала. Полоса 200 МГц, максимальная дискретизация 2 ГВыб/с, экран 8-дюймовый ЖК-дисплей.
Сколько цифровых каналов у MSO2202A и как их подключать?
Шестнадцать, с дискретизацией 1 ГВыб/с, а щупы анализатора входят в комплект отдельным набором. Это отличает модель от приборов, где логический пробник покупается дополнительно. С шестнадцатью линиями можно смотреть целую шину данных вместе с аналоговым сигналом и видеть, что сработало раньше. Аналоговых каналов здесь два, а максимальный захват осциллограмм составляет 50,000 осц/сек.
Зачем в MSO2202A импеданс 50 Ом?
Вход на 50 Ом согласуется с высокочастотными источниками и кабелями, поэтому сигнал не отражается назад и фронт не искажается. Для обычных измерений пассивным щупом используют высокоомный вход. Производитель упоминает также минимальное перерегулирование при переходных процессах и диапазон вертикальной чувствительности от 500 мкВ/дел до 10 В/дел.
Через что MSO2202A отдаёт данные на компьютер?
USB Host и Device, RS-232 и выход P/F для сигнала «пройдено / не пройдено» по маске. Набор нетипичный: RS-232 остался со времён промышленных стендов, а выход P/F позволяет встроить прибор в конвейерную проверку без компьютера вообще. Стандартная глубина памяти 14 МБ с опциональным расширением до 56 МБ, максимальный захват 50,000 осц/сек.
