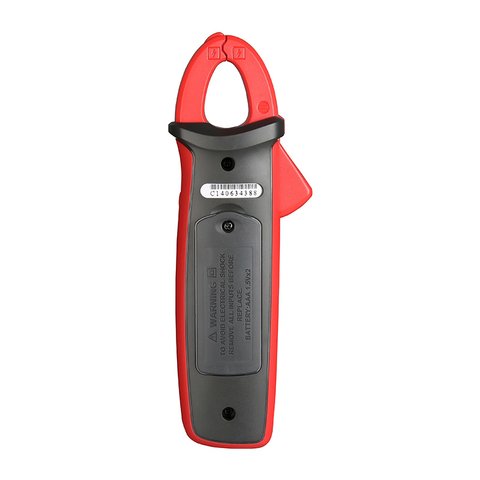

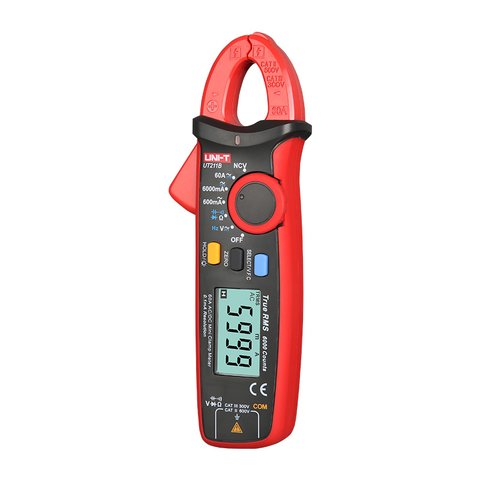

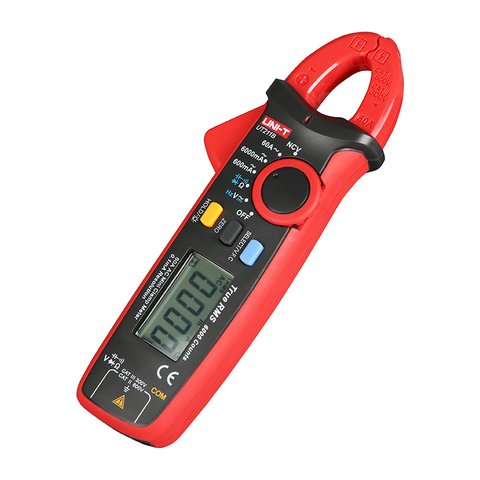

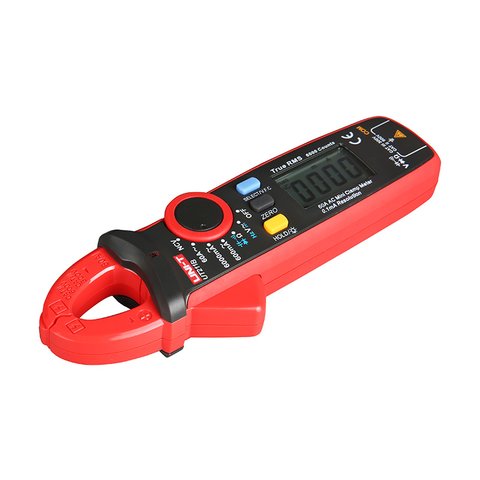

UNI-T UT211B – это миниатюрные токоизмерительные клещи True RMS, с помощью которых можно измерить постоянный и переменный ток, постоянное и переменное напряжение, сопротивление и емкость. Прибор оснащен 6000-разрядным дисплеем и функцией NCV (бесконтактного измерения напряжения). Клещи обеспечивают высокую точность результатов измерения при работе с электроникой. Например, при устранении неисправностей токовой нагрузки солнечных энергосистем, электромобилей и пр. Данная модель легкая и эргономичная, что делает ее особенно удобной при проведении измерений в ограниченном пространстве.
| Функция | Диапазон | Погрешность |
|---|---|---|
| Переменный ток | 60 А (разрешение 0,1мА) | ±(1.5%+10) |
| Постоянный ток | 60 А | ±(2%+3) |
| Переменное напряжение | 600 В | ±(0.8%+3) |
| Постоянное напряжение | 600 В | ±(0.7%+3) |
| Сопротивление | 60 МОм | ±(0.8%+2) |
| Емкость | 62 мФ | ±(4%+5) |
| Тестирование диодов | около 3,0 В | |
| Общие характеристики | ||
| Дисплей | ЖК, 6000-разрядный, 39,3 мм × 26,5 мм | |
| Диаметр раскрытия клещей | 17 мм | |
| Отключение питания | примерно через 15 мин | |
| Входное сопротивление для постоянного напряжения | ≥10 МОм | |
| Питание | батарея 1,5 В (R03) × 2 шт. | |
| Габариты | 175 мм × 60 мм × 33,5 мм | |
| Вес | 170 г | |
Загрузить руководство пользователя для UNI-T UT211B (англ.).
| Тип |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Частота |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Емкость |
|
| Звуковая прозвонка цепи |
|
| Диаметр обхвата |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| NCV |
|
| Разрядность |
|
| Постоянный ток |
|
| Переменный ток |
|
Это уровень, на котором клещи перестают быть грубым инструментом. Заявленное разрешение 0,1 мА на переменном токе при верхнем пределе 60 А и погрешности ±(1.5%+10) означает, что прибор видит ток потребления отдельной платы, драйвера или датчика, и видит его без разрыва цепи. Обычно такие величины измеряют <a href="{{pt,238}}">мультиметром</a> в разрыве линии, что требует остановки оборудования. Здесь достаточно накинуть губки на провод.
В этих системах много низковольтных цепей постоянного тока, которые нельзя разрывать на ходу, и одновременно нужна точность. UT211B измеряет постоянный ток до 60 А с погрешностью ±(2%+3), имеет режим обнуления ZERO для компенсации смещения нуля, дисплей на 6000 отсчётов и губки 17 мм для работы в тесном боксе. Сопротивление до 60 МОм и емкость до 62 мФ дополнительно закрывают диагностику самой электроники.
В перечне функций она названа преобразователем напряжение-частота. Такой режим используют при работе с приводами: он помогает снять полезный сигнал в цепях, где напряжение имеет импульсную форму, и не получить завышенное показание от коммутационных выбросов. Вместе с True RMS и автовыбором диапазона это расширяет применение прибора за пределы чистой синусоиды сети.
UT211B точнее и лучше оснащён: 6000 отсчётов, переменный ток до 60 А с погрешностью ±(1.5%+10) и разрешением 0,1 мА, сопротивление до 60 МОм, емкость до 62 мФ, режим ZERO, NCV и VFC. <a href="{{p,917140}}">UT210E</a> даёт ток до 100 A, то есть более высокий верхний предел, но сопротивление лишь до 20 МОм и емкость до 20 мФ. Оба в одинаковом корпусе 175 × 60 × 33,5 мм весом 170 г с губками 17 мм.
Индикация разряда срабатывает при напряжении питания ≤2,5 В, то есть ещё до того, как показания начнут «плыть». Питание от двух батареек 1,5 В типа R03, автоотключение примерно через 15 мин простоя. В комплекте клещи, батареи, измерительные щупы и руководство, а чехла и фонарика нет, и это стоит учесть, если прибор придётся носить в сумке с инструментом.
