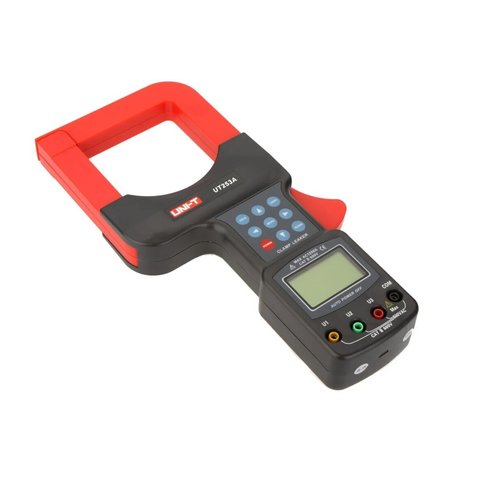

UNI-T UT253A — это высокоточные профессиональные токоизмерительные клещи для измерения токов утечки, способные измерять ток до 1200 А. Клещи снабжены крупными губками размером 80×80 мм, позволяющими проводить точные измерения тока утечки, тока и трехфазного переменного напряжения на кабелях большого диаметра и плоских стальных заземляющих проводах. Благодаря передовым технологиям преобразования тока и цифровой интеграции, функции автоматизации и значительному диаметру губок UNI-T UT253A пригодны для широкого спектра применения, включая электроэнергетические установки, объекты связи, железнодорожную инфраструктуру, нефтяные месторождения и строительные площадки.
| Характеристики | Диапазон измерений | Точность измерений |
|---|---|---|
| Ток утечки (А) | 0 мА ~ 300 А | ±(1,5%+3) |
| 300 А ~ 1200 А | ±(2%+3) | |
| 0 - 600 В (50 - 60 Гц) | ±(1,5%+3) | |
| Разрешение | 0,01 мА | |
| Информация об устройстве | ||
| Дисплей | 128 × 64 (47 × 28,5 мм) LCD | |
| Размер губок | 80 × 80 мм | |
| Регистрация данных | 200 | |
| Скорость выборки | 2 раза/с | |
| Режим измерений | Трансформатор зажимного типа, интегральная схема | |
| Питание | 6 В постоянного тока / Батарея АА 1,5 В (LR6) × 4 шт. | |
| Время работы от батарей | 12 ч | |
| Прочность изоляции | 2 кВ AC (среднеквадратичное значение) (между железным сердечником и корпусом) | |
| Температура эксплуатации | -10 ~ 40°C | |
| Температура хранения | -10 ~ 60°C | |
| Размеры | 275 × 145 × 40 мм | |
| Вес | 830 г (с батарейками) | |
Скачать руководство пользователя для клещей измерения токов утечки UNI-T UT253A/UT253B (англ.).
| Тип |
|
| Диаметр обхвата |
|
| Переменное напряжение |
|
| Емкость |
|
| Постоянный ток |
|
| Частота |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Постоянное напряжение |
|
| Звуковая прозвонка цепи |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| Сопротивление |
|
| NCV |
|
| Переменный ток |
|
Токопроводящие кабели сечением 80 мм, а также плоские стальные заземляющие провода сечением 96 × 4 мм, именно последние чаще всего и не влезают в обычные клещи с круглым просветом. По этому размеру и выбирают прибор для контура заземления подстанции, ввода в здание или магистрали на объекте связи. Габариты самого прибора 275 × 145 × 40 мм, вес 830 г с батарейками, это уже для удержания двумя руками.
Трёхфазное переменное напряжение в диапазоне 0 - 600 В при 50 - 60 Гц с погрешностью ±(1,5%+3). Одновременное отображение однофазного тока утечки и трёхфазного напряжения позволяет сразу связать одно с другим: коррелирует ли утечка с перекосом напряжения, растёт ли она под нагрузкой. Без этого приходилось бы работать двумя приборами и сравнивать показания по времени.
Железный сердечник губок изготовлен из специального сплава с применением магнитного экранирования. При измерении утечек без этого не обойтись: полезный сигнал здесь микроамперы, а рядом на объекте проходят кабели с рабочими токами в сотни ампер, поле которых легко перекроет то, что вы ищете. Дополнительно прочность изоляции между сердечником и корпусом составляет 2 кВ AC.
Разрешение 0,01 мА при диапазоне от 0 мА до 300 А с погрешностью ±(1,5%+3) и далее от 300 А до 1200 А с погрешностью ±(2%+3). Один прибор закрывает и поиск утечки в десятки микроампер, и контроль рабочего тока магистрали до 1200 А. Скорость выборки 2 раза в секунду, дисплей 128 × 64 точки размером 47 × 28,5 мм с подсветкой.

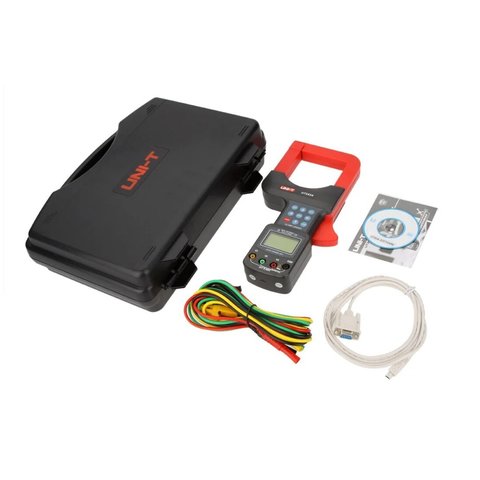

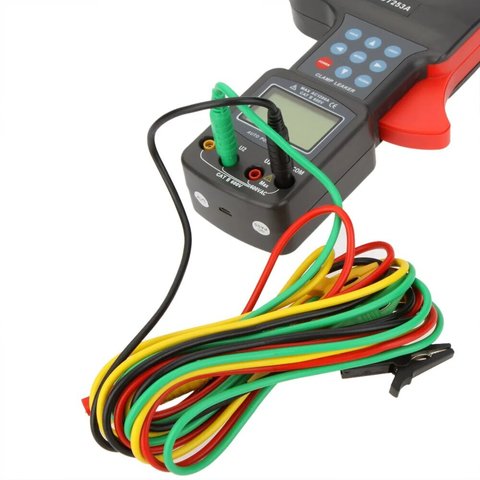

Да, данные передаются через USB-порт, а компакт-диск с программным обеспечением для ПК входит в комплект вместе с четырьмя измерительными проводами и батарейками АА. Прибор также удерживает и хранит наборы результатов в собственной памяти. Ограничение при выездной работе: время автономности 12 ч от четырёх элементов АА и рабочая температура от -10 до 40°C.
