Измеритель RLC OWON LCR2020

Код: 917837
Измеритель RLC OWON LCR2020
Все о товаре
Описание
42 770 ₴
40 420 ₴
Цена с НДС

Все о товаре

Бестселлер
Бренд: OWON
Официальный дистрибьютор
Сертификат OWON
4 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Измеряет индуктивность, емкость, сопротивление, комплексное сопротивление, качественный показатель, тангенс угла потерь, фазовый угол и постоянное сопротивление с точностью до 0,05% Читать далее
42 770 ₴
40 420 ₴
Цена с НДС
42 770 ₴
40 420 ₴
Цена с НДС

Описание

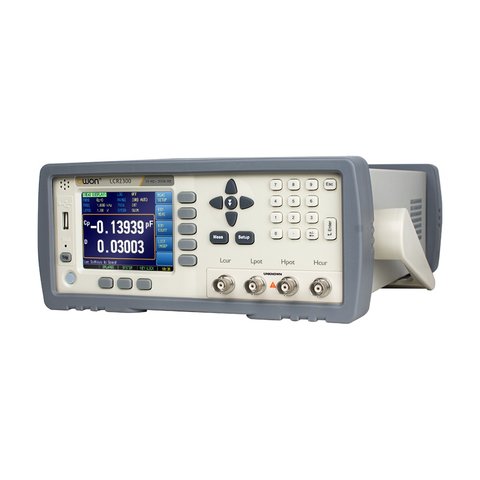

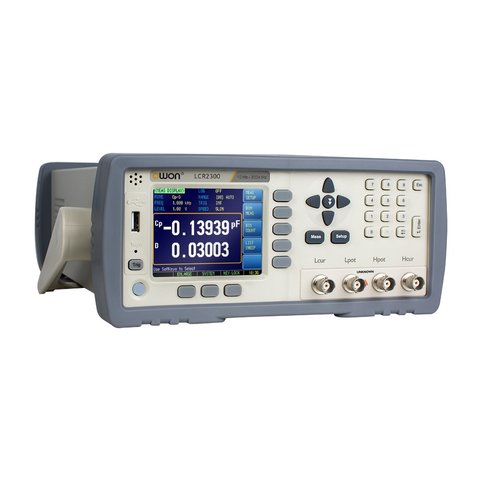

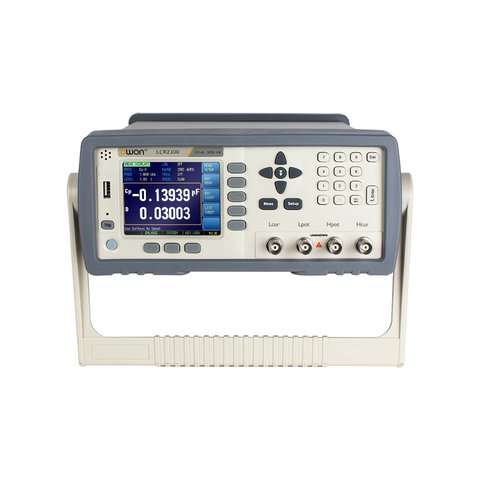

OWON LCR2020 – это прецизионный настольный измеритель RLC, оснащенный 32-битным ARM-микропроцессором. Прибор измеряет индуктивность, емкость, сопротивление, комплексное сопротивление, качественный показатель, тангенс угла потерь, фазовый угол и постоянное сопротивление с точностью до 0,05%. Поддерживает частоты измерения от 10 Гц до 20 кГц, имеет функции сортировки и хранения данных, поддерживает интерфейсы RS-232C и драйвер, а также USB. Поддерживаются протоколы SCPI и Modbus для удаленного управления и сбора данных.

Особенности

  • Последовательная частота тестирования
  • Базовая точность: 0,05%
  • Скорость измерения до 40 раз в секунду
  • 9 диапазонов измерения, авто, удержание и номинального значения (прибор автоматически выбирает оптимальный диапазон на основе номинального значения)
  • Измерение DCR и внутреннего постоянного смещения (±2,5 В)
  • 3,5-дюймовый цветной ЖК-дисплей
  • Интерфейсы: USB хост / устройство, RS232, драйвер
  • Поддержка SCPI и протокола связи ModbusRTU

Технические характеристики

Функции тестирования Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd, DCR
Параметры мониторинга Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Lac, △, △%
Частота тестирования 10 Гц ~ 20 кГц
Базовая точность 0,05% (медленно/средне), 0,1% (быстро)
Скорость измерения 40 раз/с, 10 раз/с, 3 раза/с
Диапазон измерений L:0,00001 мкГн ~ 9999,99 Гн
C:0,00001 пФ ~ 9999,99 мФ
R, X, Z: 0,00001 Ом ~ 99,9999 МОм
B, G: 0,01 нСм ~ 999,999 См
D: 0,00001 ~ 9,99999
Q: 0,00001 ~ 99999,9
θd: -179,999°~179,999°
θr: -3,14159 ~ 3,14159
%: -999,999% ~ 999,999%
Выходной импеданс 30 Ом, 50 Ом, 100 Ом
Регулирование диапазона Авто, удержание и номинальный диапазон. Всего 9 диапазонов
Смещение постоянного тока (внутреннее) -2,50 В ~ +2,50 В
Функция корреляции обрыв/короткое замыкание
Функция звукового сигнала выключено/норма/отклонение и высокий/низкий звуковой сигнал
Память встроенные 10 файлов
Режим запуска внутренний, ручной, внешний и дистанционный запуск

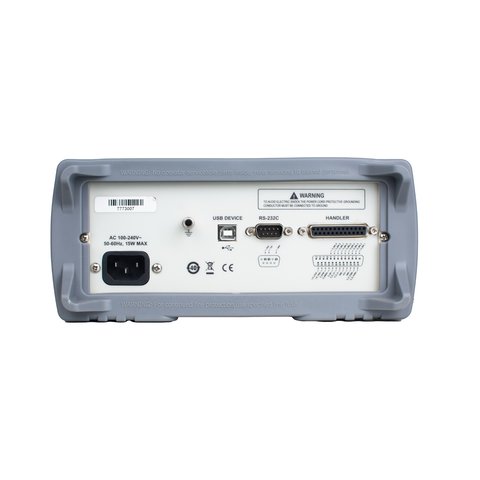

Интерфейс USB хост / устройство, RS232, драйвер
Дисплей 3,5-дюймовый ЖК
Питание 100-240 В переменного тока, 50-60 Гц
Предохранитель 250 В, 3 А, инерционный
Максимальная номинальная мощность 15 В
Габариты 264 мм × 349,5 мм × 216 мм × 322,9 мм
Вес 3 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для OWON LCR2020 (англ.).

Комплектация

  • Измеритель RLC OWON LCR2020 — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Тестовый фиксатор Т10 — 1 шт.
  • Измерительные провода — 1 компл.
  • Фольга для замыкания — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

На какой скорости OWON LCR2020 дает точность 0,05%?
Базовая точность 0,05% гарантируется в медленном и среднем режимах, а в быстром, 40 раз/с, только 0,1%. Средний режим дает 10 измерений в секунду, медленный 3. Для лабораторного измерения отдельного компонента стоит брать медленный режим, для сортировки потока деталей быстрый. Частота тестирования от 10 Гц до 20 кГц, 9 диапазонов с автовыбором, удержанием или выбором по номиналу.
Какие параметры измеряет LCR2020, кроме L, C и R?
Функции тестирования: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd и сопротивление постоянному току DCR. Среди параметров мониторинга есть также проводимость Y, напряжение Vac и отклонение от номинала △ и △%. Внутреннее смещение постоянного тока от -2,50 В до +2,50 В. Выходной импеданс выбирается из 30 Ом, 50 Ом и 100 Ом. Дисплей цветной, 3,5 дюйма.
Как управлять OWON LCR2020 с компьютера?
Для связи с компьютером есть USB хост, USB устройство и RS232. Поддерживаются команды SCPI и протокол ModbusRTU. Запуск бывает внутренним, ручным, внешним и дистанционным. В памяти 10 файлов настроек. В комплекте тестовый фиксатор Т10, измерительные провода и фольга для замыкания. Среди имеющихся в наличии настольных приборов есть UNI-T UTR2830E.

Отзывы клиентов

Часто задаваемые вопросы

На какой скорости OWON LCR2020 дает точность 0,05%?

Базовая точность 0,05% гарантируется в медленном и среднем режимах, а в быстром, 40 раз/с, только 0,1%. Средний режим дает 10 измерений в секунду, медленный 3. Для лабораторного измерения отдельного компонента стоит брать медленный режим, для сортировки потока деталей быстрый. Частота тестирования от 10 Гц до 20 кГц, 9 диапазонов с автовыбором, удержанием или выбором по номиналу.

Какие параметры измеряет LCR2020, кроме L, C и R?

Функции тестирования: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd и сопротивление постоянному току DCR. Среди параметров мониторинга есть также проводимость Y, напряжение Vac и отклонение от номинала △ и △%. Внутреннее смещение постоянного тока от -2,50 В до +2,50 В. Выходной импеданс выбирается из 30 Ом, 50 Ом и 100 Ом. Дисплей цветной, 3,5 дюйма.

Как управлять OWON LCR2020 с компьютера?

Для связи с компьютером есть USB хост, USB устройство и RS232. Поддерживаются команды SCPI и протокол ModbusRTU. Запуск бывает внутренним, ручным, внешним и дистанционным. В памяти 10 файлов настроек. В комплекте тестовый фиксатор Т10, измерительные провода и фольга для замыкания. Среди имеющихся в наличии настольных приборов есть <a href="{{p,926006}}">UNI-T UTR2830E</a>.
