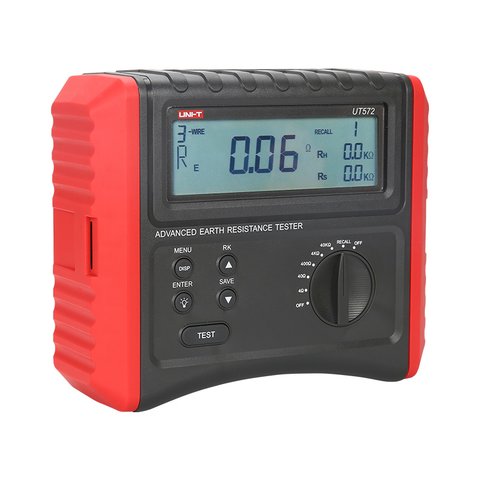

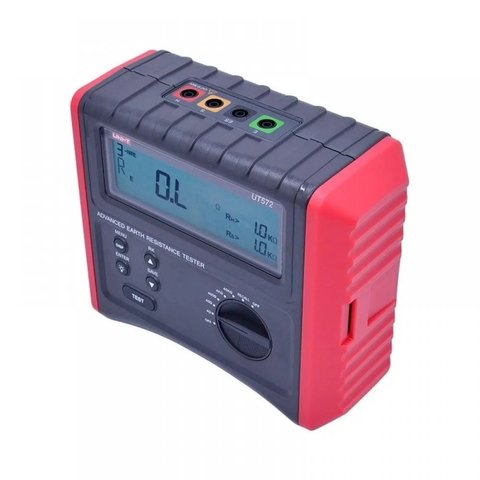

Измеритель сопротивления заземления UNI-T UT572

Код: 903506
Измеритель сопротивления заземления UNI-T UT572
Все о товаре
Описание
25 664 ₴
Цена с НДС

Все о товаре

5 (2)
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
7 кг Гарантия: 24 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
UT572 может проводить 2/3/4-проводные измерения сопротивления заземления и грунта и автоматические проверки соединения интерфейса, определять напряжение/частоту помех Читать далее
25 664 ₴
Цена с НДС
25 664 ₴
Цена с НДС

Описание

UNI-T UT572 – это улучшенный тестер, предназначенный для измерения сопротивления заземления и удельного сопротивления грунта. Может выполнять точные 4-х, 3-х проводные и простое 2-х проводное измерение сопротивления заземления для силовых и электрических систем, оборудования молниезащиты и системы заземления электрического оборудования.

Прибор создан по передовой микропроцессорной технологии без подвижных частей в измерительном механизме.  Измерения происходят автоматически при нажатии кнопки. Также измеритель не нуждается в калибровке перед началом испытаний. Может быть использован как в лабораторных, так и в полевых условиях.

Особенности

  • Большой 4-значный ЖК-дисплей, время выборки 5 с.
  • 2/3/4-проводные измерения сопротивления заземления и удельного сопротивления грунта.
  • Тестовые частоты (94 Гц / 128 Гц) (на выбор).
  • Измерение напряжения помех (Ust) и частоты (Fst).
  • Погрешность измерения RH (сопротивления вспомогательного заземления) и RS (сопротивление щупа).
  • Автоматическое выключение (после 5 минут без еактивности).
  • Функция удержания данных.
  • Память (на 20 ячеек).
  • Двойная изоляция.
  • Измерение компенсирующего сопротивления RK.

Технические характеристики

Характеристики Диапазон Погрешность
Сопротивление заземления (Re) 4 Ом ±(3%+15)
40 Ом / 400 Ом / 4 кОм / 40 кОм ±(3%+5)
Удельное сопротивление почвы (ρ) 4 Ом / 40 Ом / 400 Ом / 4 кОм / 40 кОм ρ = 2 × π × L × Re (в зависимости от результата проверки Re)
Напряжение помех (Ust) 50 В (постоянное напряжение / 40 Гц ~ 500 Гц) ±(3%+3)
Частота помех (Fst) 40 Гц ~ 500 Гц ±(1%+2)
Функции
2/3/4-проводный тест ✓
Частота проверки сопротивления заземления 94/128 Гц (на выбор) ✓
Расстояния для испытаний на удельное сопротивление почвы 1 ~ 40 м ✓
Тест сопротивления заземления RH и RS ✓
Тест компенсирующего сопротивления РК ✓
Удержание данных ✓
Память 20 ячеек памяти
ЖК с подсветкой ✓
Автоматическое отключение примерно через 5 минут ✓
Индикация низкого заряда батареи ≤9,5 В ✓
Общие характеристики
Питание батареи AA; 1,5 В (LR6) × 8 шт.
Дисплей ЖК, 125 мм × 37 мм
Цвет корпуса красный/серый
Габариты 210 мм × 175 мм × 90 мм
Вес 1100 г

Руководство пользователя

PDF  Загрузить руководство пользователя для UNI-T UT572 (англ.).

Комплектация

  • Тестер сопротивления заземления UNI-T UT572 — 1 шт.
  • Простые измерительные щупы с зажимами типа "крокодил" — 2 шт.
  • Штыри заземления — 4 шт.
  • Стандартные измерительные щупы с зажимами типа "крокодил" (красный 40 м, красный 20 м, черный 20 м, желтый 10 м, зеленый 5 м) — 5 шт.
  • Кейс — 1 шт.
  • Ремень — 1 шт.
  • Батарея AA 1,5 В — 8 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Какие схемы подключения поддерживает UNI-T UT572?
UT572 измеряет сопротивление заземления по 2-, 3- и 4-проводной схеме. 4-проводная самая точная, так как исключает сопротивление измерительных проводов, а 2-проводная простая и подходит для быстрой проверки. Диапазоны 4, 40, 400 Ом, 4 и 40 кОм, погрешность на большинстве из них 3% + 5. Тестовую частоту 94 или 128 Гц выбирают, чтобы избежать помех.
Как UNI-T UT572 измеряет удельное сопротивление грунта?
Для этого 4 стержня забивают в одну линию на одинаковом расстоянии, которое можно задать от 1 до 40 м. Прибор измеряет сопротивление и рассчитывает удельное сопротивление грунта по формуле ρ = 2 × π × L × Re, где L является расстоянием между стержнями. Чем больше расстояние, тем более глубокий слой грунта учитывается. Это нужно для проектирования заземления и молниезащиты.
Какие провода и стержни поставляются с UNI-T UT572?
В комплекте 4 стержня для заземления, 5 проводов с зажимами длиной 40, 20, 20, 10 и 5 м, 2 простых щупа, кейс, ремень и 8 батарей AA. Следовательно, прибор готов к работе в поле без докупки принадлежностей. Память имеет 20 ячеек. Питание от 8 батарей даёт прибор весом 1100 г. Полный набор проводов разной длины позволяет разнести вспомогательные стержни на нужное расстояние от заземлителя.

Отзывы клиентов

Часто задаваемые вопросы

Какие схемы подключения поддерживает UNI-T UT572?

UT572 измеряет сопротивление заземления по 2-, 3- и 4-проводной схеме. 4-проводная самая точная, так как исключает сопротивление измерительных проводов, а 2-проводная простая и подходит для быстрой проверки. Диапазоны 4, 40, 400 Ом, 4 и 40 кОм, погрешность на большинстве из них 3% + 5. Тестовую частоту 94 или 128 Гц выбирают, чтобы избежать помех.

Как UNI-T UT572 измеряет удельное сопротивление грунта?

Для этого 4 стержня забивают в одну линию на одинаковом расстоянии, которое можно задать от 1 до 40 м. Прибор измеряет сопротивление и рассчитывает удельное сопротивление грунта по формуле ρ = 2 × π × L × Re, где L является расстоянием между стержнями. Чем больше расстояние, тем более глубокий слой грунта учитывается. Это нужно для проектирования заземления и молниезащиты.

Какие провода и стержни поставляются с UNI-T UT572?

В комплекте 4 стержня для заземления, 5 проводов с зажимами длиной 40, 20, 20, 10 и 5 м, 2 простых щупа, кейс, ремень и 8 батарей AA. Следовательно, прибор готов к работе в поле без докупки принадлежностей. Память имеет 20 ячеек. Питание от 8 батарей даёт прибор весом 1100 г. Полный набор проводов разной длины позволяет разнести вспомогательные стержни на нужное расстояние от заземлителя.
