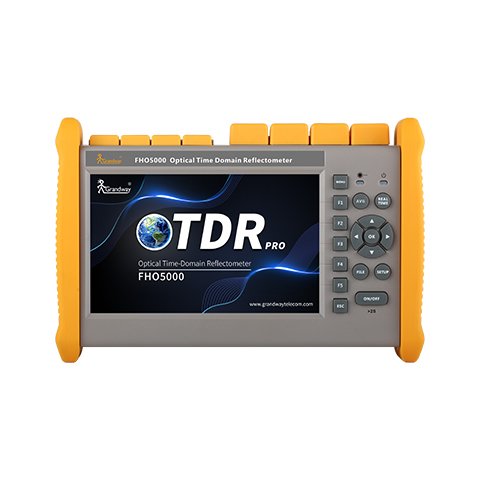

Оптический рефлектометр Grandway FHO5000-T35FPRO-LS-PM-TS-VFL-FM-FLM-BT-SC/APC
Код: 931636
Оптический рефлектометр Grandway FHO5000-T35FPRO-LS-PM-TS-VFL-FM-FLM-BT-SC/APC
Все о товаре
Описание
Характеристики
105 524 ₴
Все о товаре
Новинка
1.5 кг Гарантия: 12 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Оптический рефлектометр для SM-волокна 1310/1550/1625 нм с динамическим диапазоном 35/33/33 дБ, 7" сенсорным дисплеем и встроенными VFL, OPM и OLS Читать далее
105 524 ₴
Описание
Grandway FHO5000-T35FPRO – рефлектометр для одномодового оптического волокна (SM), работающий на длинах волн 1310/1550/1625 нм с динамическим диапазоном 35/33/33 дБ. Это интеллектуальный прибор для тестирования волоконно-оптических систем связи. Рефлектометры нового поколения серии FHO5000PRO обеспечивают более высокую производительность измерений и стабильность работы. Увеличенный динамический диапазон и оптимизированные мертвые зоны позволяют выполнять более точное тестирование оптического волокна. Независимо от того, выполняется ли контроль линии при строительстве и монтаже оптической сети либо техническое обслуживание и поиск неисправностей, FHO5000PRO станет надежным помощником.
Особенности
- Длины волн: 1310/1550/1625 нм
- Динамический диапазон: 35/33/33 дБ
- Мертвая зона по событиям – 3 м, по затуханию – 0,8 м
- 7-дюймовый антибликовый сенсорный LCD-дисплей
- Опциональный модуль онлайн-тестирования PON (1625/1650 нм)
- Оптимизированное тестирование PON с возможностью работы через сплиттер 1×128
- Поддержка тестирования трехуровневых и неравномерных оптических сплиттеров
- Мертвая зона PON – 30 м
- Переключение между рефлектограммой OTDR и картой волоконно-оптической линии (Fiber Link Map)
- Поддержка функций VFL, OLS, OPM, Fiber Link Map и волоконно-оптического микроскопа
- Поддержка дистанционного управления с ПК через кабель RJ45
- Встроенное формирование PDF-отчетов по результатам измерений OTDR и FLM
- Многоязычный интерфейс и ввод данных (более 14 языков)
- Версия PRO поддерживает Bluetooth и мобильное приложение
Технические характеристики
| Оптический рефлектометр OTDR | |
| Длина волны OTDR | 1310/1550/1625 нм |
| Динамический диапазон | 35/33/33 дБ |
| Встроенные приборы | VFL локатор повреждений, измеритель мощности, источник излучения |
| Мертвая зона по затуханию | 0,8 м (ADZ) |
| Мертвая зона по событиям | 3 м (EDZ) |
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Диапазон длины | 500 м, 2 км, 5 км, 10 км, 20 км, 33 км, 40 км, 80 км, 120 км, 160 км, 265 км |
| Количество точек выборки | 256 000 |
| Разрешение выборки | 0,05 м |
| Разрешение по расстоянию | 0,01 м |
| Линейность | ≤0,05 дБ/дБ |
| Коэффициент преломления | 1,2000 - 1,7000 (NVP, VoP) |
| Точность измерения длины | ±(0,75 м + измеренное расстояние × 3×10-6 + разрешение выборки) |
| Хранение данных | 16 ГБ (внутренняя память) |
| Формат рефлектограмм | Telcordia универсальный, SOR, выпуск 2 (SR-4731) |
| Настройка OTDR | автоматическая или ручная (по выбору пользователя) |
| Отчеты о тестировании | генерация отчетов в формате PDF непосредственно в приборе |
| Отображение рефлектограмм | стандартный режим или схема FLM (Fiber Link Map) |
| Анализ событий |
отражающие и неотражающие события: 0,01-1,99 дБ (шаг 0,01 дБ) отражающие события: 0,01-32 дБ (шаг 0,01 дБ) конец волокна / излом: 3-20 дБ (шаг 1 дБ) |
| Основные функции |
измерение длины оптического волокна измерение потерь на сварных соединениях и коннекторах измерение отражения от коннекторных соединений измерение километрического затухания оптоволокна измерение общих потерь в оптической линии |
| Другие функции |
создание отчетов OTDR/FLM в формате PDF обнаружение активного трафика в волокне (Live Fiber) анализ волокна на двух длинах волн для обнаружения макроизгибов стандартный вид рефлектограммы или схема FLM ручное изменение неправильных типов событий встроенный анализ двунаправленных измерений наложение и сравнение до 8 рефлектограмм пороговые значения событий для результата "Успех/Дефект" программное обеспечение OTDRviewer для ПК дистанционное управление через программу Server по RJ45 |
| Адаптер порта OTDR | FC/UPC |
| VFL – Локатор дефектов оптоволокна (встроенный) | |
| Мощность | 10 мВт, CLASS IIIB |
| Длина волны | 650±10 нм |
| Тестовый диапазон | 12 км |
| Модуляция | CW, 2 Гц |
| Адаптер | универсальный 2,5 мм (FC/SC/ST) |
| OPM – Измеритель оптической мощности (встроенный) | |
| Тип фотодиода | InGaAs |
| Диапазон длин волн | 800-1700 нм |
| Калиброванные длины волн | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон мощности | тип A: от -60 до +10 дБм тип B (опция): от -40 до +23 дБм |
| Разрешение | 0,01 дБ |
| Точность | ±0,35 дБ ±1 нВт |
| Адаптер | FC или SC |
| OLS – Источник оптического излучения (встроенный) | |
| Длины волн | 1310/1550 нм |
| Выходная мощность | >-10 дБм |
| Режимы излучения | CW / 270 Гц / 1 кГц / 2 кГц |
| Точность | ±0,5 дБ |
| Адаптер | тот же, что и у рефлектометра |
| Общие параметры | |
| Дисплей | 7" цветной сенсорный TFT-LCD с LED-подсветкой |
| Интерфейсы | RJ-45, USB Type-A ×2, USB Type-B ×1 |
| Языки меню | английский, китайский, французский, корейский, русский и др. |
| Питание | 10 В DC или сеть 100-240 В AC, 50-60 Гц |
| Батарея | литиевая, 7,4 В / 5,2 А·ч |
| Время работы | до 6 часов (Telcordia GR-196-CORE), зарядка — 4 часа |
| Энергосбережение | автоматическое отключение подсветки или прибора: 1-99 мин |
| Температура | эксплуатация: от -10℃ до +50℃; хранение: от -20℃ до +75℃ |
| Влажность | ≤95% (без конденсации) |
| Габариты | 253 мм × 168 мм × 73,5 мм |
| Вес | 1,5 кг (с батареей) |
Комплектация
- Оптический рефлектометр Grandway FHO5000-T35FPRO-LS-PM-TS-VFL-FM-FLM-BT-SC/APC — 1 шт.
- Адаптер питания — 1 шт.
- Литиевая аккумуляторная батарея — 1 шт.
- Оптический адаптер FC — 1 шт.
- USB-кабель — 1 шт.
- Инструкция по быстрому запуску (англ.) — 1 шт.
- Заводской сертификат калибровки (англ.) — 1 шт.
- Кейс для транспортировки — 1 шт.
