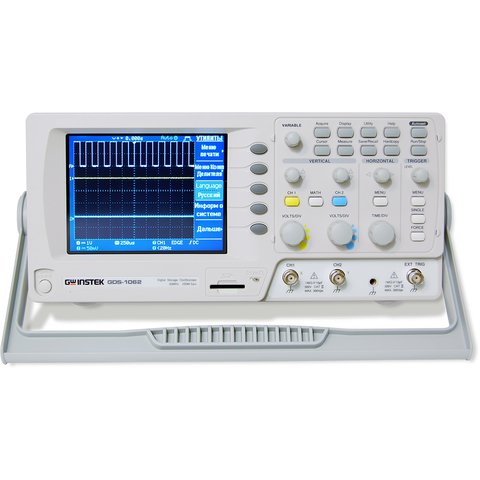

Цифровой осциллограф GoodWill Instek GDS-1062
Код: 811930
Цифровой осциллограф GoodWill Instek GDS-1062
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
Снят с производства
Найти замену
Все о товаре
Бренд:
GW Instek
4 кг 110, 220 V Гарантия: 12 месяцев
2 канала, полоса пропускания 60 МГц, частота дискретизации в реальном времени - 250 Мвыб/с, в эквивалентном режиме 25 Гвыб/с. Читать далее
Вас также могут заинтересовать
Бестселлер
В избранное
ID: 811980
Цифровой осциллограф RIGOL DS1052E
21893.60 ₴
В избранное
В корзину
2 канала, полоса пропускания 50 МГц, диапазон коэффициента развертки от 5 нс/дел до 50 с/дел, частота дискретизации 1 Гвыб/с, память 1 МБ.
Наличие на складе:
- Львов
ID: 811980 7.5 кг 110, 220
Описание
Характеристики INSTEK GDS-1062
- 2 канала, полоса пропускания 60MHz
- Два режима дискретизации: в реальном времени - 250 MSa/s и эквивалентная частота дискретизации 25GSa/s
- Объем памяти 4 Кбайта на канал
- Память 15 осциллограмм, 15 профилей
- Цветной экран 5.6" TFT
- 19 автоматических измерительных функций и встроенный счетчик частоты реального времени
- Различные режимы запуска развертки: ждущий, однократный, ТВ (NTSC, PAL/SECAM), пред-(20 дел.) послезапуск (1000 дел), по фронту, по длительности импульса,
- Интерфейсы: интерфейсом USB 2.0 для управления с ПК и слотом карт памяти Secure Digital (SD) для сохранения данных. Сохранение данных возможно в форматах: BMP (графические изображения), CSV (числовые значения, разделяемые запятой), SET (файлы настроек).
- Арифметические действия - сложение, вычитание, быстрое преобразование Фурье
- Многоязыковой пользовательский интерфейс
Сравнительные характеристики INSTEK GDS-1062
| Модель | GDS-1022 | GDS-1062 |
|||
| полоса | постоянный ток |
25 MHz |
40 MHz |
60 MHz |
100 MHz |
переменный ток |
10Hz ~ 25MHz |
10Hz ~ 40MHz |
10Hz ~ 60MHz |
10Hz ~ 100MHz |
|
| Частота дискретизации в реальном времени | 250 M выборка/с |
||||
| Эквивалентная частота дискретизации | 25 Г выборка/с |
||||
| Глубина памяти | 4000 точек на канал |
||||
| Скорость захвата | 1000 wfms/s |
||||
| Время нарастания | < 14 нс |
< 8.75 нс |
< 5.8 нс |
< 3.5 нс |
|
| Входной импеданс | 1 MΩ±2% || 16 пФ
|
||||
| Диапазон коэффициента развертки | 1 нс/дел до 10 с/дел 1•2•5 увеличение
|
||||
| Габариты | 310(Д) × 142(В) × 140(Ш)мм |
||||
| Дисплэй | "A+" Класс 5.6" TFT Цветной Дисплэй |
||||
ПРОСТОТА ИСПОЛЬЗОВАНИЯ CЕРИИ INSTEK GDS-1000
 |
Автоматическое измерение Функция автоматического измерения одновременно выводит на экран все напряжения входного сигнала и значения измерений по времени. |
||
 |
Простой пользовательский интерфейс 19 автоматических измерительных функций, быстрое преобразование Фурье (FFT), автоматический запуск, п/интерфейс на нескольких языках и встроенные дополнительные функции во всех моделях GDS |
||
 |
Выход калиброванного сигнала Осциллографы серии GDS-1000 дополнены калиброванным сигналом 1 kHz. Выходная частота сигнала может устанавливаться в пределах от 1 kHz до 100 kHz ,а рабочий цикл регулируется в промежутке 5%~95%. |
||
 |
Отключение режима автоматической настройки В курсе обучения преподаватели имеют возможность отключить режим автоматической настройки осциллографа Autoset с тем, чтобы учащиеся смогли научиться выставлять правильные параметры вручную и лучше освоить работу с прибором. |
||
 |
Отключение режима автоматической настройки
|
ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ / ДРАЙВЕРЫ СЕРИИ INSTEK GDS-1000
 |
 |
 |
Драйвер для LabView |
Програмное обеспечение |
USB Драйвер для |
ОБЩИЕ ПАРАМЕТРЫ ДЛЯ СЕРИИ INSTEK GDS-1000
Вертикально |
Каналов | 2 |
| Чувствительность | 2мВ/деление ~ 5В/деление (1-2-5 увеличение) |
|
| Точность |
±(3% × |даные на экране|+0.1деление + 1мВ) |
|
| синхранизация входа | переменный ток, постоянный ток и земля |
|
| Входной импеданс |
1MΩ±2%, ~16пФ |
|
| полярность | норм. и инверсная |
|
| Максимальное входное напряжение |
300В (постоянный ток + пик переменного), CATII |
|
| Математические функции | + , - , быстрое преобразование Фурье |
|
| Диапазон коррекции |
2мВ/деление ~ 50мВ/деление : ±0.4В 100мВ/деление ~ 500мВ/деление : ±4В 1В/деление ~ 5В/делене : ±40В |
|
| Лимит полосы | 20MГц (-3дБ) |
|
| Триггер | Источники | CH1 , CH2 , Line , E×T |
| Режимы |
авто, норм., одиночный, по ТВ сигналу,
фронту, ширина импульса |
|
| синхронизация | переменный/постоянный ток , низкая частота, высокая частота , шум |
|
| Чувствительность | постоянныий ток ~ 25MГц : 0.5 деление или 5мВ |
|
| Внешний триггер | Диапазон | ±15В |
| Чувствительность | постоянный ток ~ 30MГц : ~ 50мВ ; 30МГц ~ 60MГц : ~100мВ |
|
| Входной импеданс | 1MΩ;±2% , ~ 16пФ |
|
| Макс. входное напряжение | 300В (постоянный ток, пик переменного) , CATII |
|
Горизонтально |
Диапазон | 1нс/деление ~ 10с/деление (1-2-5 увеичение); |
| Режимы | Главный, Окно, Увеличенное окно, Бегущее, ×-Y |
|
| Точность | ±0.01% |
|
| Пред-триггер | 10 деление макс. |
|
| После-тригер | 1000 делений |
|
| Режим ×-Y | ×-ось ввод | Канал 1 |
| Y-ось ввод |
Канал 2 |
|
| Сдвиг фазы | ±3° at 100кГц |
|
| Обнаружение сигнала | разрешающая способность по вертикали | 8 бит |
| Длина записи | 4000 точек |
|
| Режим обнаружения |
Нормальный, Пик, Средняя величина |
|
| Обнаужение пика |
10нс (500нс/деление ~ 10с/деление) |
|
| Среднее значение |
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
| Курсоры и измерения | Измерение напряжения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , начало\конец возростающего фронта и начало\ конец спадающего |
| Исмерение времени | частота, период, время нарастания, время спада , позитивная длительность, негативная длительность , коэффициент заполнения |
|
| Курсорные измерения | разница напряжения между курсорами (ΔV) разница времени между курсорами (ΔT) |
|
| Автоматический подсчёт |
Разрешение : 6 цифр |
|
| Функции панели управления | Автоматические настройки | автоматическая подгонка вертикально Вольт/деление, горизонтально Время/деление, и порог срабатывания триггера |
| Хранение настроек | 15 профилей |
|
| Хранение форм кривой | 15 осциллограмм, |
|
| Дисплей | TFT LCD Тип | 5.6 дюймов |
| Разрешение дисплея |
234 (Вертикально) × 320 (Горизонтально) Точек |
|
| Сетка дисплея | 8 × 10 делений |
|
| Яркости дисплея |
регулируется |
|
| Интерфейс | USB Соединение | USB1.1 & 2.0 совместим (принтеры и диски флэш памяти не поддерживаются) |
| SD слот для карточки | графическое изображение (BMP), числовые значениея кривой, разделённые запятой(CSV), и настройки (SET) |
|
| Питание | Сетевое напряжение |
переменный ток 100В ~ 240В , 48Гц ~ 63Гц , автовыбор |
| Разное | многоязыковое меню | доступно |
| онлайновая консультация | доступно |
СТАНДАРТАЯ КОМПЛЕКТАЦИЯ СЕРИИ INSTEK GDS-1000
 |
 |
 |
|
Кабель питания |
GTP-060A-2 Щупы(10:1/1:1) × 2 |
Руководство пользователя |
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
