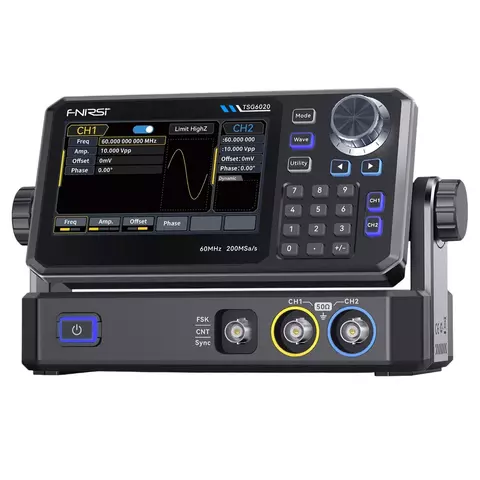

FNIRSI TSG6020 — двухканальный генератор сигналов произвольной формы с технологией DDS, частотой дискретизации 200 МВыб/с и разрешением 14 бит. Поддерживает выходную частоту до 60 МГц. Обеспечивает гибкое и точное управление амплитудой, формой сигнала, коэффициентом заполнения и параметрами фронтов. Идеально подходит для исследований и разработки (R&D), обучения и автоматизированного тестирования.
| Параметр / Модель | TSG3020 | TSG6020 |
| Максимальная выходная частота | 30 МГц | 60 МГц |
| Частота дискретизации | 200 МВыб/с | |
| Вертикальное разрешение | 14 бит | |
| Каналы | 2 | |
| Максимальная амплитуда выхода | 20 Вп-п (<10 МГц) / 10 Вп-п (>10 МГц) | |
| Частота синусоидального сигнала | 1 мкГц – 24 МГц | 1 мкГц – 60 МГц |
| Частота прямоугольного сигнала | 1 мкГц – 24 МГц | |
| Частота импульсного сигнала | 1 мкГц – 24 МГц | |
| Типы модуляции | AM, FM, PM, FSK, ASK, PSK | |
| Режимы развертки | Линейная, логарифмическая | |
| Встроенный частотомер | 7-разрядный | |
| Экран | 4,3" TFT LCD, 480 × 272 пикселей | |
Скачать инструкцию пользователя FNIRSI TSG3020/TSG6020 (англ./китайс.)
| Максимальная частота сигнала |
|
| Количество каналов |
|
Она подавляет выброс на углах прямоугольных, импульсных и пилообразных сигналов: перерегулирование не превышает 1 %. Для проверки цифровых входов это важно, ведь чужой выброс на фронте легко принимают за дефект схемы, которую налаживают. Скорость нарастания при этом остается высокой, а фазовый шум на 10 МГц не хуже -125 дБн/Гц при отстройке 10 кГц.
На высокоомной нагрузке от 2 мВп-п до 20 Вп-п ниже 10 МГц и до 10 Вп-п выше; на 50 Ом соответственно от 1 мВп-п до 10 Вп-п и до 5 Вп-п. Падение амплитуды с частотой — нормальное свойство выходного каскада, и именно поэтому паспортную цифру всегда надо читать вместе с условиями. Гармонические искажения в полосе от 30 до 60 МГц не превышают -40 дБн.
Доступны AM, FM, PM, FSK, ASK и PSK, а также линейная и логарифмическая развертка по частоте. Набор закрывает и аналоговые задачи, и проверку приемников цифровых видов модуляции. В приборе есть еще семиразрядный встроенный частотомер, так что генератор и измеритель частоты живут в одном корпусе. Экран 4,3 дюйма, 480 × 272 пикселя.
Верхняя частота у обоих 60 МГц, оба двухканальные, оба на 14 бит. FNIRSI даёт амплитуду до 20 Вп-п и подавление выбросов ZeroSurge. <a href="{{p,928618}}">OWON XDG2060</a> имеет вдвое более высокую дискретизацию, 500 Мвыб/с, семидюймовый экран, длину произвольной формы до 10M точек и значительно более широкий список модуляций, включая QPSK, BPSK и DSB-AM.
