Измеритель RLC FNIRSI LCR-ST2 Plus

Код: 930869
Измеритель RLC FNIRSI LCR-ST2 Plus
Все о товаре
Описание
Видео
2 402 ₴
Цена с НДС

Все о товаре

Бестселлер
Новинка
0.2 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Компактный измеритель сопротивления (10 мОм – 10 МОм), емкости (1 пФ – 22 мФ), индуктивности (1 мкГн – 10 Гн), диодов (≤0,7 В) и напряжения (±30 В). В комплекте зажим Кельвина. Экран: 1,47" Читать далее
2 402 ₴
Цена с НДС
2 402 ₴
Цена с НДС

Описание

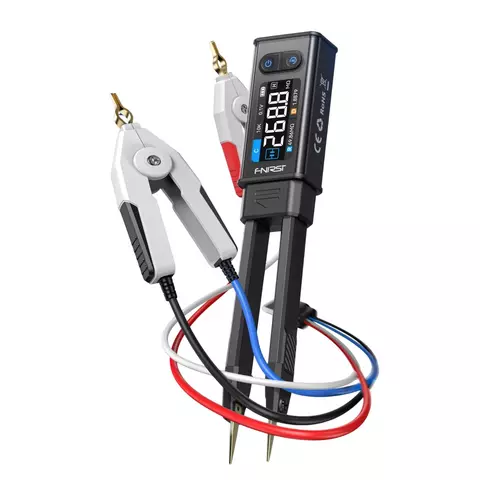

FNIRSI LCR-ST2 Plus — компактный RLC-измеритель сопротивления, емкости, индуктивности, параметров диодов и напряжения до 30 В. Поддерживает два способа подключения — пинцетные щупы и зажим Кельвина, что позволяет работать как с миниатюрными SMD-компонентами, так и с более крупными элементами. Оснащен HD-дисплеем 1,47", поддерживает пять тестовых частот и режим частотного сканирования 100 Гц–100 кГц.

Особенности

  • Точно измеряет сопротивление (10 мОм – 10 МОм), емкость (1 пФ – 22 мФ), индуктивность (1 мкГн – 10 Гн), диоды (≤0,7 В) и напряжение (±30 В)
  • Отображает добротность (Q), потери (D), импеданс (Z), реактивное сопротивление (X), фазовый угол (θ) и эквивалентное последовательное сопротивление (ESR)

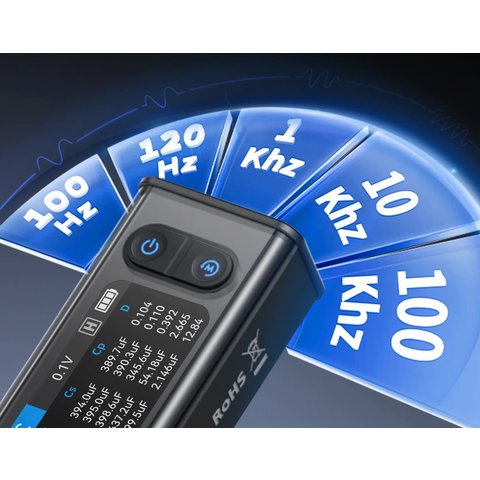

  • 5 тестовых частот на выбор: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц
  • 4 уровня тестового напряжения: 0,1 В, 0,3 В, 0,6 В, 1,0 В
  • Одновременно отображает последовательные и параллельные эквивалентные значения для уменьшения влияния паразитных параметров и повышения точности
  • Режим полнодиапазонного сканирования (100 Гц–100 кГц): быстрый многочастотный анализ одним нажатием для детального исследования частотных характеристик компонентов

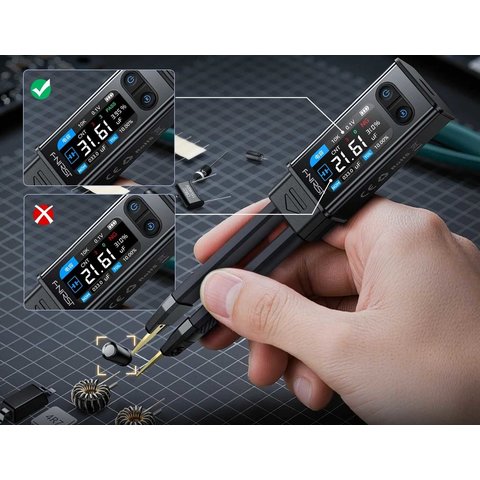

  • Автоматически проверяет компоненты по заданным параметрам и допускам, показывая результат OK/NG

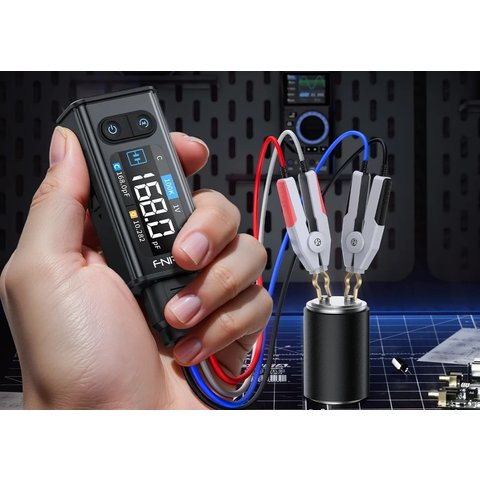

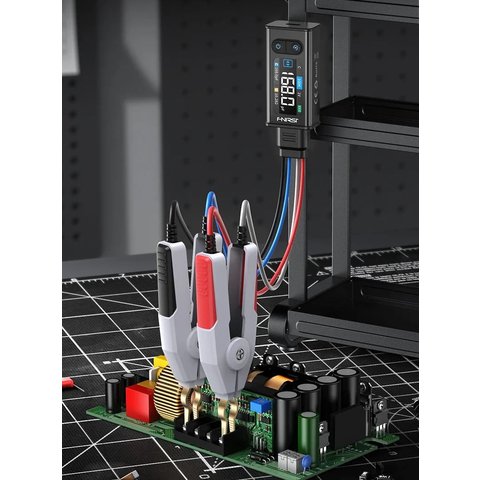

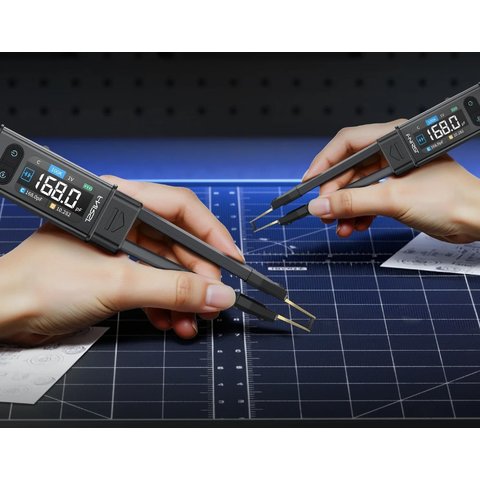

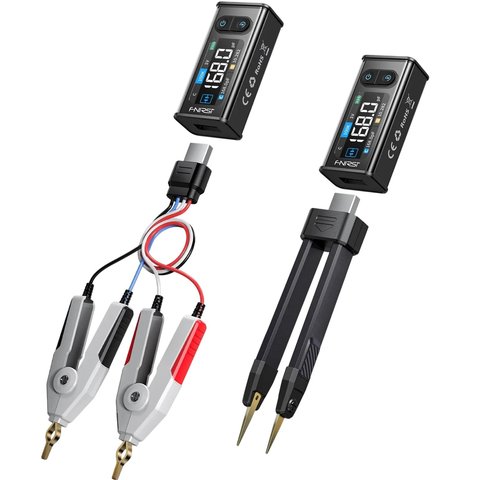

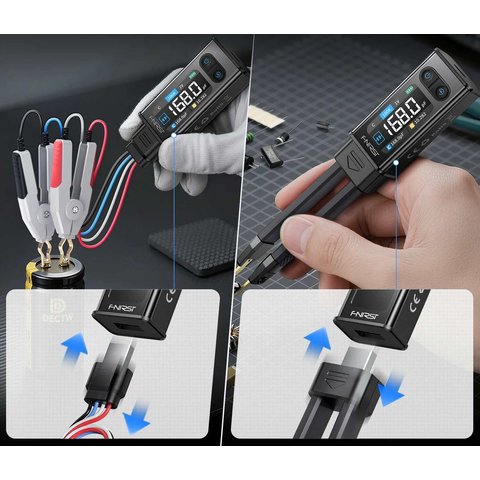

  • Двойной способ подключения (пинцетные щупы + зажим Кельвина): прямые и изогнутые наконечники пинцета упрощают проверку мелких компонентов, а зажим Кельвина обеспечивает точные четырехпроводные измерения для крупных или выводных компонентов
  • Автоматическое распознавание компонентов R/C/L, отображение двух параметров одновременно, функции HOLD/Max/Min и настройки системы
  • Портативная конструкция с магнитным креплением: удобное хранение и быстрый доступ во время работы
  • HD-цветной дисплей 1,47" с автоориентацией (поворотом): четкое контрастное отображение результатов измерений для работы в полевых и лабораторных условиях
  • Питается от литиевого аккумулятора 300 мА·ч с зарядкой через Type-C, обеспечивая до ≈3 часов непрерывной работы

Технические характеристики

Параметр Диапазон Точность
Емкость 1 мФ – 22 мФ 100 Гц/120 Гц: ±5% + 3
1 кГц: ±5% + 3
10 кГц: —
100 кГц: —
1 мкФ – 1 мФ 100 Гц/120 Гц: ±2% + 3
1 кГц: ±2% + 3
10 кГц: ±2% + 3
100 кГц: ±5% + 3
1 нФ – 1 мкФ 100 Гц/120 Гц: ±2% + 3
1 кГц: ±0,5% + 3
10 кГц: ±0,5% + 3
100 кГц: ±5% + 3
1 пФ – 1 нФ 100 Гц/120 Гц: —
1 кГц: ±2% + 3
10 кГц: ±2% + 3
100 кГц: ±5% + 3
Индуктивность 1 Гн – 10 Гн 100 Гц/120 Гц: ±5% + 3
1 кГц: ±5% + 3
10 кГц: —
100 кГц: —
1 мГн – 1 Гн 100 Гц/120 Гц: ±2% + 3
1 кГц: ±2% + 3
10 кГц: —
100 кГц: —
10 мкГн – 1 мГн 100 Гц/120 Гц: ±2% + 3
1 кГц: ±0,5% + 3
10 кГц: ±0,5% + 3
100 кГц: ±5% + 3
1 мкГн – 10 мкГн 100 Гц/120 Гц: —
1 кГц: ±2% + 3
10 кГц: ±2% + 3
100 кГц: ±5% + 3
Сопротивление 1 МОм – 10 МОм 100 Гц/120 Гц: ±5% + 3
1 кГц: ±5% + 3
10 кГц: —
100 кГц: —
1 кОм – 1 МОм 100 Гц/120 Гц: ±1% + 3
1 кГц: ±0,5% + 3
10 кГц: ±1% + 3
100 кГц: —
1 Ом – 1 кОм 100 Гц/120 Гц: ±1% + 3
1 кГц: ±0,5% + 3
10 кГц: ±1% + 3
100 кГц: ±5% + 3
10 мОм – 1 Ом 100 Гц/120 Гц: ±2% + 3
1 кГц: ±2% + 3
10 кГц: ±2% + 3
100 кГц: ±5% + 3
Диоды и напряжение Диоды Падение прямого напряжения: ≤0,7 В
Напряжение ±30 В
Тестовые частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Уровни RMS-тестирования 0,1 В / 0,3 В / 0,6 В / 1,0 В
Интерфейс Type-C
Рабочая температура 0°C ~ 50°C (влажность ≤75%)
Температура хранения -20°C ~ 60°C (влажность ≤75%)
Время автономной работы ≈3 часа
Экран HD 1,47"
Габариты 31 × 170,7 × 20,3 мм
Вес ≈60,8 г

Видео

Youtube video

Загрузки

PDF Скачать инструкцию пользователя FNIRSI LCR-ST2 (англ./китайс.)

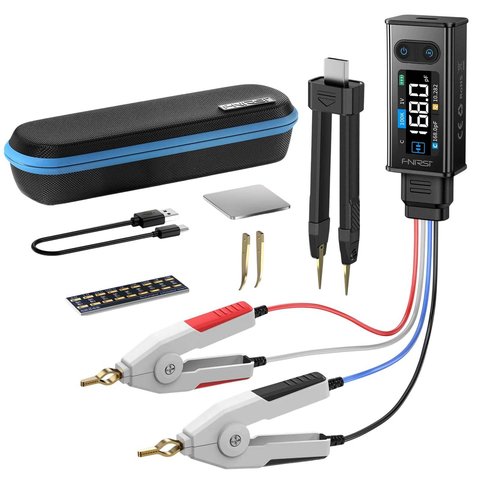

Комплектация

  • Измеритель RLC FNIRSI LCR-ST2 Plus — 1 шт.
  • Изогнутые наконечники для пинцета — 1 компл.
  • Зажим Кельвина — 1 компл.
  • Кабель передачи данных — 1 шт.
  • Калибровочная пластина — 1 шт.
  • Сумка для хранения — 1 шт.
  • Руководство пользователя — 1 шт.

Вопросы и ответы

Что дает режим частотного сканирования в LCR-ST2 Plus?
Одним нажатием прибор проходит весь диапазон от 100 Гц до 100 кГц и показывает, как меняются параметры компонента с частотой. Так видно, где конденсатор перестает быть емкостью из-за паразитной индуктивности или как катушка теряет добротность. Тестовых частот пять: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц, уровни сигнала 0,1 В, 0,3 В, 0,6 В и 1,0 В. Одновременно показываются последовательные и параллельные эквивалентные значения.
Когда LCR-ST2 Plus измеряет пинцетом, а когда зажимом Кельвина?
Пинцетные щупы с прямыми или изогнутыми наконечниками удобны для мелких SMD-компонентов на плате или на столе. Зажим Кельвина дает четырехпроводное измерение для крупных или выводных компонентов, когда сопротивление контактов уже заметно. Оба есть в комплекте вместе с калибровочной пластиной и сумкой. Диапазоны: сопротивление от 10 мОм до 10 МОм, емкость от 1 пФ до 22 мФ, индуктивность от 1 мкГн до 10 Гн, диоды с падением до 0,7 В.
Насколько точен LCR-ST2 Plus на 100 кГц?
На 100 кГц погрешность для большинства диапазонов ±5% + 3, а для индуктивностей свыше 1 мГн и сопротивлений свыше 1 МОм измерения на этой частоте вообще нет. Лучшая точность ±0,5% + 3 достигается на 1 кГц и 10 кГц для емкостей от 1 нФ до 1 мкФ и индуктивностей от 10 мкГн до 1 мГн. Аккумулятор 300 мА·ч держит примерно 3 часа. Прибор с двумя тестовыми портами и 4,5 разрядами: FNIRSI LC1020E.

Видео

Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Что дает режим частотного сканирования в LCR-ST2 Plus?

Одним нажатием прибор проходит весь диапазон от 100 Гц до 100 кГц и показывает, как меняются параметры компонента с частотой. Так видно, где конденсатор перестает быть емкостью из-за паразитной индуктивности или как катушка теряет добротность. Тестовых частот пять: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц, уровни сигнала 0,1 В, 0,3 В, 0,6 В и 1,0 В. Одновременно показываются последовательные и параллельные эквивалентные значения.

Когда LCR-ST2 Plus измеряет пинцетом, а когда зажимом Кельвина?

Пинцетные щупы с прямыми или изогнутыми наконечниками удобны для мелких SMD-компонентов на плате или на столе. Зажим Кельвина дает четырехпроводное измерение для крупных или выводных компонентов, когда сопротивление контактов уже заметно. Оба есть в комплекте вместе с калибровочной пластиной и сумкой. Диапазоны: сопротивление от 10 мОм до 10 МОм, емкость от 1 пФ до 22 мФ, индуктивность от 1 мкГн до 10 Гн, диоды с падением до 0,7 В.

Насколько точен LCR-ST2 Plus на 100 кГц?

На 100 кГц погрешность для большинства диапазонов ±5% + 3, а для индуктивностей свыше 1 мГн и сопротивлений свыше 1 МОм измерения на этой частоте вообще нет. Лучшая точность ±0,5% + 3 достигается на 1 кГц и 10 кГц для емкостей от 1 нФ до 1 мкФ и индуктивностей от 10 мкГн до 1 мГн. Аккумулятор 300 мА·ч держит примерно 3 часа. Прибор с двумя тестовыми портами и 4,5 разрядами: <a href="{{p,929255}}">FNIRSI LC1020E</a>.
