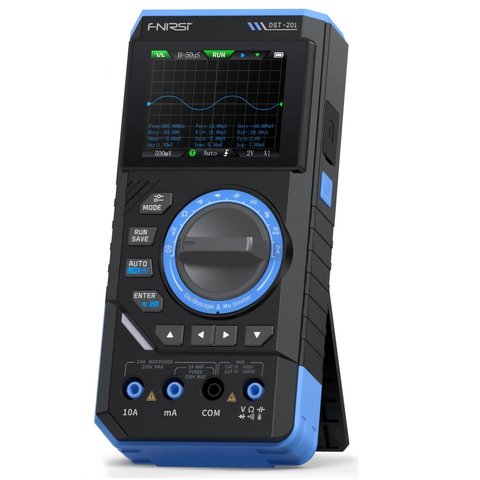

FNIRSI DST-201 – это универсальный многофункциональный прибор, объединяющий функции осциллографа, генератора сигналов и мультиметра. Частота дискретизации 5 МВыб/с, аналоговая полоса пропускания 1 МГц. Оснащен защитой от перенапряжения до ±400 В, подходит для широкого спектра применений.
| Модель | DST-201 | DST-210 |
|---|---|---|
| Осциллограф | ||
| Частота дискретизации | 5 МВыб/с | 48 МВыб/с |
| Аналоговая полоса пропускания | 1 МГц | 10 МГц |
| Входное сопротивление | 1 МОм | |
| Режим входа | AC/DC | |
| Диапазон допустимого входного сигнала | щуп 1:1: 80 Вpp (+40 В) щуп 10:1: 800 Вpp (+400 В) |
|
| Вертикальная чувствительность | 10 мВ/дел ~ 10 В/дел (x1) | |
| Вертикальное смещение | регулируется, с индикаторами | |
| Горизонтальная развертка | 500 нс~20 с | 50 нс~20 с |
| Режим триггера | авто / нормальный / одинарный | |
| Тип триггера | по фронту / по спаду | |
| Уровень триггера | регулируется, с индикаторами | |
| Удержание формы сигнала | поддерживается (функция HOLD) | |
| Автоизмерения | макс., мин., среднее (Vavg), СКЗ, VPP, частота, период, коэффициент заполнения | |
| Мультиметр | ||
| Постоянное напряжение | 1,9999 В / 19,999 В / 199,99 В / 1000 В | |
| Переменное напряжение | 1,9999 В / 19,999 В / 199,99 В / 750,0 В | |
| Постоянный ток | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А | |
| Переменный ток | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А | |
| Сопротивление | 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм 1,9999 кОм / 199,99 Ом |
|
| Емкость | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ 9,999 мФ / 99,99 мФ |
|
| Частота | 9,999 МГц / 999,9 кГц / 99,99 кГц / 9,999 кГц / 999,99 Гц / 99,99 Гц / 9,999 Гц | |
| Температура | (-55~1300℃) / (-67~2372℉) | |
| Диод / проверка целостности | поддерживается | |
| Измерение переменного напряжения одним щупом (LIVE) | поддерживается | |
| Генератор сигналов | ||
| Выходная форма сигнала | поддерживается 13 форм сигналов | |
| Частота сигнала | 0-10 кГц | 0-50 кГц |
| Коэффициент заполнения (прямоугольный сигнал) | 0-100%, регулируется для прямоугольной и пилообразной формы сигналов | |
| Амплитуда сигнала | 0,1 В-3,0 В | |
| Общие характеристики | ||
| Дисплей | 2.8-дюймовый цветной TFT, регулируемая яркость | |
| Питание | Type-C (5 В/1 А) | |
| Аккумулятор | 3000 мАч | |
| Языки | китайский, английский | |
| Габариты | 177,43 мм × 87,47 мм × 34,5 мм | |
| Вес без упаковки | 300 г | |
| Диагональ экрана |
|
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
Три функции: осциллограф, многофункциональный генератор сигналов и мультиметр. Осциллографическая часть работает с полосой 1 МГц при дискретизации 5 МВыб/с, генератор даёт 13 форм в диапазоне от 0 до 10 кГц с регулируемой амплитудой и коэффициентом заполнения, мультиметр измеряет переменное и постоянное напряжение и имеет режим записи. Дисплей цветной TFT на 2,8 дюйма.
Аккумулятор на 3000 мАг даёт до 15 часов в режиме ожидания, и слово «ожидание» здесь не случайно: это не время непрерывных измерений, а ресурс прибора, который лежит включённым между замерами. Для выездной работы на целый день такой запас означает, что прибор не надо выключать после каждой точки. Есть индикатор низкого заряда и защита от перегрузки.
Со щупом 1:1 это 80 В размаха, то есть ±40 В, со щупом 10:1 уже 800 В размаха, то есть ±400 В. Входное сопротивление 1 МОм, вход работает в режимах переменного и постоянного тока. Вертикальная чувствительность от 10 мВ/дел до 10 В/дел в положении x1, вертикальное смещение регулируется с индикацией на экране. Горизонтальная развёртка охватывает диапазон от 500 нс до 20 с.
Полоса поднимается с 1 МГц до 10 МГц, дискретизация с 5 МВыб/с до 48 МВыб/с, а генератор получает диапазон до 50 кГц вместо 10 кГц. Горизонтальная развёртка начинается с 50 нс вместо 500 нс. Мультиметрическая часть, аккумулятор на 3000 мАч, дисплей и входные пределы одинаковы. Старшая модель это <a href="{{p,926178}}">FNIRSI DST-210</a>, и разница здесь почти в десять раз по каждому параметру.
